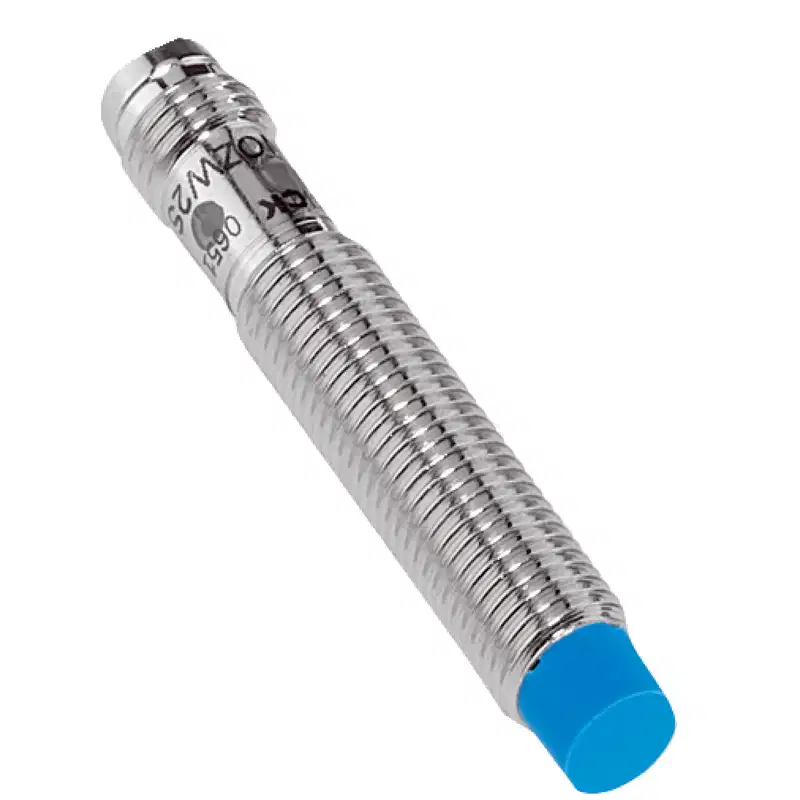

Thông số kỹ thuật cảm biến tiệm cận SICK IME08-06NNOZT0S
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | IME08-06NNOZT0S |
| Hãng sản xuất | SICK |
| Dòng sản phẩm | IME |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng |
| Đường kính ren | M8 x 1 |
| Đường kính thân | 8 mm |
| Khoảng cách phát hiện danh định Sn | 6 mm |
| Khoảng cách cảm biến an toàn Sa | 4,86 mm |
| Kiểu lắp đặt | Không chìm (Non-flush) |
| Tần số đóng cắt | 500 Hz |
| Kiểu ngõ ra | NPN, thường đóng (NC) |
| Kiểu đấu điện | DC 3 dây |
| Đầu nối | Connector M8, 3 chân |
| Điện áp cấp | 10–30 VDC |
| Dòng tải liên tục | Tối đa 200 mA |
| Dòng không tải | Tối đa 10 mA |
| Độ sụt áp | Tối đa 2 V |
| Thời gian sẵn sàng | Tối đa 50 ms |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường làm việc | -25 đến +75 °C |
| Vật liệu thân | Đồng thau mạ niken |
| Vật liệu mặt cảm biến | Nhựa PA 66 |
| Chiều dài thân | 50 mm |
| Chiều dài phần ren | 30 mm |
| Mô-men siết tối đa | 5 Nm |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ xung khi cấp nguồn | Có |
| Phụ kiện đi kèm | 2 đai ốc lắp đặt bằng đồng thau mạ niken |
Đặc điểm của SICK IME08-06NNOZT0S
SICK IME08-06NNOZT0S là cảm biến tiệm cận cảm ứng dạng trụ ren M8, sử dụng để phát hiện các vật thể kim loại mà không cần tiếp xúc trực tiếp. Cảm biến có khoảng cách phát hiện danh định 6 mm, phù hợp với các cơ cấu máy nhỏ, dây chuyền tự động hóa và vị trí lắp đặt yêu cầu thân cảm biến đường kính gọn.
- Khoảng cách phát hiện 6 mm, đáp ứng nhu cầu nhận biết vật kim loại ở khoảng cách tương đối xa so với kích thước thân M8.
- Ngõ ra NPN thường đóng NC, thích hợp với các mạch điều khiển sử dụng đầu vào NPN.
- Tần số đóng cắt 500 Hz, hỗ trợ phát hiện các chi tiết chuyển động nhanh.
- Thiết kế không chìm, cần bố trí khoảng hở phù hợp quanh đầu cảm biến khi lắp đặt.
- Thân đồng thau mạ niken có khả năng chống ăn mòn trong môi trường công nghiệp thông thường.
- Cấp bảo vệ IP67, phù hợp với môi trường có bụi và hơi ẩm khi đầu nối được lắp đúng quy cách.
Nguyên lý hoạt động và loại vật liệu có thể phát hiện
Cảm biến tạo ra trường điện từ ở phía trước mặt cảm biến. Khi vật thể kim loại đi vào vùng tác động, sự thay đổi trường điện từ làm thay đổi trạng thái ngõ ra NPN. Do là cảm biến cảm ứng, sản phẩm không phát hiện trực tiếp các vật liệu phi kim như nhựa, gỗ hoặc thủy tinh.
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước và hình dạng mục tiêu. Mức 6 mm là khoảng cách danh định với vật chuẩn bằng thép St37. Với các kim loại khác, khoảng cách tác động có thể giảm:
| Vật liệu mục tiêu | Hệ số tham chiếu |
|---|---|
| Thép St37 | 1 |
| Thép không gỉ V2A/304 | Khoảng 0,68 |
| Nhôm | Khoảng 0,45 |
| Đồng | Khoảng 0,39 |
| Đồng thau | Khoảng 0,49 |
Đấu nối và lựa chọn thiết bị điều khiển
IME08-06NNOZT0S sử dụng nguồn một chiều 10–30 VDC, mạch DC 3 dây và đầu nối M8 3 chân. Khi lắp vào PLC, bộ điều khiển hoặc module I/O, cần bảo đảm thiết bị nhận tín hiệu tương thích với ngõ ra NPN và đặc tính thường đóng NC của cảm biến.
Trước khi đấu nối, cần kiểm tra sơ đồ chân của dây nối hoặc đầu nối M8 đang sử dụng. Không cấp nguồn vượt quá dải điện áp cho phép và không đấu cảm biến vào đầu vào chỉ hỗ trợ PNP nếu không có mạch chuyển đổi phù hợp.
Lưu ý lắp đặt cảm biến không chìm
- Đây là phiên bản lắp không chìm, vì vậy không nên lắp mặt cảm biến ngang bằng hoàn toàn với khối kim loại xung quanh.
- Giữ khoảng cách phù hợp giữa đầu cảm biến và các chi tiết kim loại cố định để tránh tác động giả.
- Căn chỉnh mục tiêu đi qua vùng phát hiện theo hướng ổn định, tránh rung lắc làm thay đổi khoảng cách.
- Không siết vượt quá mô-men tối đa 5 Nm để tránh làm hỏng ren hoặc biến dạng thân cảm biến.
- Đảm bảo đầu nối M8 được cắm chặt và được bảo vệ đúng cách để duy trì cấp IP67.
- Khoảng cách an toàn Sa là 4,86 mm; khi thiết kế máy nên ưu tiên khoảng cách làm việc ổn định trong giới hạn này.
Ứng dụng phù hợp
Cảm biến SICK IME08-06NNOZT0S phù hợp cho các vị trí cần xác nhận sự hiện diện, vị trí hoặc hành trình của chi tiết kim loại trong hệ thống tự động hóa, chẳng hạn:
- Phát hiện vị trí cơ cấu trượt, xy lanh và bàn máy.
- Đếm sản phẩm hoặc chi tiết kim loại trên băng tải.
- Kiểm tra vị trí đóng mở của cơ cấu máy.
- Giám sát giới hạn hành trình trong máy lắp ráp.
- Nhận biết bánh răng, cam, chốt hoặc tấm kim loại.
- Làm tín hiệu phản hồi cho PLC và hệ thống điều khiển tự động.
Phân biệt model khi thay thế
Khi chọn cảm biến thay thế, không nên chỉ dựa vào kích thước M8 hoặc khoảng cách 6 mm. Mã IME08-06NNOZT0S cần được đối chiếu đồng thời theo các đặc tính: ngõ ra NPN, trạng thái thường đóng NC, nguồn 10–30 VDC, đầu nối M8 3 chân, kiểu lắp không chìm và khoảng cách phát hiện 6 mm. Các model có cùng đường kính nhưng dùng ngõ ra PNP, tiếp điểm NO hoặc đầu cáp cố định sẽ không phải lựa chọn tương đương trực tiếp.
