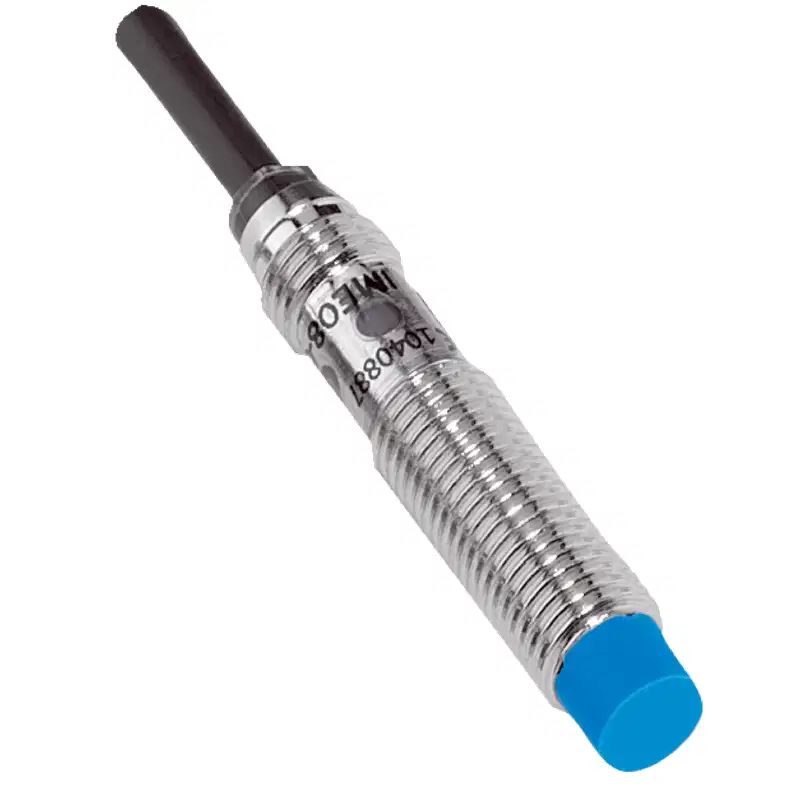

Cảm biến tiệm cận cảm ứng Sick IME08-04NPSZW5KS72 tầm phát hiện 4 mm

Thông số kỹ thuật

Tổng quan về cảm biến SICK IME08-04NPSZW5KS72

SICK IME08-04NPSZW5KS72 là cảm biến tiệm cận cảm ứng dạng trụ ren M8, dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Cảm biến có khoảng cách phát hiện danh định 4 mm, ngõ ra PNP thường mở và cáp kết nối dài 5 m, phù hợp với các hệ thống điều khiển tự động sử dụng nguồn điện một chiều 10–30 V.

Với tần số đóng cắt lên đến 4.000 Hz, model này đáp ứng tốt các cơ cấu chuyển động nhanh như băng tải, máy đóng gói, máy lắp ráp và thiết bị kiểm tra vị trí. Thân cảm biến bằng đồng thau mạ niken giúp tăng độ bền cơ học trong môi trường công nghiệp.

Đặc điểm đáng chú ý

• Phát hiện vật thể kim loại ở khoảng cách danh định 4 mm.
• Thiết kế M8 nhỏ gọn, thuận tiện lắp đặt tại các vị trí hạn chế không gian.
• Kiểu lắp không chìm giúp duy trì khoảng cách phát hiện 4 mm trong cấu hình tiêu chuẩn.
• Ngõ ra PNP, chức năng NO, phù hợp với nhiều ngõ vào số của PLC và bộ điều khiển tự động.
• Tần số đóng cắt cao 4.000 Hz, hỗ trợ phát hiện ổn định trong các ứng dụng tốc độ cao.
• Cáp PVC dài 5 m, thuận tiện kết nối trực tiếp mà không cần lắp thêm đầu nối tại cảm biến.
• Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
• Cấp bảo vệ IP67, chống bụi hoàn toàn và chịu được ngâm nước tạm thời theo điều kiện của cấp bảo vệ.

Nguyên lý hoạt động và vật thể có thể phát hiện

Cảm biến tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, đặc tính của trường điện từ thay đổi và mạch điện tử sẽ chuyển trạng thái ngõ ra PNP. Do là cảm biến cảm ứng, sản phẩm phù hợp nhất để phát hiện các vật liệu kim loại như thép, inox, nhôm, đồng và đồng thau.

Khoảng cách thực tế phụ thuộc vào vật liệu, kích thước và hình dạng mục tiêu. Giá trị 4 mm là khoảng cách phát hiện danh định; khoảng cách phát hiện an toàn của model là 3,24 mm. Thép St37 là vật liệu chuẩn có hệ số hiệu chỉnh bằng 1. Với các kim loại khác, khoảng cách có thể giảm và cần tính đến hệ số vật liệu khi thiết kế hệ thống.

Đấu nối cảm biến PNP 3 dây

IME08-04NPSZW5KS72 sử dụng mạch DC 3 dây. Khi đấu nối, cần cấp đúng cực nguồn và đưa dây tín hiệu đến ngõ vào PNP tương thích của PLC hoặc bộ điều khiển.

Ngõ ra NO chỉ chuyển sang trạng thái dẫn khi có vật thể kim loại nằm trong vùng phát hiện. Trước khi đấu nối, cần kiểm tra sơ đồ chân của thiết bị điều khiển và bảo đảm điện áp làm việc nằm trong dải 10–30 V DC.

Lưu ý khi lắp đặt và sử dụng

• Đây là phiên bản lắp không chìm; không nên lắp mặt cảm biến ngang bằng hoàn toàn với khối kim loại xung quanh nếu chưa tính toán khoảng cách và ảnh hưởng của vật liệu lân cận.
• Giữ khoảng cách phù hợp giữa cảm biến và các chi tiết kim loại cố định để tránh phát hiện sai hoặc giảm khoảng cách cảm nhận.
• Không siết thân cảm biến vượt quá mô-men tối đa 5 Nm.
• Lắp đai ốc đúng vị trí trên phần ren M8 x 1 và cố định chắc chắn để hạn chế rung động.
• Không kéo căng, bẻ gập gấp hoặc để cáp cọ sát trực tiếp với cạnh sắc của máy.
• IP67 bảo vệ cảm biến trước bụi và nước trong điều kiện quy định, nhưng không thay thế biện pháp bảo vệ khi cảm biến phải tiếp xúc liên tục với hóa chất, dầu hoặc tia nước áp lực cao.
• Khoảng cách phát hiện thay đổi theo loại kim loại; cần thử nghiệm với đúng vật thể thực tế trước khi đưa vào vận hành hàng loạt.

Ứng dụng phù hợp

SICK IME08-04NPSZW5KS72 phù hợp cho các nhiệm vụ phát hiện vị trí, đếm sản phẩm kim loại và xác nhận trạng thái cơ cấu trong:

• Máy đóng gói, máy dán nhãn và dây chuyền băng tải.
• Máy lắp ráp và thiết bị cấp phôi tự động.
• Phát hiện vị trí xi lanh, cơ cấu trượt hoặc bộ phận chặn bằng kim loại.
• Kiểm tra có/không có chi tiết kim loại.
• Đếm chi tiết kim loại trên dây chuyền sản xuất.
• Máy công cụ và hệ thống tự động hóa công nghiệp có không gian lắp đặt hạn chế.

Phụ kiện đi kèm

Sản phẩm đi kèm 2 đai ốc lắp đặt bằng thép mạ niken, hỗ trợ cố định cảm biến trên giá đỡ hoặc thành máy có lỗ ren phù hợp.
