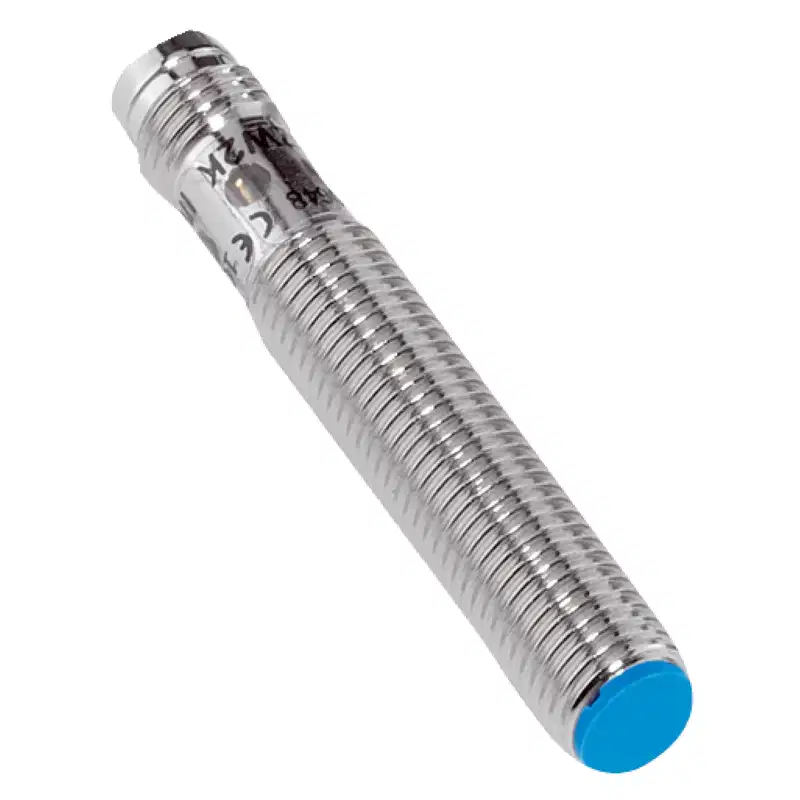

Thông số kỹ thuật cảm biến tiệm cận Sick IME08-02BPOZT0S
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | Sick |
| Mã sản phẩm | IME08-02BPOZT0S |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng |
| Dòng sản phẩm | IME |
| Đường kính thân | Ø8 mm |
| Kiểu ren | M8 x 1 |
| Khoảng cách phát hiện danh định | 2 mm |
| Khoảng cách phát hiện an toàn | 1,62 mm |
| Kiểu lắp đặt | Lắp chìm (Flush) |
| Ngõ ra chuyển mạch | PNP, thường đóng (NC) |
| Số dây | DC 3 dây |
| Đầu nối | Connector M8, 3 chân |
| Điện áp nguồn | 10–30 V DC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số chuyển mạch | 4.000 Hz |
| Cấp bảo vệ | IP67 |
| Vật liệu thân | Đồng thau mạ niken |
| Vật liệu mặt cảm biến | Nhựa PA 66 |
| Chiều dài thân | 50 mm |
| Chiều dài phần ren | 34 mm |
| Nhiệt độ môi trường làm việc | -25°C đến +75°C |
| Mô-men siết tối đa | 5 Nm |
Đặc điểm của Sick IME08-02BPOZT0S
Sick IME08-02BPOZT0S là cảm biến tiệm cận cảm ứng dạng trụ ren M8, được thiết kế để phát hiện các vật thể kim loại ở khoảng cách danh định 2 mm mà không cần tiếp xúc cơ học. Cảm biến sử dụng ngõ ra PNP thường đóng (NC), phù hợp với các mạch điều khiển DC sử dụng PLC, bộ điều khiển tự động hóa và thiết bị điện công nghiệp có ngõ vào tương thích.
Thân cảm biến có đường kính nhỏ Ø8 mm, chiều dài 50 mm và kiểu lắp chìm, thuận tiện khi cần bố trí cảm biến trong không gian hẹp hoặc lắp đồng phẳng với bề mặt kim loại xung quanh. Tần số chuyển mạch lên đến 4.000 Hz giúp thiết bị đáp ứng các ứng dụng cần phát hiện vật thể với tốc độ cao.
- Phát hiện kim loại không tiếp xúc, hạn chế hao mòn cơ khí.
- Kích thước M8 nhỏ gọn, dễ tích hợp vào máy và dây chuyền tự động.
- Khoảng cách phát hiện danh định 2 mm đối với vật chuẩn bằng thép.
- Ngõ ra PNP thường đóng, phù hợp với hệ thống điều khiển yêu cầu tín hiệu NC.
- Đầu nối M8 3 chân giúp thuận tiện tháo lắp và bảo trì.
- Cấp bảo vệ IP67, thích hợp với môi trường có bụi và nước bắn.
- Dải điện áp 10–30 V DC phù hợp với nhiều hệ thống điều khiển công nghiệp.
- Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
Nguyên lý phát hiện và ý nghĩa ngõ ra PNP NC
Cảm biến tạo ra trường điện từ ở mặt cảm ứng. Khi vật thể kim loại đi vào vùng phát hiện, sự thay đổi trường điện từ được cảm biến nhận biết và chuyển trạng thái ngõ ra. Do là cảm biến cảm ứng, thiết bị chủ yếu dùng để phát hiện kim loại như thép, inox, nhôm, đồng hoặc đồng thau.
Phiên bản IME08-02BPOZT0S sử dụng ngõ ra PNP thường đóng. Ở trạng thái không phát hiện theo điều kiện làm việc của cảm biến, ngõ ra duy trì trạng thái đóng; khi vật kim loại được phát hiện, ngõ ra chuyển trạng thái. Khi tích hợp với PLC hoặc mạch điều khiển, cần kiểm tra đầu vào tương thích với tín hiệu PNP và chức năng thường đóng trước khi đấu nối.
Khả năng phát hiện theo vật liệu
Khoảng cách 2 mm là giá trị danh định khi sử dụng vật chuẩn bằng thép St37. Với các kim loại khác, khoảng cách thực tế có thể giảm tùy theo vật liệu và kích thước mục tiêu. Hệ số quy đổi tham khảo của cảm biến gồm:
| Vật liệu mục tiêu | Hệ số quy đổi | Khoảng cách tương đối so với thép |
|---|---|---|
| Thép St37 | 1 | 2 mm |
| Thép không gỉ V2A/304 | Khoảng 0,8 | Khoảng 1,6 mm |
| Nhôm | Khoảng 0,45 | Khoảng 0,9 mm |
| Đồng | Khoảng 0,4 | Khoảng 0,8 mm |
| Đồng thau | Khoảng 0,4 | Khoảng 0,8 mm |
Các giá trị trên mang tính tham khảo; khoảng cách phát hiện thực tế còn phụ thuộc vào hình dạng, kích thước, độ dày và vị trí của vật kim loại. Khi cần phát hiện ổn định, nên bố trí mục tiêu trong giới hạn khoảng cách an toàn 1,62 mm thay vì làm việc sát mức danh định 2 mm.
Lắp đặt và kết nối
Kiểu lắp Flush cho phép mặt cảm biến được lắp chìm hoặc đồng phẳng với bề mặt gá theo yêu cầu kỹ thuật của ứng dụng. Khi lắp đặt, cần bảo đảm vật kim loại cần phát hiện không bị che khuất và không đặt các chi tiết kim loại cố định quá gần mặt cảm ứng, vì chúng có thể gây tác động giả hoặc làm thay đổi khoảng cách cảm nhận.
- Sử dụng hai đai ốc đi kèm để cố định cảm biến trên giá đỡ.
- Không siết vượt quá mô-men tối đa 5 Nm.
- Giữ khoảng cách phù hợp giữa cảm biến và các cảm biến cảm ứng khác để hạn chế nhiễu lẫn nhau.
- Sử dụng dây và đầu nối M8 3 chân phù hợp với sơ đồ đấu nối của hệ thống.
- Kiểm tra đúng nguồn 10–30 V DC và loại tín hiệu PNP trước khi cấp điện.
- Không đấu tải vượt quá dòng liên tục 200 mA.
Ứng dụng phù hợp
Sick IME08-02BPOZT0S phù hợp cho các bài toán phát hiện vị trí, đếm sản phẩm và giám sát chuyển động của chi tiết kim loại trong máy móc tự động hóa. Kích thước M8 và tần số chuyển mạch cao giúp cảm biến đáp ứng tốt các vị trí lắp đặt nhỏ gọn, tốc độ vận hành nhanh.
- Phát hiện vị trí cuối hành trình của cơ cấu kim loại.
- Đếm chi tiết thép trên băng tải hoặc cơ cấu cấp phôi.
- Giám sát vị trí bánh răng, cam, chốt và bộ phận cơ khí.
- Nhận biết có hoặc không có chi tiết kim loại trong đồ gá.
- Kiểm tra vị trí cơ cấu trong máy đóng gói, máy lắp ráp và dây chuyền sản xuất.
- Phản hồi trạng thái cho PLC hoặc bộ điều khiển tự động.
Môi trường vận hành và bảo trì
Với cấp bảo vệ IP67, cảm biến có khả năng chống bụi và chịu được nước xâm nhập khi ngâm tạm thời theo điều kiện thử nghiệm tương ứng. Thiết bị làm việc trong dải nhiệt độ từ -25°C đến +75°C, phù hợp với nhiều môi trường máy móc trong nhà xưởng.
Trong quá trình sử dụng, nên vệ sinh mặt cảm biến định kỳ để loại bỏ phoi kim loại, dầu mỡ hoặc bụi bám làm ảnh hưởng đến khoảng cách phát hiện. Khi cảm biến hoạt động không ổn định, cần kiểm tra nguồn cấp, đầu nối M8, khoảng cách đến mục tiêu, vật liệu mục tiêu và khả năng nhiễu do các cảm biến lân cận.
Sick IME08-02BPOZT0S là lựa chọn phù hợp khi cần cảm biến tiệm cận cảm ứng M8 nhỏ gọn, phát hiện ở khoảng cách 2 mm, ngõ ra PNP thường đóng, kết nối M8 3 chân và khả năng làm việc trong môi trường công nghiệp có yêu cầu bảo vệ IP67.
