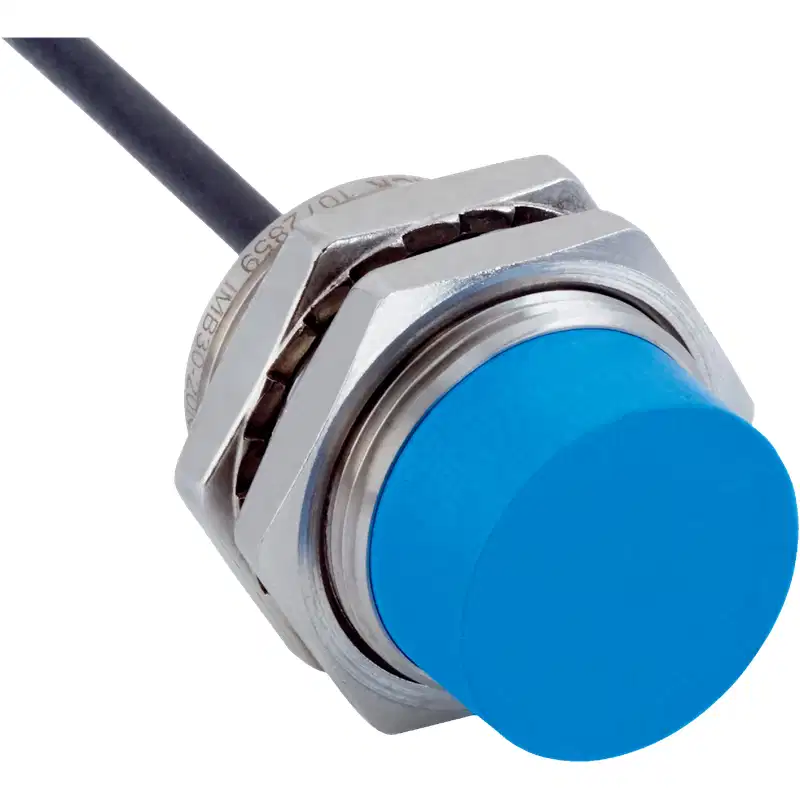

Cảm biến tiệm cận cảm ứng Sick IMB30-20NPOVU2K khoảng cách 20 mm

Thông số kỹ thuật cảm biến tiệm cận cảm ứng Sick IMB30-20NPOVU2K

Đặc điểm của Sick IMB30-20NPOVU2K

Sick IMB30-20NPOVU2K là cảm biến tiệm cận cảm ứng dạng trụ ren M30, được thiết kế để phát hiện các vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 20 mm, phù hợp với các vị trí cần khoảng cách cảm biến tương đối lớn trong máy móc tự động hóa.

Thân cảm biến bằng thép không gỉ V2A giúp tăng độ bền cơ học và khả năng chống chịu trong môi trường công nghiệp. Cảm biến có cấp bảo vệ IP68 và IP69K, đồng thời được xác định dành cho các ứng dụng có chất làm mát, dầu bôi trơn, máy di động và điều kiện vận hành khắc nghiệt.

• Phát hiện kim loại ở khoảng cách danh định 20 mm.
• Ngõ ra PNP, cấu hình thường đóng NC.
• Hoạt động với nguồn 10–30 V DC.
• Tần số chuyển mạch 500 Hz, đáp ứng các ứng dụng phát hiện vị trí và đếm chi tiết ở tốc độ cao.
• Thân inox V2A, mặt cảm biến bằng nhựa LCP.
• Cáp PUR dài 2 m, phù hợp với môi trường có dầu và dung dịch làm mát.
• Có bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
• Dải nhiệt độ làm việc rộng từ -40 °C đến +100 °C.

Nguyên lý phát hiện và cấu hình ngõ ra

Cảm biến cảm ứng tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, đặc tính của trường điện từ thay đổi và mạch điện tử bên trong chuyển trạng thái ngõ ra. Phương pháp này cho phép phát hiện không tiếp xúc, hạn chế mài mòn cơ khí và giảm nhu cầu bảo trì so với công tắc hành trình.

IMB30-20NPOVU2K sử dụng ngõ ra PNP. Khi kết nối với PLC hoặc bộ điều khiển, tải thường được cấp tín hiệu dương từ ngõ ra cảm biến. Cấu hình NC cần được kiểm tra theo logic của hệ thống: trạng thái ngõ ra thay đổi khi cảm biến phát hiện mục tiêu. Khi thay thế cảm biến khác, cần bảo đảm thiết bị mới có cùng loại ngõ ra PNP, cấu hình tiếp điểm và dải điện áp tương thích.

Lắp đặt cảm biến không chìm M30

IMB30-20NPOVU2K thuộc loại lắp đặt không chìm. Phần đầu cảm biến cần được bố trí nhô ra khỏi bề mặt kim loại xung quanh theo yêu cầu lắp đặt của loại non-flush. Không nên đặt các vật kim loại cố định quá gần mặt cảm biến vì chúng có thể làm giảm khoảng cách phát hiện thực tế hoặc gây chuyển mạch không ổn định.

• Sử dụng đúng đai ốc lắp đặt đi kèm và siết cố định cảm biến chắc chắn.
• Giữ mặt cảm biến sạch, không để phoi kim loại hoặc cặn bám làm ảnh hưởng đến vùng phát hiện.
• Đảm bảo mục tiêu đi vào vùng cảm nhận ổn định, đặc biệt khi cơ cấu chuyển động có rung hoặc lệch tâm.
• Không uốn gập mạnh cáp PUR tại vị trí sát thân cảm biến.
• Kiểm tra khoảng cách làm việc thực tế với vật liệu mục tiêu trước khi cố định vị trí cuối cùng.

Khoảng cách phát hiện theo vật liệu mục tiêu

Khoảng cách phát hiện danh định được xác định theo thép St37. Với các kim loại khác, khoảng cách thực tế có thể thấp hơn do hệ số hiệu chỉnh vật liệu:

Vì vậy, không nên mặc định cảm biến luôn đạt 20 mm với mọi loại kim loại. Khi phát hiện nhôm, đồng, đồng thau hoặc inox, cần tính đến hệ số vật liệu và giữ khoảng cách lắp đặt phù hợp. Khoảng cách cảm biến an toàn được xác định là 16,2 mm.

Ứng dụng phù hợp

Với cấp bảo vệ cao, vỏ inox và cáp PUR, Sick IMB30-20NPOVU2K phù hợp cho các hệ thống cần phát hiện vị trí kim loại trong điều kiện có dầu, dung dịch làm mát hoặc vệ sinh bằng áp lực cao.

• Phát hiện vị trí cơ cấu kim loại trên máy tự động.
• Đếm phôi, chi tiết hoặc sản phẩm bằng kim loại trên băng tải.
• Kiểm tra hành trình xi lanh, cơ cấu trượt và bộ gá.
• Giám sát vị trí trong máy gia công cơ khí.
• Thiết bị di động và máy công nghiệp làm việc ngoài hiện trường.
• Ứng dụng trong khu vực có dầu bôi trơn hoặc chất làm mát kim loại.

Lựa chọn đúng mã IMB30-20NPOVU2K

Cần chọn đúng mã IMB30-20NPOVU2K khi hệ thống yêu cầu đồng thời các đặc tính: thân M30, khoảng cách phát hiện 20 mm, lắp đặt không chìm, ngõ ra PNP thường đóng, kết nối cáp 3 dây dài 2 m và nguồn 10–30 V DC. Các model khác trong dòng IMB có thể khác về khoảng cách phát hiện, kiểu ngõ ra, trạng thái đóng/mở hoặc dạng kết nối.

Trước khi lắp thay thế, nên kiểm tra năm yếu tố chính: đường kính ren, khoảng cách phát hiện, loại PNP/NPN, logic NO/NC và điện áp cấp. Sai khác ở bất kỳ yếu tố nào cũng có thể khiến cảm biến không tương thích với PLC hoặc sơ đồ điều khiển hiện có.
