Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SICK |
| Mã sản phẩm | IH06-04NPS-VW1 |
| Dòng sản phẩm | IMM |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng |
| Khoảng cách phát hiện danh định Sn | 4 mm |
| Khoảng cách cảm biến an toàn Sa | 3,24 mm |
| Kiểu lắp đặt | Không lắp chìm (Non-flush) |
| Kiểu vỏ | Hình trụ |
| Đường kính thân | 6,5 mm |
| Chiều dài thân | 45 mm |
| Ngõ ra | PNP, thường mở (NO) |
| Kiểu đấu điện | DC 3 dây |
| Điện áp nguồn | 10–30 V DC |
| Dòng tải liên tục | Tối đa 200 mA |
| Tần số đóng cắt | 1.800 Hz |
| Kiểu kết nối | Cáp PVC 3 dây, dài 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường làm việc | -25 đến +70 °C |
| Vật liệu thân | Thép không gỉ V2A, DIN 1.4305 / AISI 303 |
| Vật liệu mặt cảm biến | Nhựa POM |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ xung khi cấp nguồn | Có |
SICK IH06-04NPS-VW1 là cảm biến gì?

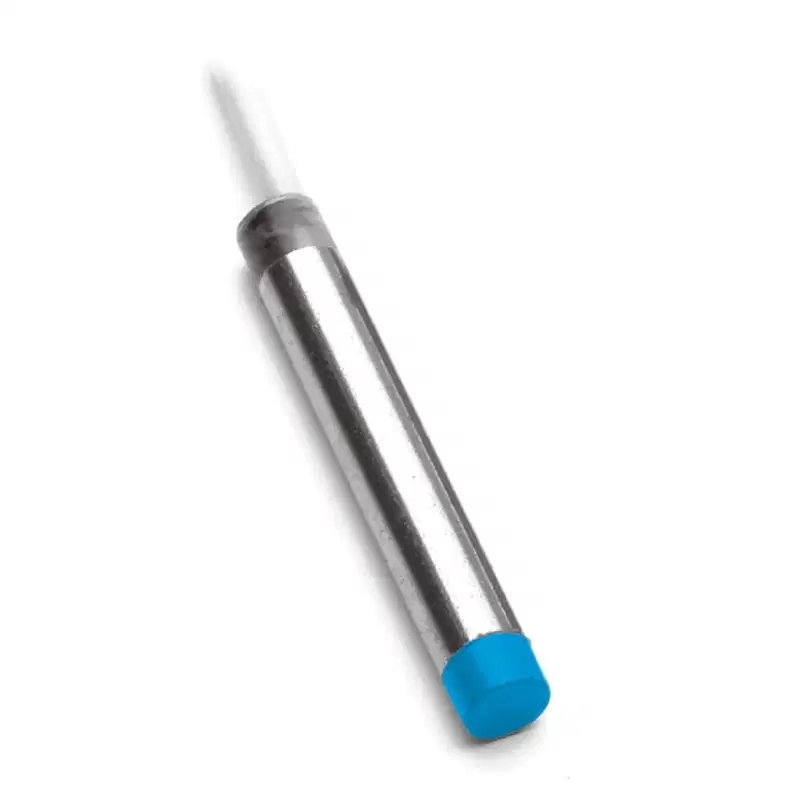

SICK IH06-04NPS-VW1 là cảm biến tiệm cận cảm ứng dạng trụ thuộc dòng IMM, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc cơ học. Model sử dụng ngõ ra PNP thường mở, phù hợp với các hệ thống điều khiển công nghiệp dùng nguồn một chiều từ 10 đến 30 V DC.
Với khoảng cách phát hiện danh định 4 mm và tần số đóng cắt lên đến 1.800 Hz, cảm biến đáp ứng tốt các ứng dụng cần nhận biết vị trí, đếm sản phẩm hoặc xác định trạng thái cơ cấu chuyển động với tốc độ tương đối cao.
Đặc điểm nổi bật của model IH06-04NPS-VW1
- Khoảng cách phát hiện danh định 4 mm, phù hợp với nhiều cơ cấu máy có kích thước nhỏ.
- Thân cảm biến đường kính 6,5 mm, thuận tiện lắp đặt tại các vị trí hạn chế không gian.
- Ngõ ra PNP thường mở, tương thích với nhiều ngõ vào số của PLC và bộ điều khiển công nghiệp.
- Kết nối cáp 3 dây dài 2 m, giúp đơn giản hóa việc lắp đặt trong tủ máy hoặc trên dây chuyền.
- Vỏ thép không gỉ V2A có độ bền cơ học tốt và khả năng chống ăn mòn phù hợp với môi trường công nghiệp.
- Cấp bảo vệ IP67, bảo vệ cảm biến trước bụi và nước khi được lắp đặt đúng cách.
- Tích hợp bảo vệ ngắn mạch và bảo vệ xung khi cấp nguồn.
Nguyên lý phát hiện và tín hiệu ngõ ra
Cảm biến cảm ứng tạo ra trường điện từ ở mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, đặc tính của trường điện từ thay đổi và cảm biến chuyển trạng thái ngõ ra. Do không tiếp xúc trực tiếp với vật thể, thiết bị hạn chế mài mòn cơ học và phù hợp cho các chu kỳ đóng cắt lặp lại liên tục.
IH06-04NPS-VW1 có ngõ ra PNP thường mở. Khi phát hiện vật thể kim loại trong phạm vi cho phép, ngõ ra cấp tín hiệu dương đến tải hoặc ngõ vào điều khiển. Khi vật thể rời khỏi vùng phát hiện, ngõ ra trở về trạng thái ban đầu.
Lưu ý khi lắp đặt cảm biến không lắp chìm
Đây là phiên bản non-flush, vì vậy phần đầu cảm biến cần được bố trí với khoảng hở phù hợp quanh mặt cảm biến. Không nên lắp mặt cảm biến ngang bằng hoàn toàn với khối kim loại xung quanh nếu chưa kiểm tra điều kiện lắp đặt, vì vật liệu kim loại lân cận có thể ảnh hưởng đến khoảng cách phát hiện và độ ổn định của tín hiệu.
- Đặt vật thể cần phát hiện đi vào vùng cảm biến theo hướng ổn định, tránh rung lắc quá mức.
- Giữ khoảng cách giữa cảm biến và các chi tiết kim loại cố định theo điều kiện lắp đặt thực tế.
- Không siết quá lực lên thân cảm biến, đặc biệt khi sử dụng gá kẹp trên thân nhỏ đường kính 6,5 mm.
- Kiểm tra điện áp cấp nằm trong phạm vi 10–30 V DC trước khi vận hành.
- Đảm bảo tải kết nối với ngõ ra không vượt quá dòng liên tục 200 mA.
- Bảo vệ đầu cáp và điểm đấu nối khỏi lực kéo, va đập và uốn gập liên tục.
Ứng dụng phù hợp
SICK IH06-04NPS-VW1 có thể sử dụng trong các hệ thống tự động hóa cần phát hiện vật thể kim loại hoặc giám sát vị trí cơ cấu, chẳng hạn:
- Đếm chi tiết kim loại trên băng tải.
- Phát hiện vị trí đầu trượt, xy lanh hoặc cơ cấu chấp hành.
- Kiểm tra trạng thái đóng, mở hoặc về vị trí của cơ cấu máy.
- Nhận biết bánh răng, cam, chốt và các chi tiết kim loại chuyển động.
- Giám sát vị trí trong máy đóng gói, máy lắp ráp và thiết bị cơ khí tự động.
Khả năng tương thích trong hệ thống điều khiển
Model này sử dụng nguồn DC 3 dây và ngõ ra PNP, do đó cần được kết nối với PLC, bộ điều khiển hoặc mạch đầu vào có khả năng nhận tín hiệu PNP. Trước khi thay thế cảm biến, cần kiểm tra đồng thời kiểu ngõ ra, điện áp nguồn, khoảng cách phát hiện, kiểu lắp non-flush và phương thức kết nối để tránh chọn nhầm phiên bản NPN, ngõ ra thường đóng hoặc biến thể có khoảng cách phát hiện khác.
Cáp đi kèm dài 2 m giúp cảm biến có thể lắp trực tiếp trên nhiều cụm máy mà không cần nối dài trong điều kiện vị trí tủ điều khiển ở khoảng cách phù hợp.
Bảo quản và vận hành
Bề mặt cảm biến cần được giữ sạch để tránh bụi kim loại, dầu hoặc phoi bám lâu ngày làm ảnh hưởng đến quá trình phát hiện. Khi vệ sinh, nên sử dụng phương pháp phù hợp với vật liệu thân và mặt cảm biến, đồng thời tránh kéo mạnh vào dây cáp. Nếu tín hiệu chập chờn, cần kiểm tra lại khoảng cách đến vật thể, độ rung của cơ cấu, điện áp nguồn và các chi tiết kim loại nằm gần đầu cảm biến.
