Bộ phận điều khiển H3YN-4 DC24 series Sản phẩm OMRON

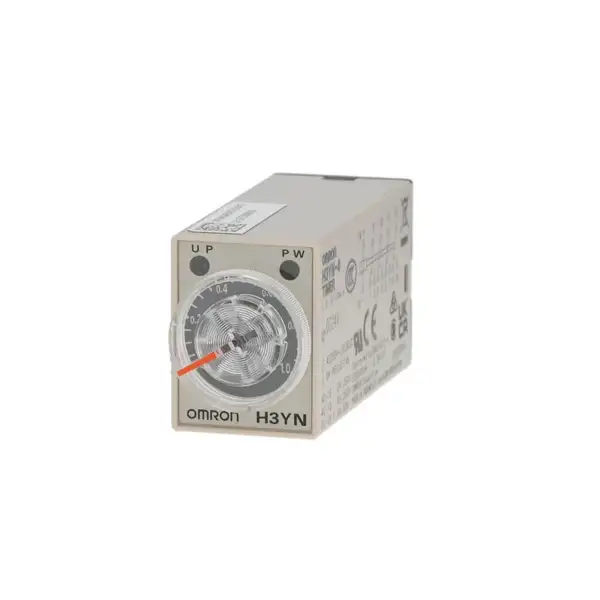

Bộ đếm thời gian Omron H3YN-4 DC24 4PDT

Name: Bộ đếm thời gian Omron H3YN-4 DC24 4PDT
Brand: OMRON
SKU: H3YN-4-DC24
Price: 656 VND
Availability: InStock

656 VNĐ

Mã sản phẩm: H3YN-4 DC24
Nhà Sản Xuất: Omron
Chất lượng: Hàng chính hãng, Mới 100%
Bảo hành: 12 tháng
Chứng từ: Hóa đơn VAT

SKU: H3YN-4 DC24 Danh mục: Bộ điều khiển nhiệt độ Omron, OMRON Thẻ: Bộ phận điều khiển H3YN-4 DC24 series Sản phẩm OMRON, H3YN-4 DC24, H3YN-4 DC24 Omron, Omron

Mô tả
Tổng quan

Thông số kỹ thuật bộ định thời Omron H3YN-4 DC24

Thông số	Giá trị chi tiết
Mã sản phẩm	H3YN-4 DC24
Hãng sản xuất	Omron
Điện áp định mức	24 VDC (Phạm vi cho phép: 85% đến 110% điện áp định mức)
Công suất tiêu thụ	Xấp xỉ 0.9 W (tại 24 VDC)
Ngõ ra điều khiển	Rơ le 4PDT (4 tiếp điểm chuyển đổi dạng C)
Khả năng đóng cắt tiếp điểm	3 A tại 250 VAC / 3 A tại 30 VDC (Tải thuần trở, cosφ = 1)
Dải thời gian cài đặt	0.1 giây đến 10 phút (chia thành 4 nấc: 1 s, 10 s, 1 min, 10 min)
Chế độ hoạt động	4 chế độ: ON-delay, Interval, Flicker OFF-start, Flicker ON-start
Độ chính xác lặp lại	Tối đa ±1% toàn dải FS
Thời gian reset	Tối đa 0.1 giây (tính cả reset trong chu kỳ hoạt động)
Chỉ báo trạng thái	Đèn LED nguồn (PW – xanh lá), Đèn LED ngõ ra (OUT – cam)
Số lượng chân cắm	14 chân dẹt (tương thích đế cắm rơ le dòng MY4)
Đế cắm tương thích	PYF14A-E, PYF14A-N, PY14 (gắn ray DIN hoặc bắt vít)
Nhiệt độ môi trường vận hành	-10°C đến 50°C (không đóng băng)
Trọng lượng	Xấp xỉ 50 g

Cấu hình dải thời gian và chế độ hoạt động qua DIP Switch

H3YN-4 DC24 tích hợp hệ thống công tắc gạt DIP Switch ngay trên mặt trước của thiết bị, cho phép thay đổi chế độ vận hành và thang đo thời gian mà không cần can thiệp vào mạch điện điều khiển bên ngoài.

Các dải thời gian có thể thiết lập

Thời gian trễ được xác định bằng cách kết hợp vị trí công tắc gạt thang thời gian cùng núm xoay chia vạch tỷ lệ (từ 0 đến toàn thang đo):

Dải 1 s: Cài đặt từ 0.1 giây đến 1 giây.

Dải 10 s: Cài đặt từ 1 giây đến 10 giây.

Dải 1 min: Cài đặt từ 0.1 phút đến 1 phút (6 giây đến 60 giây).

Dải 10 min: Cài đặt từ 1 phút đến 10 phút.

4 chế độ hoạt động cơ bản

ON-delay (Chế độ mặc định): Khi cấp nguồn 24 VDC, bộ đếm bắt đầu tính thời gian. Hết khoảng thời gian cài đặt, tiếp điểm 4PDT chuyển trạng thái và duy trì cho đến khi ngắt nguồn.

Interval: Khi cấp nguồn, tiếp điểm 4PDT đóng ngay lập tức và đồng hồ bắt đầu đếm. Hết khoảng thời gian cài đặt, tiếp điểm ngắt về trạng thái ban đầu dù nguồn vẫn duy trì.

Flicker OFF-start: Khi cấp nguồn, rơ le bắt đầu chu kỳ nhấp nháy luân phiên với trạng thái ngắt trước (OFF), sau đó đóng (ON) với thời gian OFF và ON bằng nhau theo giá trị đặt trên núm xoay.

Flicker ON-start: Tương tự Flicker OFF-start nhưng tiếp điểm đóng ngay khi cấp nguồn (ON trước), sau đó ngắt (OFF) luân phiên tuần hoàn.

Sơ đồ bố trí chân và cách kết nối với đế cắm PYF14A

Omron H3YN-4 sử dụng cấu trúc chân tương đương hoàn toàn với dòng rơ le trung gian 14 chân cỡ nhỏ OMRON MY4. Khi đấu nối vào đế cắm, việc phân bổ chân diễn ra như sau:

Chân cấp nguồn cuộn điều khiển: Chân 13 nhận cực âm (-/0V) và chân 14 nhận cực dương (+/24VDC). Cần cấp đúng cực tính để mạch bán dẫn bên trong hoạt động chính xác.

Cực chung (Common): Các chân 9, 10, 11, 12 là các cực cấp nguồn hoặc tín hiệu vào cho 4 cặp tiếp điểm độc lập.

Tiếp điểm thường đóng (NC): Các chân 1, 2, 3, 4 (tương ứng với các cực chung 9-1, 10-2, 11-3, 12-4).

Tiếp điểm thường mở (NO): Các chân 5, 6, 7, 8 (tương ứng với các cực chung 9-5, 10-6, 11-7, 12-8).

Nhờ có 4 cặp tiếp điểm độc lập, thiết bị có thể đồng thời kích hoạt nhiều nhánh mạch khác nhau như đóng contactor, bật còi báo, truyền tín hiệu về PLC mà không cần qua rơ le trung gian khuếch đại bổ sung.

So sánh H3YN-4 DC24 và H3YN-2 DC24

Hai model này thuộc cùng series H3YN nhưng hướng đến các yêu cầu tải và số lượng mạch điều khiển khác nhau:

Đặc điểm so sánh	H3YN-4 DC24	H3YN-2 DC24
Dạng tiếp điểm	4PDT (4 tiếp điểm chuyển đổi)	DPDT (2 tiếp điểm chuyển đổi)
Dòng định mức tải thuần trở	3 A tại 250 VAC	5 A tại 250 VAC
Số lượng chân cắm	14 chân	8 chân
Đế cắm tương thích	PYF14A-E, PYF14A-N (chuẩn MY4)	PYF08A-E, PYF08A-N (chuẩn MY2)
Trường hợp sử dụng tối ưu	Mạch cần điều khiển đồng thời nhiều tín hiệu liên động, nhiều ngõ ra phụ.	Mạch đóng cắt trực tiếp tải công suất lớn hơn một chút nhưng cần ít tiếp điểm liên động.

Lưu ý vận hành và bảo vệ mạch tiếp điểm

Bảo vệ nguồn cấp: Nguồn DC 24V cấp cho thiết bị cần có độ gợn sóng (ripple) tối đa không quá 20%. Nếu dùng bộ nguồn tổ ong hoặc biến áp chỉnh lưu thông thường, cần đảm bảo điện áp ổn định để tránh tình trạng timer bị reset bất thường hoặc đếm sai thời gian.

Thời gian ngắt nguồn tối thiểu: Để bộ đếm reset hoàn toàn cho chu kỳ tiếp theo, thời gian ngắt nguồn điều khiển phải đạt tối thiểu 0.1 giây. Cấp nguồn lại quá nhanh có thể khiến timer hoạt động sai lệch hoặc giữ nguyên trạng thái cũ.

Bảo vệ chống dòng cảm ứng ngược: Khi tiếp điểm của H3YN-4 DC24 điều khiển các tải cảm ứng (cuộn hút contactor DC, rơ le trung gian DC, van điện từ Solenoid), bắt buộc phải mắc song song một diode dập xung (Flyback diode) ngược cực với tải để triệt tiêu điện áp cảm ứng cao áp, bảo vệ tiếp điểm không bị dính hoặc cháy rỗ bề mặt.

Thao tác chỉnh DIP Switch: Chỉ thay đổi vị trí các công tắc gạt dải đo hoặc chế độ làm việc khi đã ngắt hoàn toàn nguồn điện cấp vào thiết bị. Chuyển đổi khi đang có điện sẽ không có tác dụng ngay hoặc có thể dẫn đến lỗi xử lý vi mạch.
