Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | H3YN-21 DC12 |
| Hãng sản xuất | Omron |
| Dòng sản phẩm | H3YN Series (Timer tương tự thu nhỏ) |
| Điện áp nguồn định mức | 12 VDC |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức (10,2 – 13,2 VDC) |
| Số chân tiếp điểm | 8 chân cắm (tương thích đế relay Omron PYF) |
| Cấu hình tiếp điểm | DPDT (2 tiếp điểm chuyển đổi: 2 NO + 2 NC) |
| Loại tiếp điểm | Tiếp điểm chữ thập mạ vàng (Bifurcated / Gold-clad crossbar contacts) |
| Công suất tải định mức | 3 A tại 250 VAC, 3 A tại 30 VDC (tải thuần trở cosφ = 1) |
| Chế độ hoạt động | 4 chế độ: ON-delay, Interval, Flicker OFF-start, Flicker ON-start |
| Dải thời gian cài đặt | 0,1 s đến 10 phút (chia thành 4 nấc: 0,1–1 s; 1–10 s; 10–60 s; 1–10 min) |
| Phương pháp lắp đặt | Cắm trên socket gắn thanh ray DIN (PYF08A-E, PYF-08-PU) hoặc hàn mạch (PY08) |
| Độ bền cơ học | Tối thiểu 10.000.000 lần đóng cắt |
| Độ bền điện | Tối thiểu 200.000 lần đóng cắt (ở tải định mức 3 A, 250 VAC) |
| Nhiệt độ môi trường vận hành | -10°C đến 50°C (không đóng băng) |
Đặc tính kỹ thuật nổi bật của H3YN-21 DC12

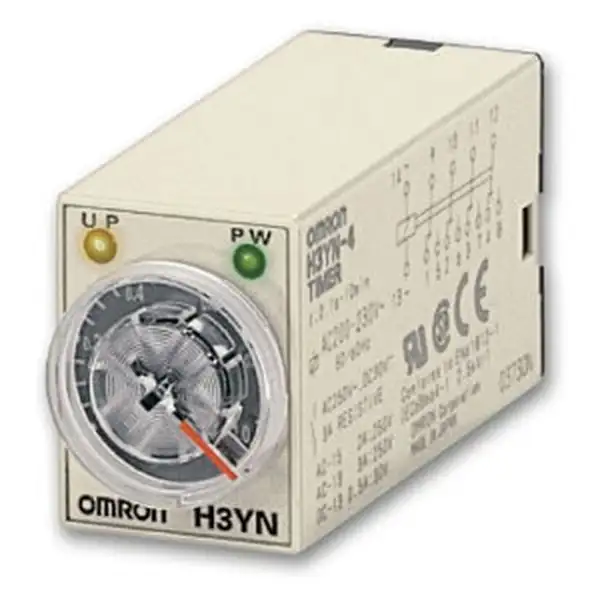

H3YN-21 DC12 là dòng rơ le thời gian nhỏ gọn có cùng kích thước vỏ với relay trung gian MY2 của Omron. Sự kết hợp giữa bộ định thời gian bán dẫn và tiếp điểm cơ học giúp tiết kiệm không gian lắp đặt đáng kể trong tủ điện.
Tiếp điểm mạ vàng chống oxy hóa cho tải nhỏ
Khác biệt quan trọng nhất giữa mã H3YN-21 và bản tiêu chuẩn H3YN-2 nằm ở cấu trúc cặp tiếp điểm. Hý tự “1” đại diện cho tiếp điểm rẽ nhánh (bifurcated) được phủ lớp vàng siêu mỏng (gold-clad crossbar). Cấu trúc này làm giảm đáng kể điện trở tiếp xúc và loại bỏ nguy cơ màng oxy hóa bề mặt, giúp thiết bị đóng cắt tin cậy ngay cả với các tín hiệu điều khiển dòng rất nhỏ (tín hiệu PLC, cảm biến hoặc mạch điện tử cấp thấp) mà không bị lỗi chập chờn.
Linh hoạt với 4 chế độ vận hành qua công tắc DIP
Mặt trước của timer được trang bị các gạt switch DIP cho phép người dùng chuyển đổi trực tiếp giữa 4 chế độ hoạt động cơ bản mà không cần đổi mã thiết bị:
- ON-delay (Chế độ A): Đếm thời gian sau khi cấp nguồn; hết thời gian tiếp điểm chuyển trạng thái.
- Interval (Chế độ B): Tiếp điểm đóng ngay khi cấp nguồn và giữ trong khoảng thời gian cài đặt, sau đó nhả.
- Flicker OFF-start (Chế độ C): Chu kỳ nhấp nháy liên tục bắt đầu bằng khoảng ngắt (tiếp điểm mở trước, đóng sau).
- Flicker ON-start (Chế độ D): Chu kỳ nhấp nháy liên tục bắt đầu bằng khoảng dẫn (tiếp điểm đóng trước, mở sau).
Sơ đồ phân bổ chân và nguyên tắc đấu nối
Bộ đếm thời gian H3YN-21 sử dụng chân cắm tiêu chuẩn 8 chân, bố trí tương đương dòng rơ le MY2:
- Chân cấp nguồn (Chân 13 và 14): Cấp điện áp 12 VDC vào cuộn dây. Chân 13 nhận cực âm (-), chân 14 nhận cực dương (+). Do mạch bên trong sử dụng linh kiện bán dẫn, cần cấp đúng cực tính nguồn điện để tránh hư hại.
- Cực chuyển mạch 1: Chân 9 (chân chung COM), Chân 1 (tiếp điểm thường đóng NC), Chân 5 (tiếp điểm thường mở NO).
- Cực chuyển mạch 2: Chân 12 (chân chung COM), Chân 4 (tiếp điểm thường đóng NC), Chân 8 (tiếp điểm thường mở NO).
Sự khác biệt giữa H3YN-21 DC12 và các model cùng series
Để chọn đúng thiết bị cho hệ thống, cần lưu ý phân định mục đích giữa các phiên bản:
- So với H3YN-2 DC12: Bản H3YN-2 sử dụng tiếp điểm đơn hợp kim bạc (Silver alloy), chịu tải định mức 5 A, phù hợp cho đóng cắt trực tiếp cuộn hút contactor hay van điện từ. Trong khi đó, H3YN-21 giới hạn dòng ở 3 A nhưng lại là lựa chọn bắt buộc khi cần truyền tín hiệu điều khiển logic vi dòng có độ nhạy cao.
- So với H3YN-41 DC12: H3YN-41 cung cấp tới 4 cặp tiếp điểm DPDT mạ vàng nhưng kích thước chân là 14 chân (dùng socket PYF14A). Nếu không gian và yêu cầu mạch chỉ cần 2 tiếp điểm độc lập thì H3YN-21 giúp tiết kiệm chi phí và diện tích đấu nối hơn.
Lưu ý quan trọng khi lắp đặt và vận hành
- Độ gợn sóng điện áp: Nguồn điện 12 VDC cấp cho thiết bị phải qua bộ lọc ổn áp, tỷ lệ gợn sóng (ripple) tối đa không quá 20% để timer đếm thời gian chính xác và không bị dao động sai số lặp lại.
- Cài đặt DIP Switch khi ngắt nguồn: Toàn bộ thao tác thay đổi dải thời gian và chế độ hoạt động (A, B, C, D) phải được thực hiện khi đã ngắt nguồn điện cấp vào chân 13-14. Timer chỉ nhận cấu hình mới sau khi được cấp điện lại.
- Đế cắm tương thích: Để lắp trên thanh ray DIN tủ điện tiêu chuẩn, khuyến nghị sử dụng socket bấm cốt Omron PYF08A-E hoặc socket dạng domino đẩy dây PYF-08-PU để đảm bảo chân cắm tiếp xúc cơ học chắc chắn, chống rung lắc.
