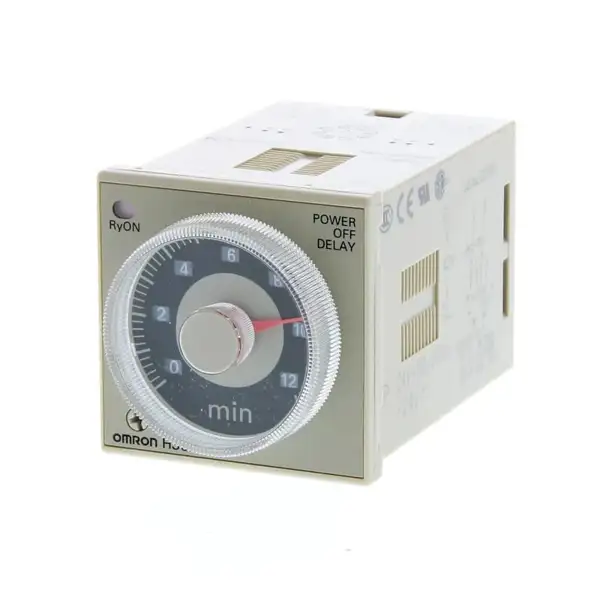

Thông số kỹ thuật rơ le thời gian Omron H3CR-H8L 24VAC/DC S
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | H3CR-H8L AC/DC24 S |
| Nhà sản xuất | Omron |
| Dòng sản phẩm | H3CR-H (Power OFF-delay Timer) |
| Chức năng hoạt động | Trễ ngắt nguồn (Power OFF-delay) |
| Điện áp cấp nguồn | 24 VAC (50/60 Hz) / 24 VDC |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Dải thời gian cài đặt (dòng S) | 0,05 s đến 12 s (0.6 s, 1.2 s, 6 s, 12 s) |
| Thời gian cấp nguồn tối thiểu | 0,1 giây (100 ms) |
| Đầu ra điều khiển | Tiếp điểm Rơ le DPDT (2 Form C: 2 NO/NC định thì) |
| Dung lượng tiếp điểm | 5 A tại 250 VAC / 30 VDC (tải thuần trở) |
| Kiểu chân cắm | Tròn 8 chân (8-pin plug-in) |
| Độ chính xác thời gian | ±0,2% FS (bao gồm sai số lặp lại và nhiệt độ) |
| Kích thước tiêu chuẩn | DIN 48 × 48 mm |
| Đế cắm tương thích | P2CF-08 (gắn thanh ray DIN), P3G-08 (bắt vít / gắn tủ) |
Nguyên lý trễ tắt nguồn và cơ chế nạp điện tích
Khác với các dòng timer trễ bật (ON-delay) thông thường, Omron H3CR-H8L hoạt động dựa trên cơ chế duy trì mạch tiếp điểm sau khi nguồn chính bị ngắt. Thiết bị tích hợp sẵn mạch lưu trữ năng lượng bên trong, cho phép đồng hồ đếm thời gian tiếp tục hoạt động chính xác mà không cần nguồn điện nuôi liên tục từ lưới.
Khi cấp nguồn 24 VAC/VDC vào chân cuộn coil, tiếp điểm DPDT lập tức chuyển trạng thái (NO đóng lại, NC mở ra). Để bộ nạp bên trong tích tụ đủ năng lượng điều khiển, nguồn điện phải được duy trì liên tục tối thiểu 0,1 giây (100 ms). Khi nguồn điện bị ngắt, chu trình đếm thời gian bắt đầu chạy. Sau khi hết khoảng thời gian đã cài đặt trên mặt số, các tiếp điểm mới nhả ra và trở về trạng thái ban đầu.
Cấu hình thang đo thời gian trên phiên bản Series S
Ký tự “S” ở đuôi mã sản phẩm xác định đây là dòng thiết bị có thang thời gian ngắn (tính bằng giây), phù hợp cho các quy trình cơ khí cần độ đáp ứng nhanh. Mặt trước của timer tích hợp núm vặn chia vạch cùng công tắc chuyển đổi dải đo (Time Range Selector), cho phép lựa chọn linh hoạt 4 thang đo độc lập:
- Thang 0,6 s: Khoảng thời gian điều chỉnh từ 0,05 s đến 0,6 s.
- Thang 1,2 s: Khoảng thời gian điều chỉnh từ 0,12 s đến 1,2 s.
- Thang 6 s: Khoảng thời gian điều chỉnh từ 0,6 s đến 6 s.
- Thang 12 s: Khoảng thời gian điều chỉnh từ 1,2 s đến 12 s.
Sơ đồ bố trí chân cắm 8-Pin và tiếp điểm DPDT
H3CR-H8L sử dụng chuẩn chân cắm tròn 8 chân (Octal pin base), mạch đấu nối được phân bổ theo cấu trúc tiêu chuẩn công nghiệp:
- Chân cấp nguồn (Power source): Chân số 2 và chân số 7. Hoạt động với cả điện áp 24 VAC lẫn 24 VDC mà không cần phân biệt cực tính nguồn DC.
- Bộ tiếp điểm chuyển đổi 1 (Contact Group 1): Chân số 1 (chân chung – COM), chân số 4 (tiếp điểm thường đóng – NC), chân số 3 (tiếp điểm thường mở – NO).
- Bộ tiếp điểm chuyển đổi 2 (Contact Group 2): Chân số 8 (chân chung – COM), chân số 5 (tiếp điểm thường đóng – NC), chân số 6 (tiếp điểm thường mở – NO).
Cả hai cặp tiếp điểm này đều là tiếp điểm định thì (time-limit contacts), chuyển mạch đồng thời sau khi hoàn tất thời gian trễ ngắt nguồn.
So sánh dòng trễ ngắn (S) và dòng trễ dài (M) trong Series H3CR-H8L
Dòng H3CR-H8L của Omron có hai biến thể thang thời gian chính là Series S (Second) và Series M (Minute), chia sẻ chung nền tảng phần cứng và kích thước:
| Đặc tính | H3CR-H8L 24VAC/DC S | H3CR-H8L 24VAC/DC M |
|---|---|---|
| Đơn vị đo chính | Giây (Second) | Phút (Minute) |
| Dải cài đặt | 0,05 giây đến 12 giây | 0,05 phút đến 12 phút (3 giây đến 720 giây) |
| Thời gian cấp nguồn tối thiểu | 0,1 giây (100 ms) | 0,1 giây (100 ms) |
| Mục đích sử dụng tối ưu | Duy trì quán tính ngắt động cơ, bảo vệ xả van áp suất, chống chập chờn relay cơ khí. | Làm mát quạt giải nhiệt sau khi tắt máy, chạy tuần hoàn dầu bôi trơn sau tắt tải chính. |
Lưu ý kỹ thuật khi lắp đặt và vận hành
- Thời gian cấp nguồn nạp: Đảm bảo tín hiệu cấp nguồn trước khi ngắt duy trì ít nhất 100 ms. Nếu thời gian cấp nguồn ngắn hơn ngưỡng này, mạch dao động tích năng sẽ không đủ điện áp, dẫn đến thời gian trễ thực tế ngắn hơn thời gian đã đặt hoặc tiếp điểm nhả ngay lập tức.
- Tần suất hoạt động: Tránh chu kỳ ngắt-bật lặp lại liên tục với chu kỳ ngắn hơn tổng thời gian cài đặt cộng với thời gian hồi phục, điều này có thể gây sinh nhiệt nội bộ cho mạch nạp tụ điện.
- Chọn đế cắm phù hợp: Khi lắp trên thanh ray chuẩn DIN tủ điện, nên sử dụng kèm đế Omron P2CF-08 có khóa gài để đảm bảo chân cắm không bị lỏng do rung động cơ khí trong môi trường nhà máy.
- Tải cảm kháng cao: Khi đóng ngắt tải có tính cảm ứng mạnh (cuộn hút contactor công suất lớn, van solenoid), cần lắp thêm diode dập xung (đối với DC) hoặc mạch RC (đối với AC) song song với tải để kéo dài tuổi thọ cho tiếp điểm rơ le.
