Thông số kỹ thuật rơ le thời gian Omron H3CR-FN AC24-48/DC12-48
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | H3CR-FN AC24-48/DC12-48 |
| Hãng sản xuất | Omron |
| Dòng sản phẩm | H3CR-F Series (Twin Timer – Chu kỳ lặp đối xứng / bất đối xứng) |
| Điện áp nguồn cung cấp | 24 – 48 VAC (50/60 Hz) / 12 – 48 VDC |
| Chế độ hoạt động | Flicker OFF-start (Khởi động chu kỳ bằng thời gian OFF trước) |
| Dải cài đặt thời gian | 0,05 giây đến 300 giờ (chỉnh riêng biệt cho thời gian ON và OFF) |
| Đầu ra điều khiển | Rơ le DPDT (2 cặp tiếp điểm chuyển đổi: 2 Cực / 2 NO + 2 NC) |
| Dòng định mức tiếp điểm | 5 A tại 250 VAC / 30 VDC (tải thuần trở cosφ = 1) |
| Số chân cắm | 11 chân tròn (11-pin) |
| Kiểu lắp đặt | Lắp mặt tủ điện (Panel mount) hoặc gắn thanh ray qua đế cắm |
| Kích thước mặt trước | Chuẩn DIN 48 x 48 mm |
| Đế cắm tương thích | P2CF-11, P3GA-11, PG-11 (Omron) |
| Nhiệt độ môi trường hoạt động | -10°C đến 55°C (không đóng băng) |
| Cấp bảo vệ mặt trước | IP40 (chống bụi tiêu chuẩn) |
Cơ chế hoạt động Flicker OFF-start của H3CR-FN

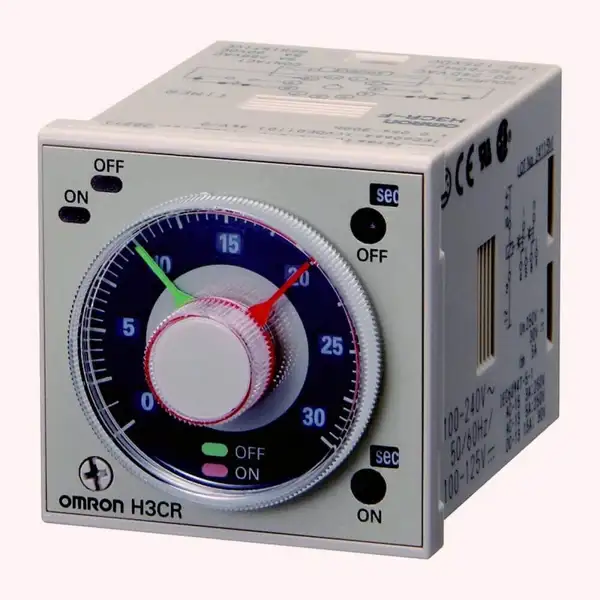

Khác với các dòng timer trễ đóng thông thường (ON-delay), Omron H3CR-FN là dòng rơ le chu kỳ kép (Twin Timer). Thiết bị được thiết kế với hai núm điều chỉnh thời gian hoàn toàn độc lập trên cùng một mặt điều khiển: một thang đo dành riêng cho thời gian mở (ON time) và một thang đo dành cho thời gian ngắt (OFF time).
Mã hậu tố “FN” biểu thị chế độ vận hành Flicker OFF-start kết hợp chuẩn cắm 11 chân:
- Khi cấp nguồn vào chân cấp nguồn, rơ le lập tức bước vào chu kỳ đếm thời gian OFF đầu tiên, các tiếp điểm đầu ra giữ nguyên trạng thái nghỉ (chưa tác động).
- Hết khoảng thời gian OFF đã cài, tiếp điểm đầu ra lập tức chuyển mạch sang ON và duy trì theo đúng khoảng thời gian ON đã định trước.
- Hết thời gian ON, thiết bị tự động đảo về chu kỳ OFF. Quá trình này lặp lại liên tục tuần hoàn chừng nào nguồn nuôi vẫn được duy trì.
Sơ đồ cấu hình chân và kết nối điều khiển
Với cấu trúc 11 chân tròn, H3CR-FN hỗ trợ thêm các ngõ vào điều khiển ngoài (External Inputs) bên cạnh hai cặp tiếp điểm lực, tối ưu hóa các kịch bản tự động hóa linh hoạt:
- Chân nguồn (Power Supply): Chân 2 và chân 10 tiếp nhận dải điện áp thấp AC24-48V hoặc DC12-48V, phù hợp cho tủ điện hạ thế và hệ thống nguồn điều khiển 24VDC công nghiệp.
- Đầu ra rơ le (Relay Output – DPDT): Cặp tiếp điểm 1 bao gồm chân 1 (chung – COM), chân 4 (thường đóng – NC), chân 3 (thường mở – NO). Cặp tiếp điểm 2 bao gồm chân 11 (chung – COM), chân 8 (thường đóng – NC), chân 9 (thường mở – NO).
- Tín hiệu ngõ vào (Gate / Reset / Start): H3CR-FN cho phép tạm dừng thời gian đếm (Gate), thiết lập lại chu kỳ (Reset) bằng tín hiệu không điện áp (no-voltage input) đấu nối qua các chân ngõ vào chức năng (chân 5, 6, 7 phối hợp cùng chân chung tín hiệu), giúp người vận hành có thể can thiệp chu kỳ timer mà không cần cắt nguồn hệ thống.
Phân biệt H3CR-FN và các biến thể trong dòng Twin Timer Omron
Việc chọn đúng mã trong nhóm H3CR-F rất quan trọng nhằm đảm bảo tương thích sơ đồ dây và đúng logic kích hoạt:
- H3CR-FN: 11 chân tròn, chế độ Flicker OFF-start, có ngõ vào điều khiển ngoại vi (Gate, Reset), đầu ra 2 tiếp điểm DPDT.
- H3CR-F8N: 8 chân tròn, chế độ Flicker OFF-start, cấu hình chân tiêu chuẩn (không có ngõ vào Gate/Reset riêng biệt), đầu ra DPDT.
- H3CR-F: 11 chân tròn nhưng là chế độ Flicker ON-start (đóng tiếp điểm ngay khi vừa cấp nguồn, sau đó mới ngắt).
- H3CR-F8: 8 chân tròn, chế độ Flicker ON-start.
Ứng dụng thực tế tiêu biểu
- Hệ thống sục khí xử lý nước thải: Điều khiển máy sục khí chạy ngắt quãng (ví dụ: chạy 30 phút, nghỉ 15 phút tuần hoàn) để bảo vệ động cơ và kiểm soát nồng độ oxy hòa tan.
- Hệ thống tưới tự động và phun sương làm mát: Đặt lịch đóng ngắt bơm phun sương theo chu kỳ giây/phút linh hoạt giữa các mùa mà không cần dùng đến PLC.
- Bôi trơn máy công cụ: Bơm dầu bôi trơn theo chu kỳ làm việc của trục chính và bàn máy, duy trì màng dầu định kỳ.
- Cảnh báo và chiếu sáng: Kích hoạt còi báo, đèn chớp theo chu kỳ nhấp nháy quy định khi xuất hiện trạng thái cảnh báo hệ thống.
Lưu ý lắp đặt và cấu hình vận hành
- Cài đặt đơn vị thời gian: Mỗi mặt số (ON/OFF) đi kèm núm xoay chọn đơn vị (sec, 10s, min, hrs) và hệ số nhân. Cần ngắt nguồn thiết bị trước khi thay đổi dải thang đo thời gian hoặc chế độ để tránh xung đột vi mạch xử lý bên trong.
- Khả năng chịu tải: Tiếp điểm rơ le chịu dòng định mức thuần trở 5A. Khi điều khiển tải cảm ứng mạnh như cuộn hút khởi động từ lớn hoặc van điện từ (solenoid), cần lắp thêm rơ le trung gian đệm hoặc gắn mạch dập hồ quang (RC snubber / Diode dập xung) để bảo vệ tiếp điểm khỏi nguy cơ dính tiếp điểm do hồ quang điện.
- Đế cắm tương thích: Sử dụng đế cắm 11 chân loại bắt ray P2CF-11 để lắp đặt chắc chắn trong tủ điều khiển tiêu chuẩn DIN rail.
