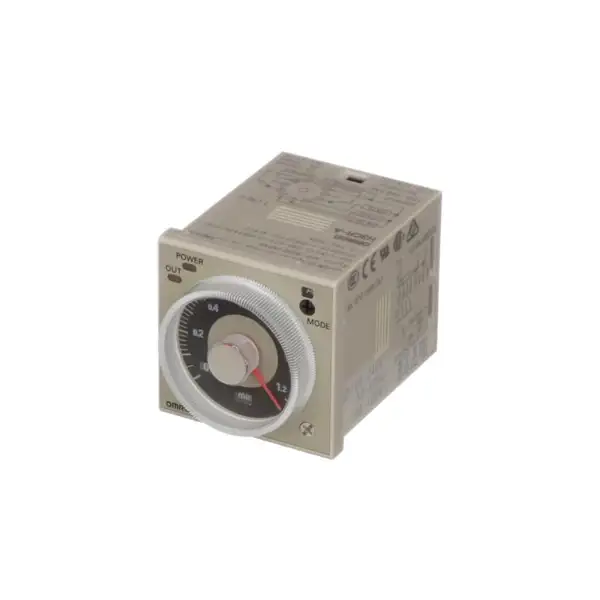

Thông số kỹ thuật H3CR-AP 100-240VAC/100-125VDC Omron
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Loại thiết bị | Rơ le thời gian đa chức năng (Solid-state Analog Timer) |
| Mã sản phẩm | H3CR-AP 100-240VAC/100-125VDC |
| Hãng sản xuất | Omron |
| Điện áp nguồn định mức | 100 đến 240 VAC (50/60 Hz) hoặc 100 đến 125 VDC |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Số chân cắm | 11 chân tròn |
| Kích thước mặt tủ | Chuẩn DIN 48 x 48 mm (1/16 DIN) |
| Đầu vào điều khiển (Gate, Start, Reset) | Đầu vào có điện áp (Voltage input) |
| Dải thời gian cài đặt | 0,05 giây đến 300 giờ (gồm 16 dải cài đặt tùy chọn) |
| Chế độ hoạt động | 6 chế độ: A (ON-delay), B (Flicker OFF start), B2 (Flicker ON start), C (Signal ON/OFF-delay), D (Signal OFF-delay), E (Interval) |
| Đầu ra điều khiển | Rơ le trễ DPDT (2 tiếp điểm chuyển đổi: 2 NO/NC) |
| Dòng định mức tiếp điểm | 5 A tại 250 VAC / 30 VDC (tải thuần trở cosφ = 1) |
| Độ chính xác thời gian | Sai số lặp lại tối đa ±0,2% FS (bao gồm cả sai số nhiệt độ và điện áp) |
| Thời gian tự thiết lập lại (Reset) | Tối đa 0,1 giây |
| Cấp độ bảo vệ | Mặt trước IP40 (chống bụi nhẹ) |
| Đế cắm tương thích | P2CF-11 (lắp thanh ray DIN), P3GA-11 (lắp sau mặt tủ) |
Đặc điểm ngõ vào điện áp của biến thể H3CR-AP
Dòng H3CR-A của Omron chia thành nhiều phân nhóm đầu vào tín hiệu. H3CR-AP là phiên bản sử dụng ngõ vào nhận tín hiệu điều khiển bằng điện áp (Voltage Input) thay vì dạng tiếp điểm khô hay transistor NPN không điện áp như dòng H3CR-A tiêu chuẩn. Khi có mức điện áp điều khiển xuất hiện giữa các chân tín hiệu (Start, Reset, Gate) và chân chuẩn, mạch định thì sẽ nhận diện lệnh để bắt đầu, tạm dừng hoặc hủy chu kỳ đếm.
Thiết kế này giúp H3CR-AP dễ dàng ghép nối trực tiếp với đầu ra của các bộ điều khiển logic (PLC), cảm biến bán dẫn cấp nguồn độc lập hoặc mạch rơ le có mức điện áp tương thích mà không cần thêm bộ đệm trung gian chuyển đổi tín hiệu.
Phân tích 6 chế độ làm việc tích hợp
Người vận hành có thể thay đổi chế độ hoạt động dễ dàng bằng núm xoay chuyển mạch Mode ở góc dưới mặt hiển thị:
- Chế độ A (ON-delay): Đếm thời gian trễ mở tiếp điểm sau khi kích hoạt tín hiệu Start. Tiếp điểm chuyển trạng thái khi hết thời gian cài đặt và giữ nguyên cho đến khi tín hiệu bị ngắt.
- Chế độ B (Flicker OFF start): Chu kỳ nhấp nháy tuần hoàn bắt đầu bằng trạng thái OFF của rơ le, sau đó luân phiên đảo trạng thái theo khoảng thời gian đã chọn.
- Chế độ B2 (Flicker ON start): Tương tự chế độ B nhưng ngay khi có tín hiệu kích hoạt, rơ le sẽ lập tức đóng tiếp điểm (ON) trước khi bước vào chu kỳ luân phiên.
- Chế độ C (Signal ON/OFF-delay): Tạo độ trễ thời gian ở cả hai sườn chuyển trạng thái: khi bắt đầu cấp tín hiệu kích hoạt và khi ngắt tín hiệu.
- Chế độ D (Signal OFF-delay): Rơ le đóng ngay khi có tín hiệu ngắt Start và chỉ mở ra sau khi thời gian cài đặt trôi qua tính từ thời điểm tín hiệu điều khiển mất đi.
- Chế độ E (Interval): Tiếp điểm lập tức đóng ngay khi nhận tín hiệu điều khiển và tự động nhả sau đúng khoảng thời gian đặt trước, bất kể tín hiệu kích hoạt duy trì hay kết thúc sớm.
Dải thời gian rộng và tính linh hoạt trong điều chỉnh
Mặt trước thiết bị bố trí hai công tắc gạt phụ cho phép kết hợp linh hoạt giữa hệ số nhân (1.2, 3, 12, 30) và đơn vị thời gian (giây – sec, phút – min, giờ – hrs, 10 giờ – 10h). Sự kết hợp này mang lại dải định thì trải rộng từ 0,05 giây cho các tác vụ cắt trễ máy đóng gói đến 300 giờ cho các chu kỳ sấy, ủ công nghiệp dài hạn mà không cần thay đổi phần cứng.
Sơ đồ phân bổ chân đế 11 chân cắm
H3CR-AP sử dụng chuẩn đế tròn 11 chân với chức năng chuyên biệt:
- Chân 2 và Chân 10: Cấp nguồn hoạt động cho timer (100–240 VAC hoặc 100–125 VDC).
- Chân 1, 3, 4: Cụm tiếp điểm rơ le đầu ra số 1 (Chân 1 là chân chung – COM, 1-4 thường đóng NC, 1-3 thường mở NO).
- Chân 11, 8, 9: Cụm tiếp điểm rơ le đầu ra số 2 (Chân 11 là chân chung – COM, 11-8 thường đóng NC, 11-9 thường mở NO).
- Chân 5, 6, 7: Các chân nhận tín hiệu đầu vào điều khiển từ bên ngoài (Start – kích hoạt, Reset – hoàn nguyên trạng thái ban đầu, Gate – tạm dừng đếm xung nhịp).
Lưu ý thực tế khi lắp đặt và vận hành
- Tránh nhầm lẫn đầu vào: Không cấp trực tiếp điện áp nguồn ngoài dải định mức vào các chân tín hiệu 5, 6, 7 để tránh làm hỏng mạch cách ly bán dẫn bên trong.
- Bảo vệ tiếp điểm: Khi sử dụng rơ le ngõ ra để đóng cắt cuộn hút khởi động từ hoặc van điện từ (tải cảm biến thiên dòng cao), nên đấu song song mạch dập hồ quang RC hoặc diode dập xung ngược để kéo dài tuổi thọ cơ khí và tiếp điểm.
- Không xoay núm chọn chế độ khi đang cấp nguồn: Để thay đổi dải đo (sec/min/hrs) hoặc chế độ (A, B, C, D, E), cần ngắt nguồn thiết bị trước khi chuyển đổi nhằm đảm bảo bộ vi xử lý nhận diện chính xác cấu hình mới.
