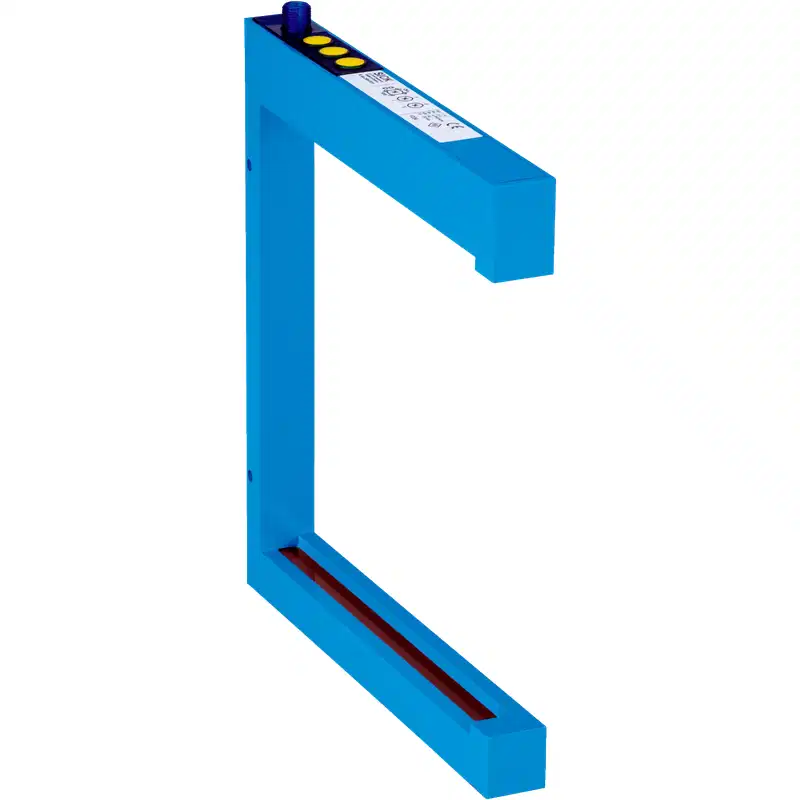

Lưới quang tự động Sick FLG4-20018021 Độ cao phát hiện 180 mm

Thông số kỹ thuật lưới quang tự động SICK FLG4-20018021

Khả năng phát hiện nhanh và chính xác

SICK FLG4-20018021 là lưới quang tự động thuộc dòng FLG, sử dụng nguyên lý phát – thu để tạo vùng giám sát liên tục. Khi vật thể đi qua và che khuất một hoặc nhiều tia sáng, cảm biến tạo tín hiệu chuyển mạch để điều khiển thiết bị phía sau như băng tải, cơ cấu phân loại, máy đóng gói hoặc hệ thống tự động hóa.

Với khoảng cách tia 4 mm, thiết bị phù hợp cho các ứng dụng cần kiểm soát vật thể nhỏ hoặc phát hiện vật thể đi qua vùng rộng. Thời gian đáp ứng dưới 0,1 ms và tần số chuyển mạch 5.000 Hz giúp FLG4-20018021 đáp ứng tốt trong các dây chuyền có tốc độ vận chuyển cao.

Phát hiện vật thể ở chế độ động và tĩnh

• Vật thể nhỏ nhất có thể phát hiện ở chế độ động: 2 mm.
• Vật thể nhỏ nhất có thể phát hiện ở chế độ động với điều kiện nêu trong cấu hình cảm biến: 4 mm.
• Vật thể nhỏ nhất có thể phát hiện ở chế độ tĩnh: 6 mm.
• Chiều cao phát hiện danh định: 180 mm.

Khả năng phát hiện thực tế còn phụ thuộc vào hướng di chuyển, tốc độ vật thể, khoảng cách lắp đặt giữa bộ phát và bộ thu, độ trong suốt, màu sắc và hình dạng của sản phẩm.

Thiết kế phù hợp cho hệ thống điều khiển công nghiệp

Thiết bị hoạt động với nguồn DC 18–30 V, tương thích với dải điện áp điều khiển phổ biến trong tủ điện công nghiệp. Ngõ ra chuyển mạch PNP hoặc NPN giúp kết nối với nhiều loại PLC, bộ điều khiển máy và mô-đun I/O khác nhau. Dòng tải ngõ ra tối đa là 100 mA, vì vậy cần kiểm tra dòng tiêu thụ của tải trước khi đấu nối trực tiếp.

Chức năng chuyển mạch sáng/tối được điều chỉnh bằng núm xoay, cho phép lựa chọn trạng thái ngõ ra theo yêu cầu của mạch điều khiển. Đầu nối M12 4 chân giúp việc lắp đặt, tháo thay thế và bảo trì thuận tiện hơn trong môi trường sản xuất.

Bảo vệ và độ bền khi vận hành

• Vỏ nhôm sơn, kích thước gọn với chiều sâu 25 mm.
• Cấp bảo vệ IP65, chống bụi và tia nước từ nhiều hướng.
• Bảo vệ đảo cực nguồn.
• Bảo vệ ngắn mạch ngõ ra.
• Có khả năng chống xung nhiễu trên đường tín hiệu.
• Khả năng chịu rung và chịu sốc theo các tiêu chuẩn EN 60068-2-6 và EN 60068-2-27.
• Khả năng miễn nhiễm ánh sáng môi trường lên đến 10.000 lux đối với ánh sáng mặt trời.

Ứng dụng thực tế của SICK FLG4-20018021

Lưới quang SICK FLG4-20018021 có thể được sử dụng trong các hệ thống tự động hóa cần phát hiện vật thể đi qua vùng giám sát mà không cần tiếp xúc trực tiếp. Một số ứng dụng phù hợp gồm:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm hoặc phôi trong dây chuyền.
• Kiểm soát vật thể trong máy đóng gói.
• Phát hiện thiếu sản phẩm, kẹt sản phẩm hoặc sản phẩm đi sai vị trí.
• Giám sát chiều cao, khoảng trống hoặc sự xuất hiện của vật thể.
• Điều khiển cơ cấu phân loại, đẩy sản phẩm và cấp phôi tự động.
• Giám sát lối đi hoặc vùng thao tác trong máy công nghiệp.

Lưu ý khi lắp đặt và lựa chọn

Bộ phát và bộ thu cần được lắp đối diện, thẳng hàng và chắc chắn để các tia sáng truyền ổn định qua vùng phát hiện. Khi căn chỉnh, cần hạn chế rung động cơ khí, ánh sáng chiếu trực tiếp vào bộ thu và các bề mặt phản xạ mạnh có thể gây nhiễu tín hiệu.

Trước khi đưa vào vận hành, cần kiểm tra các yếu tố sau:

• Điện áp cấp nằm trong khoảng DC 18–30 V.
• Loại ngõ ra PNP hoặc NPN phù hợp với PLC và mạch điều khiển.
• Dòng tải không vượt quá 100 mA.
• Đầu nối M12 4 chân và dây dẫn được lắp đúng, chắc chắn.
• Khoảng cách lắp đặt và vùng phát hiện đáp ứng kích thước sản phẩm cần kiểm tra.
• Mặt quang sạch, không bị bụi, dầu hoặc vật liệu bám che khuất.

FLG4-20018021 nên được lựa chọn khi hệ thống cần lưới quang có chiều cao phát hiện 180 mm, khoảng cách tia 4 mm, tốc độ đáp ứng cao và khả năng làm việc trong môi trường công nghiệp có bụi hoặc tia nước ở mức phù hợp với cấp bảo vệ IP65.
