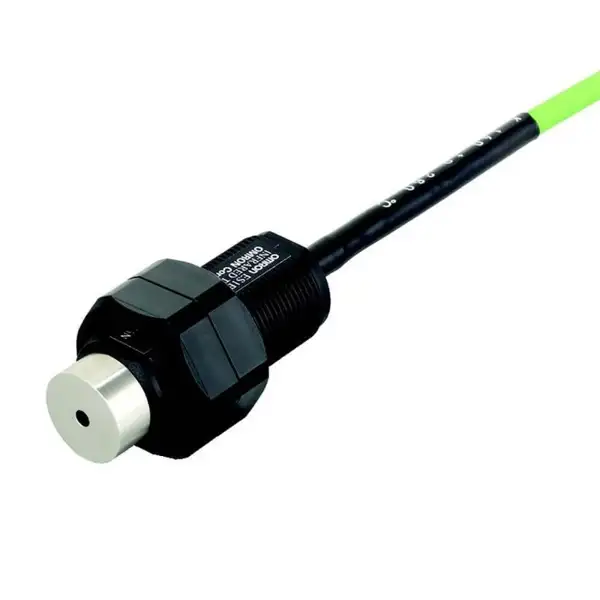

Cảm biến nhiệt hồng ngoại Omron ES1B 60-120C ngõ ra can K

Thông số kỹ thuật cảm biến nhiệt hồng ngoại Omron ES1B 60-120C

Cơ chế chuyển đổi tín hiệu tương đương Thermocouple K

Khác biệt lớn nhất của dòng cảm biến nhiệt hồng ngoại Omron ES1B là khả năng mô phỏng tín hiệu tương đương cặp nhiệt điện K. Bên trong cảm biến tích hợp cụm pin nhiệt điện (thermopile) thu nhận bức xạ hồng ngoại cùng mạch bù nhiệt độ môi trường thụ động, cho phép chuyển đổi nhiệt lượng bề mặt vật thể thành mức điện áp mili-volt (mV) trùng khớp với đặc tính của đầu dò can K.

Nhờ cấu chế này, ES1B 60-120C hoạt động mà hoàn toàn không cần nguồn cấp điện phụ trợ 12V hay 24V DC. Người dùng có thể đấu nối trực tiếp 2 dây tín hiệu vào cổng nhận can K của các bộ điều khiển nhiệt độ tiêu chuẩn (như Omron E5CC, E5EC, E5CN hoặc bộ ghi dữ liệu) mà không phải mua thêm bộ chuyển đổi tín hiệu chuyên dụng.

Đặc tính quang học và xác định khoảng cách đo

Cảm biến ES1B 60-120C thu nhận bức xạ theo một góc nhìn mở rộng dạng nón (Field of View). Kích thước điểm đo trên bề mặt vật thể tỷ lệ thuận với khoảng cách lắp đặt từ đầu cảm biến đến đối tượng:

• Tỷ lệ điểm đo: Góc đo quang học khoảng 35°. Khi khoảng cách đặt cảm biến tăng lên, diện tích vùng đo bề mặt cần phải đủ lớn để trọn vẹn nằm trong trường nhìn của thấu kính.
• Yêu cầu vùng mục tiêu: Đối tượng đo cần có diện tích bao phủ lớn hơn diện tích chùm tia quang học tại khoảng cách đó. Nếu vật thể nhỏ hơn vùng quan sát, cảm biến sẽ thu nhận cả nhiệt độ của nền xung quanh, dẫn đến kết quả đo bị sai lệch.
• Hệ số phát xạ (Emissivity): Cảm biến được hiệu chuẩn dựa trên bề mặt có độ phát xạ gần với vật đen lý tưởng (ε = 0,95). Với các bề mặt có độ phản xạ cao như kim loại bóng, nhôm sáng hoặc thép mạ, cần sơn phủ mờ hoặc dán băng keo chịu nhiệt chuyên dụng để đảm bảo độ chính xác.

Lựa chọn model trong dải sản phẩm Omron ES1B

Dòng cảm biến ES1B được chia thành nhiều model cố định dải nhiệt để tối ưu hóa độ dốc điện áp đầu ra tương ứng can K:

• ES1B 10-70C: Đo dải nhiệt thấp từ 10 °C đến 70 °C, phù hợp cho quy trình giám sát thực phẩm lạnh, kiểm soát nhiệt độ cuộn màng hoặc vật liệu nhạy nhiệt.
• ES1B 60-120C: Dải trung bình từ 60 °C đến 120 °C, tối ưu cho các công đoạn sấy nhiệt độ thấp, đo nhiệt độ bề mặt trục lăn ép nhựa, con lăn cao su, dệt may hoặc bao bì đóng gói.
• ES1B 115-165C: Đo từ 115 °C đến 165 °C, dùng cho quy trình ép nhiệt, hàn nhiệt túi màng phức hợp.
• ES1B 140-200C: Dải nhiệt cao nhất trong dòng, từ 140 °C đến 200 °C, thích hợp cho máy gia nhiệt khuôn dập, trục lăn cán màng nhiệt độ cao.

Quy cách đấu nối và lưu ý thực tế khi lắp đặt

Cáp đi kèm cảm biến là loại cáp chống nhiễu 4 lõi chuyên dụng dài 3 mét:

• Phân định dây tín hiệu: Trong 4 lõi dây, có 2 dây dẫn tín hiệu can K (+ và -) để kết nối trực tiếp vào ngõ vào thermocouple của đồng hồ điều khiển nhiệt độ. Các lõi và vỏ bọc giáp còn lại dùng cho mạch bù và nối đất chống nhiễu tín hiệu.
• Bảo vệ môi trường làm việc: Thân cảm biến đạt chuẩn IP65, tuy nhiên mắt kính quang học phải luôn được giữ sạch bụi bẩn, hơi ẩm và dầu mỡ. Trong môi trường nhiều bụi hoặc hơi dung môi, nên trang bị thêm ống thổi khí sạch bảo vệ thấu kính.
• Nhiệt độ thân cảm biến: Nhiệt độ môi trường xung quanh thân cảm biến không được vượt quá 55 °C. Nếu vị trí lắp đặt gần nguồn nhiệt phát xạ mạnh, cần làm mát cảm biến bằng tấm chắn nhiệt hoặc gá làm mát để bảo vệ cụm thermopile bên trong.
