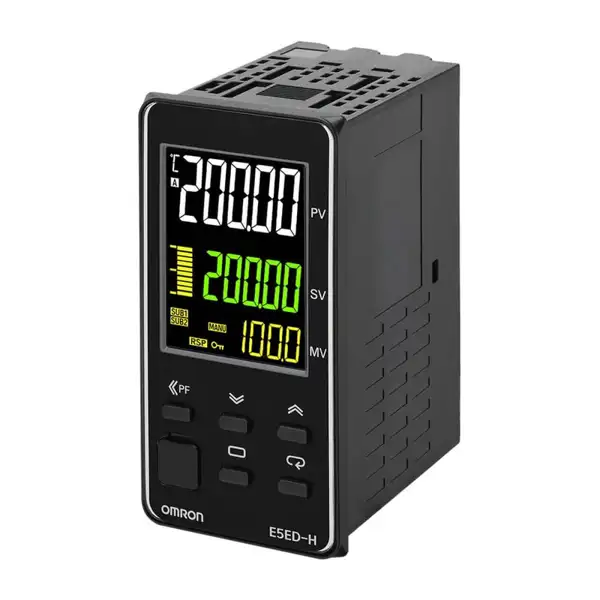

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5ED-HRR4ABM-025
Bộ điều khiển nhiệt độ Omron E5ED-HRR4ABM-025 thuộc dòng E5_D cao cấp, sở hữu thiết kế mặt ngang 1/8 DIN cùng công nghệ kiểm soát nhiệt độ thích ứng tự động (Adaptive Control). Dưới đây là bảng thông số vận hành chi tiết của thiết bị:
| Thông số | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | Omron |
| Dòng sản phẩm | E5ED (Thuộc series E5_D) |
| Kích thước mặt trước | 96 x 48 mm (Dạng ngang, chuẩn DIN 1/8) |
| Nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Công suất tiêu thụ | Tối đa khoảng 11 VA |
| Ngõ vào cảm biến (Universal) |
Cặp nhiệt điện (Thermocouple): K, J, T, E, L, U, N, R, S, B, C (WRe5-26), PL II Nhiệt điện trở (RTD): Pt100, JPt100 Tín hiệu analog: 4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Chu kỳ lấy mẫu | 50 ms |
| Ngõ ra điều khiển 1 & 2 | Rơ le kép (Relay – SPST-NO, 250 VAC, 5 A tải thuần trở) |
| Ngõ ra phụ (Alarm) | 4 ngõ ra rơ le (SPST-NO, 250 VAC, 2 A) |
| Ngõ vào sự kiện (Event Inputs) | 4 ngõ vào tiếp điểm hoặc transistor |
| Chức năng giám sát điện trở nhiệt (HBA) | Hỗ trợ ngõ vào biến dòng CT để phát hiện đứt tải nhiệt hoặc chập SSR (hệ thống gia nhiệt 1 pha hoặc 3 pha) |
| Cổng giao tiếp truyền thông | RS-485 (CompoWay/F hoặc Modbus-RTU) |
| Phương thức đấu nối | Cầu đấu Push-In Plus (cắm dây trực tiếp) |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID (tự động dò tìm thông số Autotuning / điều khiển thích ứng) |
| Cấp bảo vệ mặt trước | IP66 (chống bụi và chống tia nước áp lực thấp theo chuẩn IEC 60529) |
Đặc trưng cấu hình phần cứng của mã E5ED-HRR4ABM-025
Ký hiệu kỹ thuật của biến thể E5ED-HRR4ABM-025 xác định trực tiếp hệ thống vào/ra và phương thức lắp đặt:
- Dạng điều khiển kép RR (Relay – Relay): Thiết bị tích hợp 2 đầu ra rơ le độc lập, phù hợp nhất cho các hệ thống yêu cầu điều khiển gia nhiệt/làm mát (Heating/Cooling) đồng thời hoặc chuyển đổi hai cấp công suất mà không cần dùng thêm khối mở rộng.
- 4 ngõ ra cảnh báo độc lập: Cung cấp khả năng cấu hình nhiều ngưỡng an toàn cùng lúc, chẳng hạn như cảnh báo nhiệt độ cao, cảnh báo sai lệch tuyệt đối, cảnh báo đứt dây cảm biến và cảnh báo đứt điện trở sấy.
- Khối đấu dây Push-In Plus: Toàn bộ mặt sau sử dụng cơ cấu nhả chốt bằng lò xo, dây dẫn có đầu bấm (ferrule) chỉ cần ấn thẳng vào chân cắm mà không cần siết ốc vít. Thiết kế này giúp triệt tiêu hoàn toàn rủi ro lỏng mối nối do rung chấn liên tục trong quá trình dây chuyền vận hành.
- Cổng truyền thông nối tiếp RS-485: Hỗ trợ kết nối đồng thời với PLC, HMI hoặc hệ thống SCADA để ghi nhận dữ liệu nhiệt độ trực tuyến, thay đổi giá trị đặt (SV) từ xa mà không cần thao tác trực tiếp trên mặt tủ.
Công nghệ kiểm soát nhiệt độ nâng cao trên dòng E5_D
Khác biệt lớn nhất của dòng E5ED so với các thế hệ điều khiển nhiệt độ truyền thống (như E5CN hay E5EC tiêu chuẩn) nằm ở các thuật toán được tối ưu cho các môi trường biến động nhiệt khắc nghiệt:
Điều khiển thích ứng (Adaptive Control)
Trong các ứng dụng đóng gói tốc độ cao hoặc máy đùn nhựa, nhiệt độ khuôn thường xuyên bị xáo trộn do chu kỳ nạp phôi hoặc vật liệu tiếp xúc liên tục. Thuật toán thích ứng trên E5ED liên tục tính toán phản ứng của hệ thống và tự động cập nhật lại các giá trị PID theo thời gian thực mà không cần kỹ sư phải kích hoạt lại tính năng Autotuning thủ công.
Phát hiện suy giảm chất lượng điện trở sấy
Kết hợp cùng biến dòng CT, thiết bị không chỉ báo đứt tải khi điện trở cháy hoàn toàn mà còn có khả năng theo dõi dòng điện tiêu thụ định kỳ. Khi thanh nhiệt có dấu hiệu oxy hóa làm tăng điện trở hoặc dòng rò qua tiếp điểm điều khiển, bộ điều khiển sẽ kích hoạt cảnh báo sớm để đội ngũ bảo trì xử lý trước khi dây chuyền phát sinh lỗi sản phẩm.
So sánh E5ED-HRR4ABM-025 với các biến thể cùng phân khúc
Để đảm bảo chọn đúng mã linh kiện cho tủ điện, cần phân biệt rõ biến thể này với các lựa chọn ngõ ra khác trong series E5ED:
- So với E5ED-HQQ4ABM-025: Mã đuôi QQ sử dụng đầu ra xung điện áp (Voltage output 12 VDC) chuyên dụng để kích hoạt rơ le bán dẫn (SSR). Mã RR (sản phẩm hiện tại) sử dụng tiếp điểm rơ le cơ khí (Relay), chu kỳ đóng cắt phù hợp cho khởi động từ (Contactor), van điện từ hoặc tải có quán tính nhiệt lớn.
- So với E5ED-HRR2ABM-025: Số 2 đại diện cho cầu đấu bắt vít truyền thống (Screw terminals), trong khi số 4 là cầu đấu lò xo Push-In Plus giúp rút ngắn khoảng 60% thời gian thi công tủ điện.
- So với kích thước E5CD: E5CD có dạng vuông 48 x 48 mm, trong khi E5ED có bề mặt ngang 96 x 48 mm giúp hiển thị cùng lúc 3 dòng dữ liệu (PV, SV và thông số phụ/dòng tải CT) với cỡ chữ lớn, thuận tiện quan sát từ khoảng cách xa trong nhà xưởng.
Lưu ý kỹ thuật khi đấu nối và vận hành
- Tuân thủ giới hạn dòng ngõ ra rơ le: Tiếp điểm ngõ ra điều khiển chỉ chịu dòng thuần trở tối đa 5 A ở 250 VAC. Nếu điều khiển tải cảm ứng công suất lớn hoặc điện trở sấy công nghiệp trực tiếp, bắt buộc phải kéo qua rơ le trung gian hoặc khởi động từ phụ trợ để tránh hiện tượng dính tiếp điểm do hồ quang.
- Tách biệt đường dây tín hiệu: Cáp cảm biến nhiệt độ (đặc biệt là dây bù nhiệt thermocouple và cáp tín hiệu analog 4-20mA) phải đi trong máng dây riêng, cách xa các đường động lực của biến tần, động cơ hoặc nguồn cấp của thanh gia nhiệt nhằm ngăn ngừa nhiễu sóng làm sai lệch chu kỳ lấy mẫu 50 ms.
- Tiếp địa và điện trở kết thúc cho RS-485: Khi nối mạng RS-485 nhiều thiết bị về PLC hoặc máy tính giám sát, cần sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (Shielded Twisted Pair – STP) và lắp điện trở đầu cuối 120 Ω tại hai điểm mút của đường truyền để đảm bảo đường truyền ổn định ở tốc độ baud cao.
