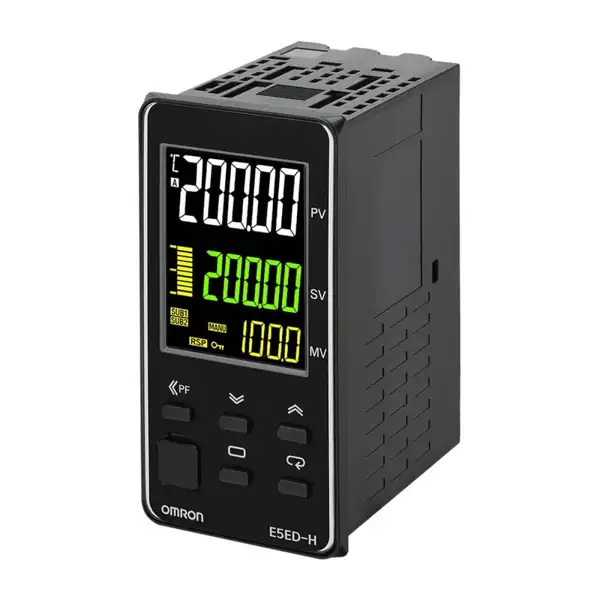

Thông số kỹ thuật E5ED-HQQ4DBM-025 Omron
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | E5ED-HQQ4DBM-025 |
| Hãng sản xuất | Omron |
| Dòng sản phẩm | E5ED (Dòng cao cấp E5_D) |
| Kích thước mặt tủ | 48 x 96 mm (chuẩn 1/8 DIN dạng đứng), chiều sâu thân ngắn |
| Nguồn cấp | 24 VAC (50/60 Hz) hoặc 24 VDC |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Đầu vào cảm biến (Universal) |
Nhiệt điện trở: K, J, T, E, L, U, N, R, S, B, C/W, PL II Điện trở nhiệt: Pt100, JPt100 Tín hiệu tương tự: 4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Chu kỳ lấy mẫu | 50 ms (đáp ứng tốc độ cao) |
| Ngõ ra điều khiển chính 1 & 2 | Ngõ ra xung điện áp kép (12 VDC ±20%, 21 mA) điều khiển relay bán dẫn (SSR) phục vụ gia nhiệt/làm mát độc lập |
| Ngõ ra phụ (Auxiliary outputs) | 4 ngõ ra rơ-le độc lập (SPST-NO, 250 VAC, 2 A) |
| Ngõ vào sự kiện (Event inputs) | 4 ngõ vào tiếp điểm khô hoặc transistor NPN/PNP |
| Ngõ vào biến dòng (CT inputs) | Hỗ trợ tối đa 4 cổng CT, giám sát đứt dây đốt cho tải 1 pha và 3 pha |
| Cổng truyền thông | RS-485 (giao thức CompoWay/F hoặc Modbus-RTU) |
| Phương pháp đấu dây | Khối cầu đấu Push-In Plus (bấm cắm nhanh, chống rung) |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID nâng cao (độc lập cho chế độ Heat và Cool) |
Giải mã cấu hình phần cứng chuyên biệt E5ED-HQQ4DBM-025
Ký hiệu mã của Omron thể hiện các đặc tính kỹ thuật cốt lõi giúp hệ thống tối ưu hóa vận hành trong môi trường công nghiệp:
- H (High Performance): Dòng vi xử lý xử lý tín hiệu tốc độ cao với chu kỳ quét 50 ms, thích hợp cho các tiến trình thay đổi nhiệt độ tức thời trong ngành đóng gói, ép đùn và ép phun nhựa.
- QQ (Dual Voltage Outputs): Cả hai kênh điều khiển chính và phụ đều là dạng xung áp (Voltage pulse 12 VDC) kích thích SSR. Thiết kế này lý tưởng cho các cụm gia nhiệt/làm mát (Heat/Cool) tuần hoàn bằng bán dẫn, loại bỏ hiện tượng mòn tiếp điểm cơ học khi đóng cắt liên tục.
- 4 (4 Relay Aux Outputs): Cung cấp 4 rơ-le độc lập để gán các chức năng cảnh báo ngưỡng nhiệt độ tuyệt đối, nhiệt độ lệch, phát hiện lỗi mạch gia nhiệt hoặc kích hoạt các trạng thái logic khác mà không cần thêm PLC ngoài.
- D (24 VAC/VDC): Sử dụng nguồn điện hạ áp an toàn, tương thích với tủ điện công nghiệp dùng nguồn chuyển mạch 24 VDC.
- B (Push-In Plus Terminal): Khối đấu dây lò xo cắm trực tiếp không dùng ốc siết, duy trì lực ép tiếp xúc đều đặn, không bị lỏng do rung chấn máy móc và giảm tới 60% thời gian thi công tủ điện.
- M-025: Tích hợp bo mạch mở rộng đầy đủ nhất gồm truyền thông RS-485, 4 đầu vào biến dòng CT và 4 đầu vào sự kiện (Event Inputs).
Khả năng giám sát tải 3 pha và bảo vệ bộ gia nhiệt
Biến thể E5ED-HQQ4DBM-025 tích hợp 4 cổng CT (Current Transformer), cho phép bộ điều khiển thực hiện đồng thời hai cơ chế bảo vệ quan trọng:
- Heater Burnout Alarm (HB): Phát hiện dây đốt bị đứt hoặc đứt một pha trong lưới điện trở 3 pha tam giác hoặc sao. Khi dòng điện qua CT tụt xuống dưới ngưỡng cài đặt trong chu kỳ ON, thiết bị lập tức cảnh báo qua màn hình và tiếp điểm rơ-le.
- Heater Short-circuit Alarm (HS): Phát hiện hiện tượng rò dòng hoặc ngắn mạch SSR (tiếp điểm bán dẫn bị đánh thủng dẫn thông liên tục). Ngay cả khi bộ điều khiển ở trạng thái OFF, nếu biến dòng vẫn ghi nhận dòng tải, hệ thống sẽ kích hoạt rơ-le an toàn ngắt contactor tổng để chống quá nhiệt mất kiểm soát.
Cơ chế điều khiển Heat/Cool tối ưu bằng thuật toán 2-PID
Nhờ cấu hình hai ngõ ra SSR (QQ), E5ED-HQQ4DBM-025 điều khiển song song quá trình gia nhiệt (Heating) và làm mát (Cooling) trên cùng một vòng lặp kín:
- Tự động dò thông số thích ứng (AT – Auto Tuning): Bộ điều khiển tự tính toán hai dải hệ số PID riêng biệt cho gia nhiệt và làm mát, giải quyết bài toán chênh lệch tốc độ truyền nhiệt (tốc độ gia nhiệt qua điện trở thường nhanh hơn tốc độ làm mát bằng quạt gió hoặc nước tuần hoàn).
- Chức năng Deadband/Overlap: Cho phép điều chỉnh vùng chết (Deadband) để tránh tình trạng hệ thống vừa gia nhiệt vừa xả lạnh gây lãng phí năng lượng, hoặc thiết lập vùng gối đầu (Overlap) để giữ dải nhiệt phẳng tuyệt đối tại điểm đặt (SV).
Tích hợp hệ thống qua truyền thông RS-485 và ngõ vào sự kiện
Mã sản phẩm này hỗ trợ kết nối mạng linh hoạt mà không đòi hỏi thiết bị chuyển đổi trung gian:
- Giao tiếp Modbus-RTU / CompoWay/F: Kết nối trực tiếp với HMI, PLC hoặc hệ thống SCADA để giám sát PV (Process Value), thay đổi SV (Set Point), đọc trạng thái dòng tải điện trở từ xa qua 2 dây tín hiệu chống nhiễu.
- Chức năng Programless Communication: Có thể liên kết trực tiếp dữ liệu với các dòng PLC Omron (CJ/CS/CP/NJ/NX series) hoặc PLC Mitsubishi (FX/Q series) thông qua bộ nhớ đệm mà không cần lập trình khối lệnh giao tiếp phức tạp trong PLC.
- 4 ngõ vào sự kiện (Event Inputs): Cho phép kích hoạt nhanh các trạng thái hoạt động thông qua nút nhấn hoặc tín hiệu số bên ngoài, bao gồm: chuyển đổi giữa 8 bộ giá trị đặt (Multi-SP), chuyển chế độ Run/Stop, chuyển chế độ Auto/Manual hoặc reset cảnh báo.
Lưu ý lắp đặt và thi công đầu nối Push-In Plus
- Quy cách dây dẫn: Khuyến nghị sử dụng dây mềm nhiều sợi có bấm đầu cos ferrule tiết diện 0.25 đến 1.5 mm² (AWG24 đến AWG16). Khi sử dụng đầu cos tròn có bọc nhựa, người lắp chỉ cần cắm trực tiếp vào lỗ tiếp điểm mà không cần dùng tuốc-nơ-vít.
- Tháo dây: Khi cần rút dây, sử dụng tuốc-nơ-vít dẹp có bề rộng lưỡi khoảng 2 mm nhấn nhẹ vào rãnh nhả khóa phía trên lỗ cắm. Không giật mạnh dây khi chưa mở ngàm giữ.
- Chống nhiễu tín hiệu: Đường truyền tín hiệu RS-485 và dây nối cảm biến can nhiệt/Pt100 phải đi riêng máng cáp với đường dây động lực điều khiển SSR và nguồn cấp cho thanh điện trở đốt.
- Chọn biến dòng CT: Sử dụng đúng các mã CT tương thích của Omron (như E54-CT1 hoặc E54-CT3) nối vào 4 ngõ vào CT chuyên dụng để đảm bảo độ chính xác của phép đo dòng điện tải.
