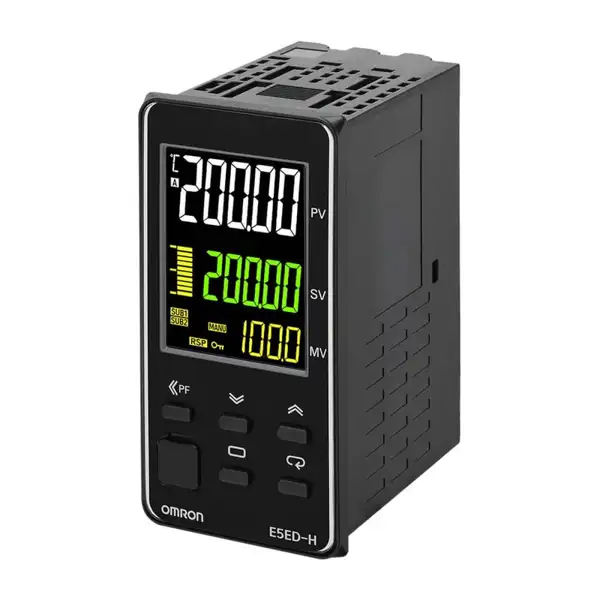

Bộ điều khiển nhiệt độ Omron E5ED-HQQ4ABM-025 96 x 48 mm

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5ED-HQQ4ABM-025

Cấu hình ngõ ra kép SSR và kiểm soát nhiệt độ nâng cao

Ký hiệu “QQ” trong mã sản phẩm chỉ định hai ngõ ra điện áp 12 VDC chuyên dụng để kích hoạt rơ le bán dẫn (SSR). Thiết kế này tối ưu cho các hệ thống đòi hỏi đáp ứng nhiệt nhanh và liên tục, đặc biệt là các quy trình kết hợp gia nhiệt và làm mát (Heating/Cooling control) độc lập. Thay vì sử dụng rơ le cơ khí có giới hạn về chu kỳ đóng ngắt, ngõ ra xung điện áp SSR cho phép thiết lập thời gian chu kỳ (cycle time) xuống mức rất nhỏ mà không lo hiện tượng hồ quang hay mài mòn tiếp điểm.

Bộ điều khiển sở hữu chu kỳ lấy mẫu 50 ms kết hợp thuật toán PID chuyên sâu cho ngành nhựa và bao bì, giúp ngăn ngừa tình trạng vọt lố nhiệt (overshoot) khi khởi động hoặc khi máy chạy ở tốc độ cao. Tính năng điều chỉnh thích ứng tự động bù trừ các thay đổi nhiệt do ma sát cơ khí hoặc nhiệt sinh ra từ nguyên liệu trong quá trình sản xuất.

Giám sát đứt điện trở đốt và bảo vệ gia nhiệt 3 pha

Biến thể đuôi -025 tích hợp sẵn 2 cổng nhận tín hiệu từ biến dòng CT (Current Transformer). Tính năng này mang lại giải pháp giám sát an toàn toàn diện cho các thanh điện trở gia nhiệt:

• Cảnh báo đứt điện trở (Heater Burnout – HB): Phát hiện kịp thời tình trạng hở mạch, đứt một nhánh điện trở trong cụm thanh nhiệt 3 pha hoặc 1 pha mà nhiệt độ chưa kịp suy giảm rõ rệt.
• Cảnh báo ngắn mạch SSR (Heater Short – HS): Giám sát dòng rò khi SSR bị đánh thủng hoặc tiếp điểm dính, ngăn ngừa nguy cơ quá nhiệt gây cháy hỏng thiết bị và phế phẩm.
• 4 ngõ ra cảnh báo độc lập: Cho phép phân cấp tín hiệu báo động ra đèn còi tại chỗ, ngắt contactor an toàn hoặc gửi cảnh báo về PLC trung tâm.

Công nghệ cầu đấu Push-In Plus và cổng truyền thông RS-485

Khác biệt hoàn toàn so với các khối đấu dây bắt vít truyền thống, ký hiệu “B” biểu thị khối domino sử dụng cơ cấu lò xo Push-In Plus:

• Tiết kiệm thời gian đấu nối: Thao tác cắm dây nhanh chóng bằng một chuyển động duy nhất với dây bấm cosse pin (ferrule), giảm tới 60% thời gian thi công tủ điện.
• Khả năng chống rung tuyệt đối: Lực kẹp lò xo duy trì lực ép ổn định lên lõi đồng, loại bỏ hoàn toàn nguy cơ lỏng ốc siết khi vận hành trên các máy có độ rung cao như máy ép đùn, máy dập, máy đóng gói. Không yêu cầu bảo trì siết lại định kỳ.
• Tích hợp mạng linh hoạt: Cổng RS-485 hỗ trợ chuẩn CompoWay/F độc quyền của Omron và chuẩn Modbus-RTU công nghiệp. Người dùng có thể dễ dàng liên kết hàng loạt bộ điều khiển E5ED với màn hình HMI, PLC hoặc hệ thống SCADA để giám sát và thay đổi công thức cài đặt (Recipe) từ xa.

Đối tượng ứng dụng và kinh nghiệm lắp đặt thực tế

Với định dạng nằm ngang 96 x 48 mm kết hợp màn hình hiển thị trực quan, E5ED-HQQ4ABM-025 là lựa chọn tiêu chuẩn cho các hệ thống đòi hỏi cả tốc độ xử lý và độ an toàn cao:

• Máy ép nhựa, máy đùn nhựa: Kiểm soát chính xác nhiệt độ các vùng nòng trục (barrel) và đầu đùn nơi yêu cầu cả vòng nhiệt làm nóng và quạt thổi làm mát đồng thời.
• Hệ thống dán màng nhiệt bao bì: Ứng dụng thanh hàn nhiệt độ cao chạy liên tục, giảm thiểu dao động nhiệt khi dao cắt tác động vào màng film.
• Lò sấy công nghiệp, bể nhiệt hoá chất: Tận dụng 4 ngõ vào sự kiện để chuyển đổi linh hoạt giữa các giá trị cài đặt nhiệt độ (Set Point) tương ứng với từng giai đoạn sấy hoặc chuyển đổi trạng thái Run/Stop.

Trong quá trình lắp đặt, cần đảm bảo dây tín hiệu can nhiệt (TC/Pt100) và dây biến dòng CT được đi tách biệt khỏi tuyến cáp động lực dẫn tới tải nhiệt hoặc động cơ biến tần nhằm ngăn chặn hiện tượng can nhiễu từ trường làm sai lệch kết quả đo.
