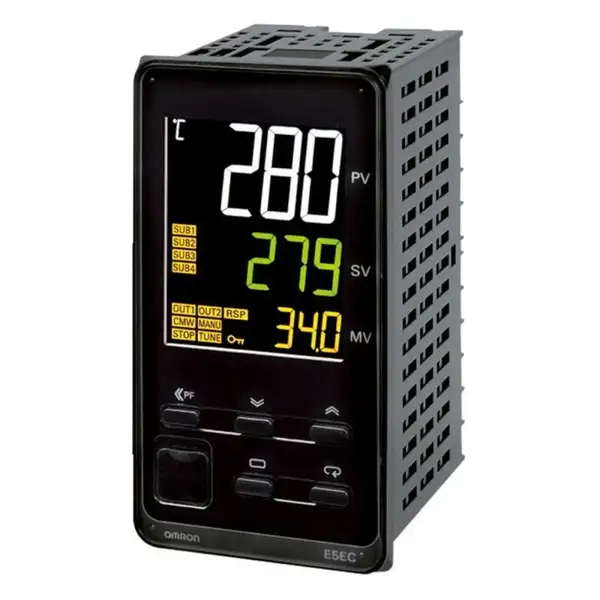

Bộ điều khiển nhiệt độ Omron E5EC-RX4D5M-010 24 VAC/VDC

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5EC-RX4D5M-010

Bộ điều khiển nhiệt độ E5EC-RX4D5M-010 thuộc dòng E5EC cao cấp của Omron, sở hữu kích thước mặt hiển thị 48 x 96 mm với màn hình LCD độ tương phản cao, chu kỳ lấy mẫu siêu tốc 50 ms và khả năng giám sát toàn diện hệ thống gia nhiệt.

Cấu hình phần cứng và vai trò của các khối chức năng

Phiên bản E5EC-RX4D5M-010 được thiết kế dành cho các ứng dụng đòi hỏi độ ổn định cao với nguồn điện một chiều hoặc xoay chiều điện áp thấp (24V), đồng thời yêu cầu nhiều kênh giám sát và tương tác ngoại vi:

• Hệ thống 4 ngõ ra phụ (Alarm Outputs): Cho phép cấu hình đồng thời nhiều mức cảnh báo độc lập, ví dụ: báo quá nhiệt mức cao, cảnh báo quá nhiệt mức thấp, ngắt an toàn buồng nhiệt và kích hoạt còi báo động mà không cần thêm module mở rộng.
• Khối 4 ngõ vào sự kiện (Event Inputs): Người vận hành có thể sử dụng các tiếp điểm ngoài để chuyển đổi nhanh các giá trị đặt (Multi-SP), chuyển chế độ Run/Stop, chuyển chế độ điều khiển tay (Manual) hoặc kích hoạt chu trình tự dò thông số PID (Auto-tuning).
• 2 ngõ vào biến dòng CT (Heater Burnout/SSR Failure): Cho phép giám sát dòng tiêu thụ của thanh điện trở đốt nóng. Khi kết hợp với 2 cảm biến CT, thiết bị có thể phát hiện tức thì tình trạng đứt dây điện trở hoặc chập rơle bán dẫn đối với tải 1 pha hoặc tải đốt nóng 3 pha cân bằng.
• Ngõ ra điều khiển dạng rơle tiếp điểm lớn: Tiếp điểm SPST-NO chịu dòng tới 5A trực tiếp điều khiển các contactor, van điện từ hoặc mạch cấp nguồn mà không bắt buộc phải qua rơle trung gian cỡ nhỏ.

Sự khác biệt giữa E5EC-RX4D5M-010 và các model phổ biến cùng series

Dòng E5EC có dải mã phong phú, việc hiểu rõ các ký tự mã giúp người kỹ thuật chọn chính xác biến thể phù hợp mà không gây lãng phí chi phí phần cứng:

• So với E5EC-QX4D5M-010: Mã QX xuất tín hiệu xung áp 12 VDC dùng để đóng cắt relay bán dẫn (SSR), phù hợp cho các chu kỳ nhiệt ngắn và yêu cầu điều chỉnh mịn liên tục. Mã RX (bản hiện tại) sử dụng tiếp điểm rơle cơ học, phù hợp nhất khi điều khiển qua khởi động từ (contactor) hoặc tải có quán tính nhiệt lớn.
• So với E5EC-RX4A5M-010: Ký tự “A” chỉ định nguồn cấp xoay chiều dải rộng 100-240 VAC. Ký tự “D” trên E5EC-RX4D5M-010 là phiên bản dùng nguồn an toàn 24 VAC/VDC, tiêu chuẩn bắt buộc trong nhiều tủ điều khiển chuẩn Châu Âu hoặc hệ thống nguồn dự phòng ắc quy công nghiệp.
• So với E5EC-RX2D5M-000: Mã cơ bản chỉ có 2 ngõ ra phụ và không có ngõ vào sự kiện hay ngõ vào CT. Biến thể RX4D5M-010 mở rộng tối đa lên 4 ngõ ra rơle, 4 event input và 2 CT input, phục vụ các quy trình tự động hóa phức tạp.

Lưu ý kỹ thuật khi đấu nối và vận hành

Để đảm bảo độ chính xác đo lường với chu kỳ lấy mẫu 50 ms và kéo dài tuổi thọ thiết bị, quá trình lắp đặt cần tuân thủ các nguyên tắc sau:

1. Đấu nối nguồn cấp và tải điều khiển

Thiết bị hoạt động ở điện áp 24 VAC/VDC. Cần kiểm tra kỹ cực tính khi dùng nguồn một chiều (chân cấp nguồn 24 VDC được quy định rõ trên sơ đồ thân máy). Không cấp nhầm nguồn 220 VAC vào chân nguồn của model này vì sẽ gây hỏng bo mạch bảo vệ nguồn ngay lập tức.

2. Bảo vệ tiếp điểm ngõ ra rơle

Tiếp điểm ngõ ra định mức 5 A (250 VAC) đối với tải thuần trở. Khi dùng để kích cuộn hút khởi động từ (tải cảm kháng), cần mắc thêm mạch triệt xung (RC snubber đối với cuộn hút AC hoặc diode dập xung ngược đối với cuộn hút DC) song song với cuộn dây contactor để tránh hồ quang làm mòn tiếp điểm rơle điều khiển.

3. Đi dây cảm biến và tín hiệu dòng CT

Đường dây dẫn từ cảm biến nhiệt độ (đặc biệt là tín hiệu mV của Can nhiệt hoặc tín hiệu mA) phải được tách biệt hoàn toàn khỏi máng dây động lực của động cơ, biến tần hoặc dây cấp nguồn thanh nhiệt. Dây biến dòng CT đưa về 2 chân CT input cần đi bằng cáp xoắn đôi để chống nhiễu cảm ứng từ dòng khởi động của các thiết bị lân cận.
