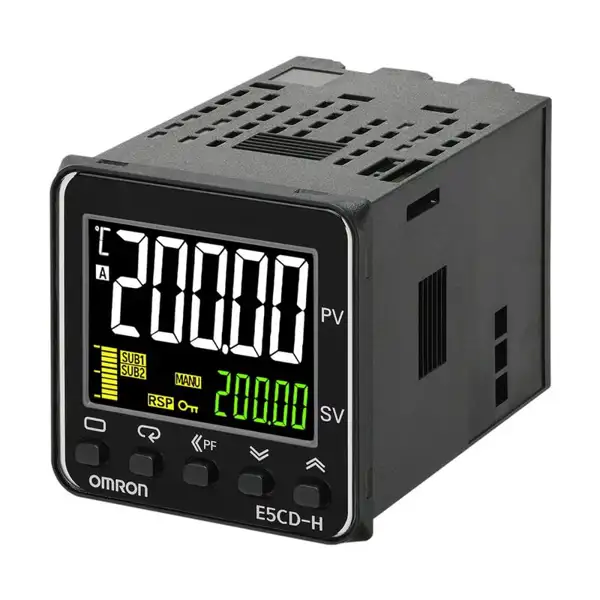

Thông số kỹ thuật E5CD-HCX2ABM-004 Omron
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | E5CD-HCX2ABM-004 |
| Dòng sản phẩm | E5CD Series (E5_D) |
| Hãng sản xuất | Omron |
| Kích thước mặt tủ | 48 x 48 mm (1/16 DIN), chiều sâu thân 60 mm |
| Điện áp nguồn cấp | 100 đến 240 VAC, 50/60 Hz |
| Công suất tiêu thụ | Tối đa khoảng 6.4 VA |
| Ngõ vào đa năng (Universal Input) |
• Can nhiệt (Thermocouple): K, J, T, E, L, U, N, R, S, B, C (WRe5-26), PL II • Nhiệt điện trở (RTD): Pt100, JPt100 • Tín hiệu tương tự (Analog): 4–20 mA, 0–20 mA, 1–5 V, 0–5 V, 0–10 V |
| Tốc độ lấy mẫu | 50 ms (đáp ứng chu kỳ điều khiển tốc độ cao) |
| Ngõ ra điều khiển chính | Dòng tuyến tính (Linear Current): 4 đến 20 mA DC hoặc 0 đến 20 mA DC (tải tối đa 500 Ω) |
| Ngõ ra cảnh báo (Auxiliary) | 2 tiếp điểm rơ le (SPST-NO, 250 VAC 2 A, tải thuần trở) |
| Giao tiếp truyền thông | RS-485 (hỗ trợ giao thức CompoWay/F và Modbus-RTU) |
| Ngõ vào sự kiện (Event Input) | 2 ngõ vào tiếp điểm không điện áp (Contact/Non-contact) |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID (tích hợp Auto-tuning và thuật toán Adaptive Control thích nghi) |
| Kiểu đấu dây | Khối cầu đấu lò xo Push-In Plus (chống rung, không dùng ốc vít) |
| Hiển thị | Màn hình LED kỹ thuật số 4 hàng/4 số, thanh hiển thị trạng thái và độ lệch nhiệt độ |
| Cấp bảo vệ mặt trước | IP66 (tiêu chuẩn chống bụi, chống tia nước mặt trước khi lắp kèm gioăng) |
Đặc tính vận hành của công nghệ điều khiển E5CD
Dòng E5CD là thế hệ điều khiển nhiệt độ cao cấp được Omron phát triển nhằm tối ưu hóa độ chính xác cho các hệ thống nhiệt động lực học phức tạp. Phiên bản E5CD-HCX2ABM-004 sở hữu những năng lực xử lý vượt trội so với các bộ điều khiển nhiệt độ thông thường:
- Thuật toán thích nghi Adaptive Control: Tự động phát hiện sự biến thiên của hệ thống (như thay đổi tải nhiệt, điện áp dao động, hiện tượng lão hóa vật liệu thanh nhiệt hoặc luồng gió thổi) để tự động điều chỉnh thông số PID theo thời gian thực mà không cần người vận hành can thiệp hay chạy lại quá trình Auto-tuning thủ công.
- Chu kỳ lấy mẫu 50 ms: Phản hồi tức thời với sự sụt giảm hoặc gia nhiệt đột ngột, triệt tiêu tối đa hiện tượng vọt lố (overshoot) và kéo dài thời gian ổn định dải nhiệt mục tiêu.
- Điều khiển tuyến tính 4–20 mA mượt mà: Thay vì đóng cắt dạng xung chu kỳ (như ngõ ra Relay hay SSR), ngõ ra dòng liên tục cho phép điều khiển góc mở van tuyến tính hoặc kết hợp với bộ điều khiển công suất thyristor (SCR), giúp duy trì nhiệt độ đồng đều tuyệt đối và bảo vệ độ bền của phần tử gia nhiệt.
Sự tiện lợi của khối đầu nối Push-In Plus
Ký hiệu B trong mã sản phẩm đại diện cho cấu trúc chân cắm dạng đẩy Push-In Plus. Cấu trúc này giải quyết triệt để các hạn chế cố hữu của cầu đấu bắt vít truyền thống:
- Rút ngắn thời gian thi công tủ điện: Thao tác đấu nối chỉ cần thao tác cắm trực tiếp đầu cos dạng kim (ferrule) vào lỗ cắm mà không cần vặn vít, giảm đến 60% thời gian đấu dây cho người lắp ráp tủ bảng điện.
- Khả năng chống rung lắc cơ học: Cơ cấu kẹp lò xo duy trì lực siết liên tục lên dây dẫn. Khi lắp đặt trên các máy móc rung động mạnh (máy đùn ép, máy đóng gói tốc độ cao), hiện tượng lỏng ốc vít gây chập chờn tiếp xúc hoặc phóng tia lửa điện hoàn toàn bị loại bỏ.
- Bảo trì thuận tiện: Tháo dây đơn giản chỉ với thao tác nhấn nhả bằng tuốc-nơ-vít dẹt tiêu chuẩn vào lẫy khóa cơ khí.
Khả năng kết nối truyền thông và quản lý tín hiệu phụ
Mã mở rộng -004 tích hợp sẵn cả cổng truyền thông RS-485 và 2 ngõ vào sự kiện, mở rộng tối đa khả năng tự động hóa trong dây chuyền:
- Mạng giám sát RS-485: Hỗ trợ đồng thời giao thức Modbus-RTU và CompoWay/F. Người tích hợp hệ thống có thể kết nối chuỗi tối đa 32 thiết bị về PLC, màn hình HMI hoặc hệ thống SCADA để thu thập dữ liệu nhiệt độ, thay đổi giá trị cài đặt (SV) từ xa và chẩn đoán lỗi tập trung.
- 2 ngõ vào sự kiện (Event Inputs): Cho phép kích hoạt các chức năng chuyển đổi nhanh bằng tín hiệu ngoài (như nút nhấn hoặc tiếp điểm từ PLC) bao gồm: chuyển đổi giữa các điểm đặt nhiệt độ khác nhau (Multi-SP), chuyển trạng thái RUN/STOP, hoặc chuyển đổi chế độ Manual sang Auto.
- 2 ngõ ra cảnh báo độc lập: Cấu hình linh hoạt cho các trạng thái cảnh báo lệch ngưỡng trên/dưới, cảnh báo tuyệt đối, hoặc cảnh báo hỏng cảm biến (sensor burn-out) để kích hoạt còi, đèn tháp hoặc liên động ngắt mạch an toàn.
So sánh cấu hình ngõ ra điều khiển trong phân khúc E5CD
Để đảm bảo chọn đúng thiết bị cho cơ cấu chấp hành của hệ thống, người dùng cần phân biệt rõ sự khác nhau giữa các biến thể cùng dòng:
| Mã sản phẩm | Ngõ ra điều khiển 1 | Cơ cấu chấp hành tương thích | Đặc thù ứng dụng |
|---|---|---|---|
| E5CD-HCX2ABM-004 (hoặc CX2ABM) | Dòng tuyến tính 4–20 mA / 0–20 mA | Bộ điều áp Thyristor (SCR), van tiết lưu tỷ lệ, biến tần | Độ chính xác cao tuyệt đối, không có dao động xung nhiệt, hệ thống yêu cầu nhiệt độ ổn định liên tục. |
| E5CD-QX2ABM-004 | Điện áp xung 12 VDC (PNP) | Rơ le bán dẫn (SSR), Solid State Contactor | Đóng cắt nhanh, không gây tiếng ồn, phổ biến cho điện trở nhiệt máy đóng gói. |
| E5CD-RX2ABM-004 | Tiếp điểm Rơ le cơ (Relay SPST-NO) | Khởi động từ (Contactor), van điện từ ON/OFF | Các hệ thống quán tính nhiệt lớn, chu kỳ đóng cắt chậm, tải công suất tiêu chuẩn. |
Lưu ý lắp đặt và cấu hình đấu nối
- Đi dây tín hiệu analog và can nhiệt: Cần sử dụng dây cáp có vỏ bọc chống nhiễu, đi riêng máng cáp với nguồn động lực và ngõ ra biến tần để tránh hiện tượng trôi số hiển thị do cảm ứng điện từ.
- Đúng cực tính ngõ ra 4–20 mA: Ngõ ra tuyến tính phân biệt rõ chân dương (+) và chân âm (-). Tổng trở kháng vòng lặp của thiết bị nhận (như SCR hoặc bộ điều khiển góc mở) không được vượt quá 500 Ω.
- Cấu hình thông số đầu vào: Khi cấp nguồn lần đầu, cần truy cập menu cấu hình ban đầu (Initial Setting Level) để khai báo đúng loại cảm biến (can nhiệt K, Pt100 hay dải analog tương ứng) nhằm tránh lỗi hiển thị vượt thang đo (S.ERR).
- Tản nhiệt mặt tủ: Khi lắp đặt nhiều bộ E5CD sát nhau theo chiều ngang, cần lưu ý nhiệt độ môi trường xung quanh không được vượt quá 55 °C để bộ điều khiển duy trì độ chính xác và tuổi thọ linh kiện bán dẫn bên trong.
