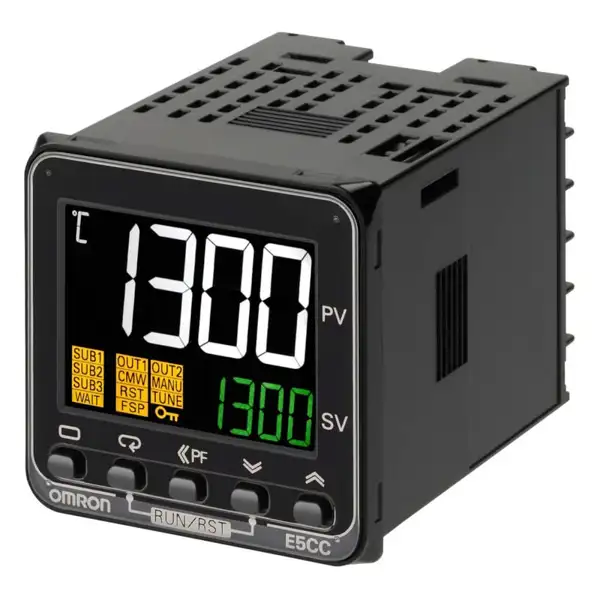

Bộ điều khiển nhiệt độ Omron E5CC-RX3A5M-001 ngõ ra Relay

Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5CC-RX3A5M-001

Cấu hình phần cứng và phân loại mã E5CC-RX3A5M-001

Mã sản phẩm E5CC-RX3A5M-001 thuộc dòng điều khiển E5CC thế hệ mới của Omron. Mỗi ký tự trong mã định danh mô tả chính xác cấu trúc phần cứng của thiết bị:

• E5CC: Kích thước tiêu chuẩn DIN 48 x 48 mm, thiết kế chiều sâu lắp tủ nhỏ gọn chỉ 60 mm giúp tiết kiệm không gian máng dây.
• R: Ngõ ra điều khiển chính là tiếp điểm Rơ le (Relay).
• X: Không có ngõ ra điều khiển thứ hai (thích hợp cho các hệ thống chỉ gia nhiệt hoặc chỉ làm mát).
• 3: Trang bị sẵn 3 rơ le cảnh báo phụ độc lập, cho phép cài đặt các ngưỡng báo động quá nhiệt, dưới nhiệt, cảnh báo sai lệch hoặc kết hợp cảnh báo lỗi hệ thống.
• A: Nguồn cấp dải rộng xoay chiều từ 100 đến 240 VAC.
• 5: Kiểu kết nối terminal bắt vít truyền thống, tương thích các loại đầu cos tròn/chữ Y tiêu chuẩn.
• M: Ngõ vào đa năng (Universal Input), tự động xử lý tín hiệu can nhiệt độ hoặc tín hiệu dòng/áp analog mà không cần phần cứng bổ sung.
• -001: Bo mạch tùy chọn tích hợp 2 ngõ vào sự kiện (Event Input) cùng 1 ngõ vào kết nối biến dòng CT chuyên dụng.

So sánh E5CC-RX3A5M-001 với các model tương đương trong dòng E5CC

Người dùng thường phân vân giữa model E5CC-RX3A5M-001 và E5CC-QX3A5M-001 hoặc phiên bản tiêu chuẩn E5CC-RX3A5M-000:

• Khác biệt về loại ngõ ra (RX so với QX): E5CC-RX sử dụng tiếp điểm rơ le cơ khí (phù hợp kéo trực tiếp khởi động từ, van điện từ hoặc tải công suất nhỏ với chu kỳ đóng ngắt dài). Nếu ứng dụng đòi hỏi đóng cắt liên tục dạng xung PWM qua rơ le bán dẫn (SSR) để giữ nhiệt ổn định tuyệt đối, phiên bản E5CC-QX (ngõ ra điện áp 12 VDC) sẽ là lựa chọn tối ưu hơn để tránh mòn tiếp điểm rơ le.
• Khác biệt về tùy chọn (-001 so với -000): Phiên bản cơ bản (-000) không có chân đọc biến dòng CT và không hỗ trợ ngõ vào sự kiện. Phiên bản -001 bổ sung khả năng giám sát trạng thái tải sấy và điều khiển từ xa, cần thiết cho các dây chuyền vận hành tự động liên tục.

Vai trò của ngõ vào biến dòng CT và 2 ngõ vào sự kiện (Event Input)

Giám sát đứt điện trở gia nhiệt qua biến dòng (CT Input)

Khi kết hợp với biến dòng rời của Omron (như E54-CT1 hoặc E54-CT3), E5CC-RX3A5M-001 trực tiếp đo đạc dòng điện chạy qua thanh gia nhiệt trong suốt chu kỳ đóng tiếp điểm:

• Cảnh báo đứt tải sấy (Heater Burnout – HB Alarm): Phát hiện tình trạng thanh nhiệt bị cháy đứt, dòng tải suy giảm dưới ngưỡng cho phép khi rơ le đang đóng, lập tức kích hoạt rơ le cảnh báo phụ để báo động cho người vận hành.
• Cảnh báo ngắn mạch rơ le (Heater Short-circuit – HS Alarm): Nhận biết sự cố tiếp điểm rơ le hoặc khởi động từ bị dính chặt (dòng điện vẫn chạy qua dây đốt ngay cả khi bộ điều khiển đã ngắt lệnh nhiệt), ngăn chặn nguy cơ quá nhiệt gây hư hại sản phẩm hoặc cháy nổ.

Khai thác 2 ngõ vào sự kiện (EV1, EV2) trong tự động hóa

Hai ngõ vào sự kiện dạng tiếp điểm khô (dry contact) cho phép E5CC-RX3A5M-001 đồng bộ hoạt động với PLC hoặc công tắc điều khiển ngoài mà không cần thao tác bấm phím trên mặt đồng hồ:

• Chuyển đổi giá trị đặt (Multi-SP): Lựa chọn giữa các giá trị nhiệt độ đặt trước (ví dụ: nhiệt độ sấy giai đoạn 1 và giai đoạn 2) bằng công tắc xoay hoặc ngõ ra relay của PLC.
• Chuyển chế độ RUN/STOP: Cho phép hệ thống điều khiển trung tâm kích hoạt hoặc tạm dừng quá trình điều khiển nhiệt từ xa.
• Chuyển đổi Auto/Manual: Chuyển nhanh giữa chế độ tự động chạy PID và chế độ xuất công suất bằng tay khi chạy thử nghiệm hoặc bảo dưỡng máy.

Khả năng hiển thị và thuật toán điều khiển PID cải tiến

Đồng hồ nhiệt E5CC-RX3A5M-001 sở hữu màn hình công nghệ LCD màu trắng cho giá trị đo thực tế (PV), mang lại góc nhìn rộng và khả năng nhận diện rõ ràng ngay cả từ khoảng cách xa hoặc trong điều kiện ánh sáng nhà xưởng phức tạp. Chiều cao ký tự PV đạt 15.2 mm, kết hợp biểu tượng trạng thái trực quan cho từng ngõ ra rơ le và các kênh cảnh báo.

Về khả năng xử lý tín hiệu, thiết bị quét tín hiệu vào với chu kỳ chỉ 50 ms. Thuật toán 2-PID chuẩn xác của Omron giúp triệt tiêu hiện tượng vọt lố (overshoot) khi bắt đầu cấp nhiệt, đồng thời phản ứng nhanh với các nhiễu loạn nhiệt độ (như khi cửa lò mở hoặc vật liệu lạnh được đưa vào buồng gia nhiệt). Tính năng Auto-Tuning (AT) tự động đo hằng số quán tính nhiệt của hệ thống và tính toán các thông số P, I, D tối ưu nhất mà không yêu cầu can thiệp thủ công phức tạp.

Nguyên tắc đấu nối và lưu ý khi lắp đặt vận hành

• Đấu nối nguồn cấp: Cấp điện áp 100–240 VAC vào đúng cặp chân nguồn được ký hiệu trên sơ đồ thân máy. Tránh đi dây nguồn chung máng với các đường động lực của biến tần hoặc động cơ công suất lớn để hạn chế xung nhiễu cao tần.
• Kết nối cảm biến: Đối với can nhiệt thermocouple, cần sử dụng dây bù nhiệt chuyên dụng đúng loại can (K, J,…) và chú ý đúng cực tính (+ / -). Khi sử dụng cảm biến PT100 dạng 3 dây, đảm bảo 3 dây dẫn có tiết diện và chiều dài tương đương để triệt tiêu điện trở đường dây.
• Bảo vệ tiếp điểm rơ le ngõ ra điều khiển: Ngõ ra rơ le chính có định mức dòng thuần trở là 5 A (250 VAC). Khi điều khiển tải cảm như cuộn hút khởi động từ (contactor) hay rơ le trung gian, bắt buộc phải lắp thêm mạch dập xung (RC snubber circuit) song song với cuộn hút để dập tia lửa điện, bảo vệ tiếp điểm nội của E5CC khỏi nguy cơ dính tiếp điểm hoặc giảm tuổi thọ sớm.
• Cài đặt chu kỳ điều khiển (Control Period): Vì ngõ ra là rơ le cơ khí, nên cài đặt chu kỳ điều khiển từ 20 giây trở lên khi chạy thuật toán PID. Tránh cài chu kỳ quá ngắn (như 1–2 giây) vì sẽ khiến rơ le đóng ngắt liên tục gây hỏng cơ cấu đóng cắt trong thời gian ngắn.
• Bố trí biến dòng CT: Luồn duy nhất một dây pha cấp nguồn cho thanh điện trở gia nhiệt đi qua tâm của biến dòng CT và kết nối hai dây tín hiệu của CT về đúng chân nhận tín hiệu tương ứng trên cầu đấu của bộ E5CC.
