Thông số kỹ thuật bộ điều khiển nhiệt độ Omron E5CC-QX3D5M-005

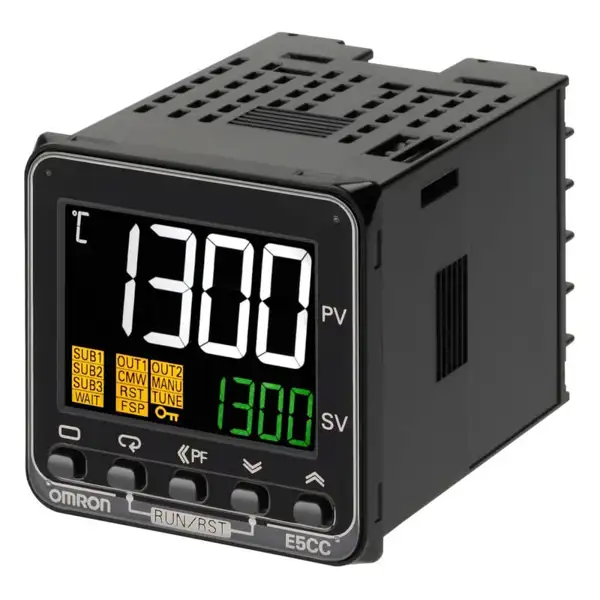

Omron E5CC-QX3D5M-005 là bộ điều khiển nhiệt độ kỹ thuật số kích thước tiêu chuẩn 48 x 48 mm (1/16 DIN), sử dụng nguồn cấp 24V AC/DC, ngõ ra điều khiển dạng xung điện áp chuyên dụng kích Relay bán dẫn (SSR), tích hợp 3 ngõ ra cảnh báo relay cùng khối tùy chọn nâng cao gồm 4 ngõ vào sự kiện và 1 ngõ ra truyền dẫn (Transfer Output).
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Mã sản phẩm | E5CC-QX3D5M-005 |
| Hãng sản xuất | Omron Corporation |
| Điện áp nguồn cấp | 24 VAC (50/60 Hz) hoặc 24 VDC (dao động cho phép 85% đến 110% điện áp định mức) |
| Công suất tiêu thụ | Khoảng 5.2 VA (ở 24 VAC) / 3.1 W (ở 24 VDC) |
| Kích thước mặt tủ | 48 x 48 mm (chuẩn DIN 1/16), chiều sâu thân 60 mm |
| Màn hình hiển thị | LED độ tương phản cao; Giá trị thực tế (PV) màu trắng cao 15.2 mm, giá trị cài đặt (SV) màu xanh lá |
| Tín hiệu đầu vào (Universal Input) |
– Can nhiệt (Thermocouple): K, J, T, E, L, U, N, R, S, B, C (WRe5-26), PL II – Nhiệt điện trở (RTD): Pt100, JPt100 – Cảm biến hồng ngoại: ES1B – Tín hiệu dòng/áp analog: 4-20 mA, 0-20 mA, 1-5 V, 0-5 V, 0-10 V |
| Chu kỳ lấy mẫu | 50 ms (đáp ứng tốc độ cao) |
| Ngõ ra điều khiển chính | Xung điện áp 12 VDC ±20%, dòng tải tối đa 40 mA (kích trực tiếp rơ le bán dẫn SSR) |
| Ngõ ra cảnh báo (Auxiliary) | 3 ngõ ra relay SPST-NO (250 VAC, 2 A tải thuần trở) |
| Ngõ vào sự kiện (Event Inputs) | 4 ngõ vào tiếp điểm khô hoặc NPN không điện áp |
| Ngõ ra truyền dẫn (Transfer Output) | 1 ngõ ra analog (4-20 mA, 0-20 mA, 1-5 V, 0-5 V hoặc 0-10 V) truyền tín hiệu PV, SP, MV |
| Phương pháp điều khiển | Điều khiển ON/OFF hoặc điều khiển 2-PID (tích hợp Auto-tuning và Self-tuning) |
| Kiểu đấu dây | Cầu đấu bắt vít M3 (Screw Terminal) có nắp che bảo vệ |
| Cấp bảo vệ | IP66 chống bụi và nước mặt trước (khi lắp gioăng cao su đi kèm), vỏ sau IP20, cọc đấu IP00 |
| Nhiệt độ môi trường làm việc | -10°C đến 55°C (không đóng băng hoặc ngưng tụ hơi nước) |
Ý nghĩa cấu hình phần cứng của mã E5CC-QX3D5M-005
Ký hiệu từng ký tự trong mã sản phẩm E5CC-QX3D5M-005 đại diện cho các tính năng phần cứng cố định của thiết bị:
- E5CC: Dòng đồng hồ nhiệt độ kích thước tiêu chuẩn 48 x 48 mm, chiều sâu thân siêu ngắn chỉ 60 mm, tối ưu không gian bên trong tủ điện.
- Q: Ngõ ra điều khiển là xung điện áp 12 VDC (PNP). Khác với model ngõ ra relay (mã R), ngõ ra xung điện áp cho phép đóng cắt tải ở tần số cực nhanh thông qua SSR mà không gây mòn tiếp điểm cơ khí, tăng tuổi thọ hệ thống sấy và duy trì nhiệt độ ổn định hơn.
- X: Không trang bị ngõ ra điều khiển thứ hai (chỉ điều khiển gia nhiệt đơn, không điều khiển đồng thời sưởi và làm mát Heating/Cooling).
- 3: Tích hợp sẵn 3 ngõ ra cảnh báo dạng Relay độc lập, hỗ trợ phân loại mức cảnh báo như quá nhiệt cao (High), dưới nhiệt (Low), hoặc báo lỗi đứt dây đo.
- D: Sử dụng nguồn điện áp thấp an toàn 24V AC/DC, thích hợp cho các tủ điều khiển tự động hóa yêu cầu tiêu chuẩn điện áp DC công nghiệp nhằm chống giật và hạn chế nhiễu từ lưới điện chính.
- 5: Kiểu cầu đấu Domino bắt vít dạng chân kẹp truyền thống kèm nắp bảo vệ chống chạm chập.
- M-005: Bo mạch mở rộng chức năng cao cấp gồm 4 Event Input kết hợp 1 Transfer Output.
Vai trò của tùy chọn M-005 trong hệ thống tự động hóa
Sự khác biệt lớn nhất của model E5CC-QX3D5M-005 so với các phiên bản tiêu chuẩn nằm ở cụm chức năng ngõ vào sự kiện và ngõ ra truyền dẫn analog:
Chuyển đổi trạng thái vận hành qua 4 ngõ vào sự kiện (Event Inputs)
Bốn cổng Event Input cho phép nhận tín hiệu kích hoạt từ nút nhấn bên ngoài tủ điện, công tắc hành trình hoặc ngõ ra Transistor của PLC. Nhờ đó, người vận hành có thể can thiệp tức thời vào hoạt động của đồng hồ nhiệt mà không cần bấm phím trên mặt máy:
- Chuyển đổi đa điểm đặt (Multi-SP): Có thể thiết lập sẵn tối đa 8 giá trị nhiệt độ mục tiêu khác nhau (SP0 đến SP7) và dùng tín hiệu nhị phân từ 4 cổng vào để chuyển nhanh công thức nhiệt cho từng mẻ gia nhiệt hoặc loại khuôn khác nhau.
- Chuyển chế độ RUN/STOP: Cho phép hệ thống khởi động hoặc dừng gia nhiệt đồng bộ với dây chuyền sản xuất chỉ qua một tiếp điểm điều khiển.
- Kích hoạt tính năng Auto-Tuning: Có thể gọi lệnh tự động dò thông số PID từ xa qua ngõ vào sự kiện.
- Chuyển đổi Auto/Manual: Chuyển nhanh giữa chế độ điều khiển tự động theo PID và chế độ xuất công suất gia nhiệt thủ công theo phần trăm MV.
Giám sát và ghi dữ liệu qua ngõ ra truyền dẫn (Transfer Output)
Ngõ ra Transfer Output cung cấp tín hiệu analog chuẩn (tùy chọn cài đặt 4-20 mA, 0-20 mA, 1-5 V, 0-5 V hoặc 0-10 V) phản ánh chính xác các thông số hoạt động của thiết bị ra thiết bị ngoại vi:
- Truyền giá trị nhiệt độ thực tế (PV) về mô đun Analog Input của PLC để phục vụ việc giám sát toàn bộ dây chuyền trên màn hình HMI hoặc hệ thống SCADA.
- Truyền tín hiệu sang bộ ghi dữ liệu (Data Logger, Chart Recorder) để lưu vết lịch sử nhiệt độ phục vụ kiểm tra chất lượng theo tiêu chuẩn QA/QC mà không cần lắp thêm cảm biến đo riêng biệt.
- Tái phát tín hiệu giá trị cài đặt (SP) hoặc phần trăm công suất ngõ ra (MV) để điều khiển đồng bộ biến tần hoặc thiết bị phụ trợ.
Sự khác biệt giữa E5CC-QX3D5M-005 và các model liên quan
Để đảm bảo chọn đúng thiết bị cho tủ điện, người thiết kế hệ thống cần phân biệt các mã tương đương trong series E5CC:
- So với E5CC-RX3D5M-005: Model RX sử dụng ngõ ra Relay cơ khí, thường dùng để điều khiển trực tiếp khởi động từ (Contactor). Model QX3D5M-005 sử dụng ngõ ra điện áp 12 VDC chuyên dụng cho SSR, cho phép chu kỳ quét xung đóng ngắt tính bằng giây lẻ, giúp nhiệt độ bám sát điểm đặt và không phát ra tiếng động lách cách khi hoạt động.
- So với E5CC-QX3A5M-005: Model đuôi A sử dụng nguồn điện lưới xoay chiều 100-240 VAC. Model QX3D5M-005 sử dụng nguồn 24 VAC/DC, bắt buộc phải có bộ nguồn công nghiệp hạ áp trước khi cấp vào thiết bị.
- So với E5CC-QX3D5M-000: Model đuôi -000 chỉ có chức năng điều khiển cơ bản với 3 ngõ ra báo động, hoàn toàn không có 4 Event Input và không có Transfer Output analog, không thể đồng bộ đa điểm đặt hoặc truyền dữ liệu analog về PLC.
- So với E5CC-QX3D5M-001: Model đuôi -001 trang bị cổng truyền thông mạng RS-485 (Modbus-RTU) thay vì Transfer Output analog, phù hợp kết nối theo mạng truyền thông kỹ thuật số nhiều trạm thay vì tín hiệu dây analog.
Hướng dẫn đấu dây và ứng dụng thực tế
Lưu ý kỹ thuật khi đấu nối
- Nguồn cấp (Chân 24V): Chú ý đúng cực tính nếu sử dụng nguồn 24 VDC. Cấp nhầm điện áp 220 VAC sẽ phá hủy hoàn toàn bo nguồn bên trong đồng hồ.
- Tín hiệu cảm biến (Sensor Input): Với can nhiệt (Thermocouple), bắt buộc dùng đúng loại dây bù nhiệt tương ứng và đấu đúng cực dương (+)/âm (-). Với điện trở Pt100, cần chú ý đấu đúng chân chung (thường là 2 dây cùng màu) để bù điện trở dây dẫn chính xác.
- Ngõ ra xung SSR: Chân dương (+) 12 VDC đấu vào cực (+) ngõ vào điều khiển của SSR, chân (-) đấu vào cực (-). Tránh đấu chập hai cực ngõ ra này vì có thể làm hỏng transistor xuất xung bên trong đồng hồ.
- Dây tín hiệu Event và Transfer: Nên đi dây bọc giáp chống nhiễu (Shielded Cable) riêng biệt, tách rời khỏi các máng đi dây động lực hoặc dây ra thanh gia nhiệt để triệt tiêu hiện tượng cảm ứng điện từ.
Ứng dụng thực tế tiêu biểu
- Hệ thống máy ép nhựa và đùn nhựa: Điều khiển nhiệt độ các vòng gia nhiệt nòng trục vít thông qua SSR, đồng thời sử dụng Transfer Output để đưa tín hiệu nhiệt độ từng vùng về PLC trung tâm giám sát cảnh báo lỗi.
- Lò sấy công nghiệp, tủ ủ nhiệt vi sinh: Tận dụng 4 cổng Event Input kết nối timer ngoài hoặc công tắc mẻ sấy để nhảy nhiệt độ theo chu trình định sẵn mà không cần sự can thiệp của người vận hành.
- Dây chuyền đóng gói bao bì, máy hàn miệng túi tốc độ cao: Tần số lấy mẫu 50 ms cùng ngõ ra kích SSR đảm bảo giữ nhiệt độ mép hàn cực kỳ ổn định trong suốt quá trình máy chạy ngắt quãng hoặc liên tục.
