Thông số kỹ thuật Rèm chắn sáng an toàn Sick C4C-EC03010A10000
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | C4C-EC03010A10000 |
| Hãng sản xuất | Sick |
| Dòng sản phẩm | C4-RD |
| Loại thiết bị | Bộ thu của rèm chắn sáng an toàn |
| Độ phân giải | 14 mm |
| Chiều cao vùng bảo vệ | 300 mm |
| Phạm vi quét | Tối đa 4,5 m |
| Thời gian đáp ứng | 11 ms |
| Vùng mù | Không có vùng mù |
| Đồng bộ | Đồng bộ quang học |
| Bộ phát tương thích | Mã 1113196 |
| Cấp độ an toàn | Type 4 theo IEC 61496-1; SIL 3 theo IEC 61508; Category 4 và PL e theo ISO 13849-1 |
| Ngõ ra an toàn | 2 ngõ ra OSSD dạng PNP, chống ngắn mạch và giám sát lỗi chéo |
| Dòng tải mỗi OSSD | Tối đa 300 mA |
| Điện áp cấp | 24 V DC, dải cho phép 19,2…28,8 V DC |
| Công suất tiêu thụ điển hình | 2,38 W DC |
| Kết nối hệ thống | Đầu nối M12, 5 chân |
| Cấp bảo vệ vỏ | IP65 và IP67 |
| Nhiệt độ vận hành | -30 °C đến +55 °C |
| Vật liệu vỏ | Nhôm định hình đùn |
| Khối lượng | Khoảng 280 g, sai số ±50 g |
C4C-EC03010A10000 là gì?

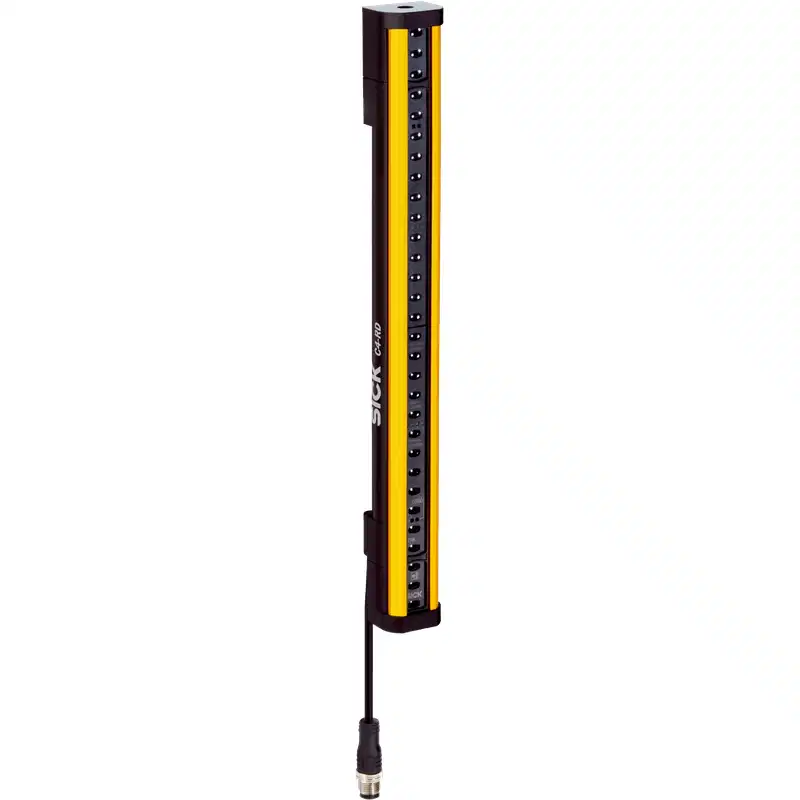

Sick C4C-EC03010A10000 là bộ thu của rèm chắn sáng an toàn thuộc dòng C4-RD. Thiết bị tạo thành vùng bảo vệ quang điện khi kết hợp với bộ phát tương thích mã 1113196, giúp phát hiện vật thể hoặc người xâm nhập vào khu vực nguy hiểm của máy.
Với độ phân giải 14 mm và chiều cao vùng bảo vệ 300 mm, model này phù hợp cho các vị trí cần phát hiện vật thể nhỏ hoặc bảo vệ lối tiếp cận đến khu vực có nguy cơ gây chấn thương. Thiết bị sử dụng hai ngõ ra an toàn OSSD để truyền trạng thái đến mạch điều khiển hoặc bộ điều khiển an toàn của máy.
Khả năng bảo vệ và tín hiệu an toàn
- Độ phân giải 14 mm hỗ trợ phát hiện vật thể có kích thước nhỏ khi đi qua vùng bảo vệ.
- Chiều cao vùng bảo vệ 300 mm phù hợp với các điểm tiếp cận thấp hoặc khu vực cần bảo vệ giới hạn.
- Không có vùng mù giúp duy trì vùng giám sát liên tục theo toàn bộ chiều cao hoạt động.
- Thời gian đáp ứng 11 ms giúp hệ thống nhanh chóng chuyển sang trạng thái an toàn khi tia quang bị che.
- Hai ngõ ra OSSD dạng PNP được bảo vệ ngắn mạch và giám sát lỗi chéo.
- Ở trạng thái lỗi, ít nhất một ngõ ra OSSD chuyển sang trạng thái OFF để hỗ trợ đưa máy về trạng thái an toàn.
Thiết bị đạt Type 4 theo IEC 61496-1, SIL 3 theo IEC 61508, Category 4 và Performance Level e theo ISO 13849-1. Việc lựa chọn và tích hợp vào máy vẫn cần được đánh giá theo mức độ rủi ro, mạch an toàn và yêu cầu vận hành thực tế của từng hệ thống.
Kết nối và nguyên lý sử dụng
C4C-EC03010A10000 là bộ thu, do đó không vận hành độc lập. Thiết bị cần được lắp đối diện với bộ phát tương thích mã 1113196 để tạo thành cặp rèm chắn sáng. Khi vùng tia quang không bị che, các OSSD duy trì tín hiệu ON. Khi phát hiện vật thể đi vào vùng bảo vệ hoặc xảy ra lỗi an toàn, tín hiệu OSSD chuyển sang OFF để gửi yêu cầu dừng hoặc ngăn máy khởi động tùy theo thiết kế mạch điều khiển.
Thiết bị sử dụng nguồn 24 V DC, kết nối qua đầu nối M12 5 chân. Hai ngõ ra OSSD có dạng PNP và dòng tải cho mỗi ngõ ra không vượt quá 300 mA. Khi đấu nối, cần bảo đảm mạch điều khiển tương thích với tín hiệu PNP và thực hiện đúng sơ đồ chân của bộ thu, bộ phát cũng như thiết bị điều khiển an toàn.
Điều kiện lắp đặt cần lưu ý
- Lắp bộ thu và bộ phát đối diện, đồng trục và không bị lệch hướng.
- Không đặt các bề mặt phản xạ mạnh trong vùng quang học nếu có thể gây nhiễu hoặc phản xạ tia sáng.
- Bảo đảm khoảng cách lắp đặt phù hợp với phạm vi quét tối đa 4,5 m.
- Sử dụng nguồn 24 V DC ổn định, trong dải 19,2…28,8 V DC và độ gợn không quá 10%.
- Đấu nối OSSD vào mạch an toàn phù hợp; không sử dụng ngõ ra như một ngõ cấp nguồn cho tải vượt quá 300 mA.
- Kiểm tra khả năng dừng máy và trạng thái OFF của OSSD trước khi đưa hệ thống vào vận hành.
Môi trường làm việc và độ bền
Vỏ nhôm định hình cùng cấp bảo vệ IP65 và IP67 giúp C4C-EC03010A10000 phù hợp với nhiều môi trường công nghiệp có bụi và nguy cơ tiếp xúc với nước. Thiết bị làm việc trong khoảng nhiệt độ từ -30 °C đến +55 °C và có thể lưu trữ ở -30 °C đến +70 °C.
| Điều kiện | Giá trị |
|---|---|
| Độ ẩm không khí | 15%…95%, không ngưng tụ |
| Khả năng chịu rung | 5…150 Hz, 3,5 mm / 1 g |
| Khả năng chịu va đập | 15 g / 6 ms |
| Cấp môi trường cơ học | 3M4 |
Ứng dụng phù hợp
Rèm chắn sáng Sick C4C-EC03010A10000 có thể được sử dụng để bảo vệ khu vực tiếp cận của máy móc, dây chuyền và thiết bị tự động hóa khi cần phát hiện người hoặc vật thể đi qua vùng nguy hiểm. Chiều cao bảo vệ 300 mm đặc biệt phù hợp với các điểm mở thấp, vị trí nạp phôi hoặc khu vực thao tác có giới hạn chiều cao.
- Máy dập, máy ép và máy gia công có khu vực nguy hiểm cần giám sát.
- Dây chuyền tự động, robot công nghiệp và khu vực cấp phôi.
- Cửa mở hoặc điểm tiếp cận trên máy cần bảo vệ bằng cảm biến quang.
- Hệ thống cần tín hiệu OSSD để kết nối với bộ điều khiển an toàn hoặc mạch dừng máy.
Phụ kiện đi kèm
- Bộ thu C4C-EC03010A10000.
- Que kiểm tra có đường kính tương ứng với độ phân giải 14 mm.
- Hướng dẫn an toàn.
- Hướng dẫn lắp đặt.
- Hướng dẫn vận hành.
Để sử dụng đầy đủ chức năng của hệ thống, cần bổ sung bộ phát tương thích mã 1113196 và các phụ kiện đấu nối, gá lắp phù hợp với thiết kế máy.
