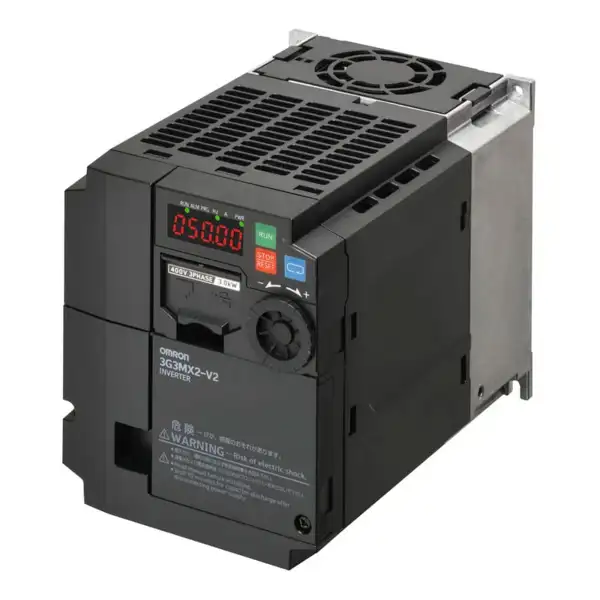

Thông số kỹ thuật biến tần Omron 3G3MX2-AB007-EV2
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Mã sản phẩm | 3G3MX2-AB007-EV2 |
| Dòng sản phẩm | Omron MX2 Series (Phiên bản V2) |
| Điện áp nguồn cấp | 1 pha 200 – 240 VAC, 50/60 Hz (dao động cho phép 170 – 264 VAC) |
| Điện áp ngõ ra | 3 pha 200 – 240 VAC (tương ứng điện áp cấp vào) |
| Công suất động cơ phù hợp (Tải nặng – CT) | 0.75 kW |
| Công suất động cơ phù hợp (Tải nhẹ – VT) | 1.1 kW |
| Dòng điện định mức ngõ ra | 5.0 A (chế độ tải nặng – Heavy Duty) / 6.0 A (chế độ tải thường – Normal Duty) |
| Mô-men khởi động | 200% định mức ở tần số 0.5 Hz (chế độ điều khiển Vector vòng hở) |
| Tần số ngõ ra tối đa | 0.10 đến 400 Hz (có thể mở rộng lên đến 580 Hz/1000 Hz tùy cấu hình phần mềm) |
| Phương pháp điều khiển | V/f không đổi, V/f biến thiên, Vector không cảm biến (Sensorless Vector), điều khiển động cơ nam châm vĩnh cửu (PM Motor) |
| Khả năng quá tải | 150% trong 60 giây (tải nặng) / 120% trong 60 giây (tải nhẹ) |
| Chức năng an toàn tích hợp | Đạt chuẩn ISO 13849-1 Cat 3, PLd; ngắt mô-men xoắn an toàn (Safe Torque Off – STO) |
| Cổng giao tiếp tích hợp | RS-485 (giao thức Modbus-RTU) và cổng mini-USB lập trình cấu hình |
| Module truyền thông mở rộng tùy chọn | EtherCAT, EtherNet/IP, DeviceNet, CompoNet, PROFIBUS-DP, MECHATROLINK-II |
| Cấp độ bảo vệ | IP20 |
| Khối lượng | Khoảng 1.4 kg |
Giải pháp chuyển đổi nguồn 1 pha 220V cho động cơ 3 pha công suất 0.75 kW
Biến tần Omron 3G3MX2-AB007-EV2 được thiết kế đặc thù cho các khu vực hoặc hệ thống chỉ có sẵn nguồn điện lưới 1 pha 220V (dân dụng hoặc xưởng nhỏ) nhưng cần vận hành động cơ không đồng bộ 3 pha hoặc động cơ nam châm vĩnh cửu công suất 0.75 kW. Nhờ tích hợp bộ nắn dòng và mạch DC bus tối ưu, thiết bị đảm bảo nguồn ra 3 pha 220V cân bằng, triệt tiêu hiện tượng sụt áp tức thời và bảo vệ tuổi thọ cơ khí cho động cơ.
Đặc biệt, phiên bản EV2 cho phép chạy cả hai dòng động cơ: động cơ cảm ứng lồng sóc tiêu chuẩn (IM) và động cơ đồng bộ nam châm vĩnh cửu (PM), giúp doanh nghiệp linh hoạt trong việc nâng cấp dây chuyền mà không cần thay đổi bộ điều khiển truyền động.
Khả năng điều khiển mô-men xoắn và vị trí không cần encoder
Dòng biến tần MX2 vượt trội hơn các dòng biến tần đa năng thông thường nhờ thuật toán Vector không cảm biến độc quyền của Omron:
- Mô-men xoắn cực đại ở tốc độ thấp: Đạt tới 200% mô-men danh định ngay từ 0.5 Hz, giúp khởi động trơn tru các tải nặng có quán tính lớn như băng tải dốc, máy khuấy đặc, máy đùn mà không xảy ra hiện tượng trượt tải hay giật cục.
- Định vị vị trí đơn giản: Thiết bị có khả năng nhận xung tốc độ cao lên đến 32 kHz ở ngõ vào số, cho phép kiểm soát vị trí tương đối giữa các chu kỳ chuyển động mà không cần gắn card hồi tiếp xung encoder phức tạp.
Tích hợp chức năng an toàn cơ học STO và logic PLC mini
Biến tần 3G3MX2-AB007-EV2 giúp tinh giản tối đa tủ điện điều khiển thông qua hai tính năng cốt lõi:
- Safe Torque Off (STO) phần cứng: Hai ngõ vào an toàn kép độc lập ngắt trực tiếp tín hiệu điều khiển IGBT, đưa motor về trạng thái không có mô-men xoắn theo tiêu chuẩn EN ISO 13849-1 Cat 3 PLd. Nhờ đó, người lắp ráp không cần sử dụng thêm khởi động từ ngắt tải ở đầu ra biến tần, giảm giá thành tủ điện và tăng độ an toàn cho người bảo trì máy.
- Lập trình khối logic (Drive Programming): Tích hợp bộ xử lý logic nội bộ cho phép viết tới 1000 dòng lệnh bằng phần mềm CX-Drive. Người dùng có thể tự lập trình các vòng lặp tác vụ đơn giản, điều khiển đảo chiều theo cảm biến, tính toán thời gian trễ mà không cần gắn thêm PLC rời bên ngoài.
Lưu ý đấu nối mạch động lực và tín hiệu điều khiển
Để đảm bảo biến tần hoạt động ổn định và tránh can nhiễu, quá trình đấu dây cần tuân thủ các nguyên tắc sau:
- Mạch động lực: Nguồn 1 pha 200–240 VAC cấp vào các chân L1 và L3/N (bỏ trống chân L2). Đầu ra động cơ 3 pha đấu vào các chân U, V, W. Cần bảo đảm cuộn dây động cơ đang được đấu theo sơ đồ Tam giác (Δ) tương thích với điện áp 220V 3 pha.
- Tiếp địa: Bắt buộc nối cọc tiếp địa bảo vệ (PE) độc lập cho biến tần với dây dẫn có tiết diện tối thiểu bằng dây cấp nguồn để hạn chế dòng rò cao tần từ bộ nghịch lưu IGBT.
- Dây tín hiệu điều khiển: Luôn sử dụng dây bọc giáp chống nhiễu cho cổng truyền thông RS-485 và các chân analog (O, OI, FS). Giữ khoảng cách tối thiểu 10 cm giữa máng dây điều khiển và máng dây động lực để tránh hiện tượng cảm ứng xung áp.
So sánh biến tần 3G3MX2-AB007-EV2 và 3G3MX2-A2007-EV2
Cả hai model đều thuộc cùng series MX2 và điều khiển tải động cơ 0.75 kW (CT), tuy nhiên có sự khác biệt rõ ràng về hạ tầng nguồn cấp:
- 3G3MX2-AB007-EV2: Nhận nguồn vào 1 pha 200 – 240 VAC. Phù hợp cho máy công nghiệp nhỏ, thiết bị đóng gói hoạt động tại xưởng không có điện 3 pha công nghiệp. Cường độ dòng điện đầu vào biến tần cao hơn để bù công suất nắn dòng.
- 3G3MX2-A2007-EV2: Nhận nguồn vào 3 pha 200 – 240 VAC. Dòng điện đầu vào được chia đều trên 3 pha, tụ lọc và cầu chỉnh lưu chịu tải cân bằng hơn, thích hợp cho các nhà xưởng đã có sẵn lưới điện 3 pha 220V hạ áp.
