Cáp quang cảm biến Sick LL3-LM36150 dài 150 mm

Thông số kỹ thuật cáp quang cảm biến Sick LL3-LM36150

Đặc điểm của Sick LL3-LM36150

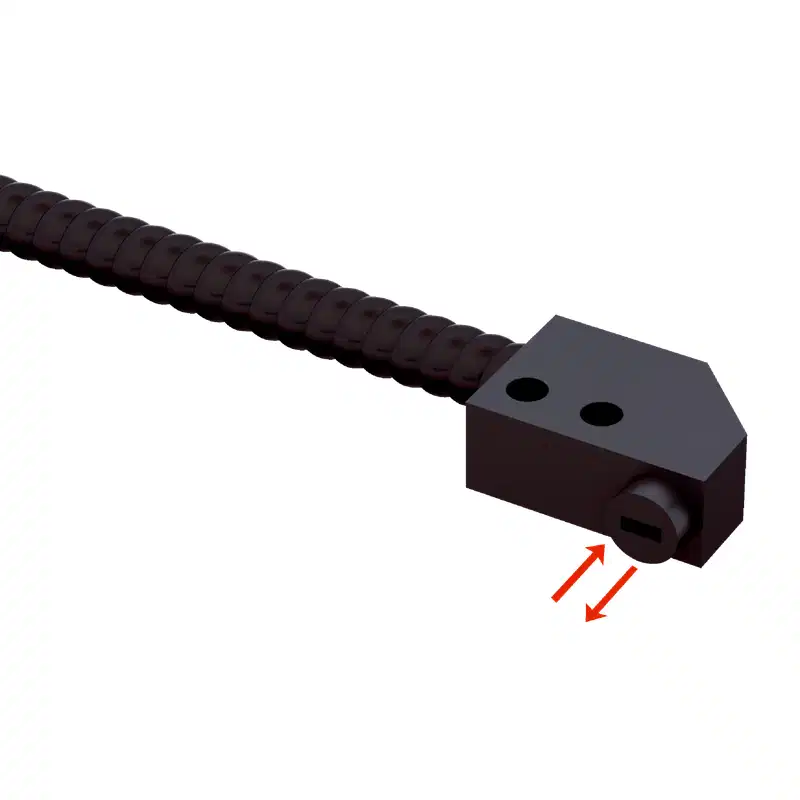

Sick LL3-LM36150 là cáp quang cảm biến dạng sợi đa lõi, được thiết kế để sử dụng cùng bộ khuếch đại quang Sick trong các hệ thống phát hiện vật thể kiểu tiệm cận. Sản phẩm có chiều dài 150 mm, đầu cáp dạng phẳng và hướng phát sáng lệch 90°, phù hợp với các vị trí lắp đặt bị hạn chế không gian hoặc cần đưa đầu cảm biến vào khu vực khó tiếp cận.

Đầu cáp sử dụng lò xo kim loại mạ chrome giúp bảo vệ phần đầu sợi và hỗ trợ định hình khi lắp đặt. Phần cáp có đường kính ngoài 2,2 mm, bán kính uốn tối thiểu 20 mm và lớp vỏ PVC bảo vệ sợi quang trong quá trình sử dụng.

Phát hiện vật thể kích thước nhỏ

Với khả năng phát hiện vật thể có đường kính tối thiểu 0,5 mm, LL3-LM36150 thích hợp cho các ứng dụng cần nhận biết chi tiết nhỏ, vị trí linh kiện hoặc sự xuất hiện của sản phẩm trên máy tự động. Khoảng cách phát hiện thực tế phụ thuộc vào bộ khuếch đại quang được kết nối và chế độ vận hành được lựa chọn.

Khả năng tương thích và phạm vi sử dụng

Cáp quang Sick LL3-LM36150 tương thích với các bộ khuếch đại quang:

• GLL70
• WLL80
• WLL180
• GLL170(T)

Cáp không tích hợp thấu kính, không sử dụng đầu chuyển đổi tip adapter và không được thiết kế cho các ứng dụng cần uốn động liên tục trên robot. Khi lựa chọn bộ khuếch đại, cần kiểm tra đúng dòng thiết bị và chế độ ánh sáng để đạt khoảng cách phát hiện phù hợp.

Khoảng cách phát hiện theo chế độ vận hành

Các giá trị dưới đây áp dụng cho hệ thống sử dụng ánh sáng đỏ nhìn thấy. Khoảng cách thực tế có thể thay đổi theo bộ khuếch đại, màu sắc, độ phản xạ và kích thước vật thể.

Ứng dụng thực tế

• Phát hiện linh kiện hoặc sản phẩm kích thước nhỏ trên dây chuyền tự động.
• Kiểm tra sự hiện diện của chi tiết trong đồ gá, khuôn hoặc cơ cấu máy.
• Nhận biết vị trí sản phẩm tại các khu vực hẹp mà cảm biến quang thông thường khó lắp đặt.
• Ứng dụng trong máy đóng gói, máy lắp ráp và hệ thống kiểm tra công nghiệp.
• Phát hiện vật thể ở vị trí cần đầu cảm biến lệch góc 90° so với thân cáp.

Lưu ý khi lắp đặt và sử dụng

• Không uốn cáp nhỏ hơn bán kính 20 mm để tránh ảnh hưởng đến khả năng truyền sáng và độ bền sợi.
• Không kéo căng, xoắn mạnh hoặc bẻ gập phần đầu cáp quang.
• Đảm bảo đầu phát hiện được cố định chắc chắn và hướng đúng vào vùng cần kiểm tra.
• Giữ bề mặt đầu sợi sạch, tránh bụi, dầu hoặc chất bẩn làm suy giảm tín hiệu quang.
• Chọn bộ khuếch đại Sick tương thích trước khi lắp đặt và cài đặt chế độ vận hành phù hợp với tốc độ máy.
• Không sử dụng LL3-LM36150 cho cơ cấu chuyển động robot liên tục vì sản phẩm không có khả năng uốn động chuyên dụng.

Cáp quang cảm biến Sick LL3-LM36150 là lựa chọn phù hợp cho hệ thống phát hiện tiệm cận cần đầu cảm biến dạng phẳng, hướng lệch 90°, chiều dài 150 mm và khả năng nhận biết vật thể nhỏ. Khi sử dụng đúng bộ khuếch đại tương thích và tuân thủ bán kính uốn cho phép, sản phẩm đáp ứng tốt các ứng dụng cảm biến trong máy móc và dây chuyền tự động hóa công nghiệp.
