Cáp quang cảm biến Sick LL3-DB01, khoảng cách phát hiện 1,250 mm

Thông số kỹ thuật

Cáp quang cảm biến SICK LL3-DB01 dùng để làm gì?

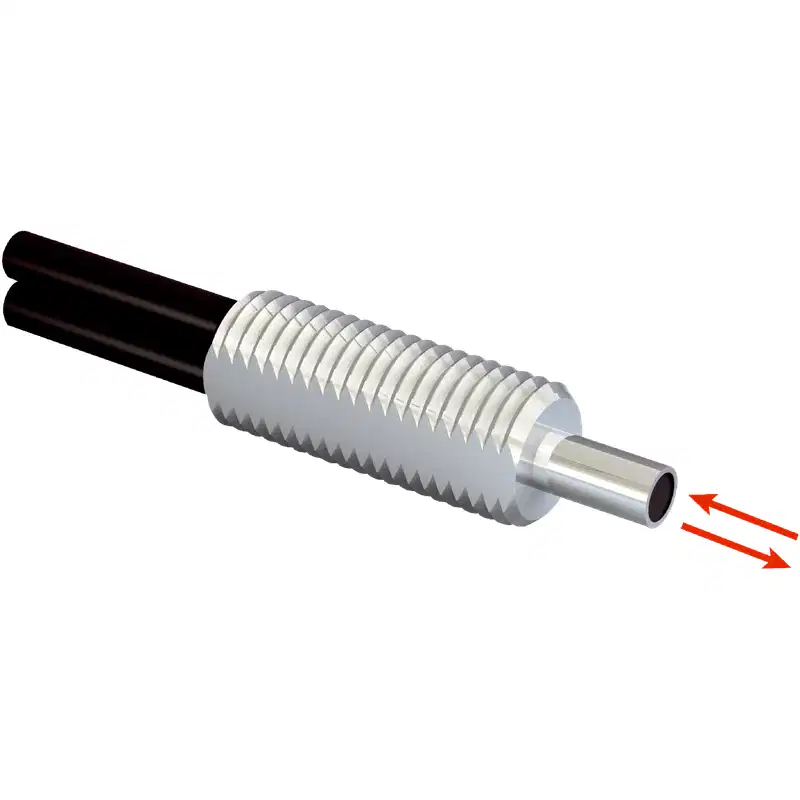

SICK LL3-DB01 là cáp quang cảm biến dạng sợi quang, sử dụng cùng bộ khuếch đại quang để phát hiện vật thể trong các ứng dụng tự động hóa công nghiệp. Sản phẩm không phải cảm biến độc lập có mạch điện tử tích hợp; tín hiệu ánh sáng được truyền qua sợi quang đến đầu cảm biến và xử lý bởi bộ khuếch đại tương thích.

Với khoảng cách phát hiện tối đa 1.250 mm, LL3-DB01 phù hợp khi cần đưa đầu cảm biến đến vị trí hẹp, khuất hoặc có không gian lắp đặt hạn chế trong khi bộ khuếch đại được bố trí ở vị trí thuận tiện hơn.

Đặc điểm nổi bật của LL3-DB01

• Khoảng cách phát hiện tối đa đạt 1.250 mm khi sử dụng với bộ khuếch đại phù hợp.
• Đầu cáp dạng ren M6 giúp cố định thuận tiện trên giá đỡ hoặc cụm gá máy.
• Đầu quang bằng thép không gỉ, phù hợp với môi trường công nghiệp cần độ bền cơ học tốt.
• Cáp quang dài 2.000 mm, hỗ trợ bố trí linh hoạt giữa đầu phát hiện và bộ khuếch đại.
• Cấu trúc sợi đồng trục, hướng phát sáng đồng trục và góc phân kỳ 60°.
• Cáp có thể cắt ngắn khi cần điều chỉnh chiều dài lắp đặt.
• Vật liệu sợi PMMA và vỏ PE giúp đáp ứng các ứng dụng cảm biến quang tiêu chuẩn.

Khả năng phát hiện và chế độ hoạt động

Khoảng cách phát hiện thực tế phụ thuộc vào bộ khuếch đại quang, thời gian đáp ứng, loại ánh sáng và điều kiện của vật thể cần phát hiện. Các giá trị dưới đây áp dụng với ánh sáng đỏ nhìn thấy:

Đường kính vật thể tối thiểu được công bố là 0,015 mm. Khi sử dụng để phát hiện vật thể rất nhỏ, cần giữ đầu cáp ổn định, căn chỉnh chính xác và lựa chọn thời gian đáp ứng phù hợp để hạn chế ảnh hưởng của rung động, ánh sáng môi trường và bề mặt vật thể.

Bộ khuếch đại tương thích

LL3-DB01 có thể sử dụng với các bộ khuếch đại quang SICK thuộc các dòng sau:

• GLL70
• WLL80
• WLL180
• GLL170(T)
• WLL24 Ex
• KTL180

Cáp quang cần được kết nối với bộ khuếch đại tương thích trước khi đưa vào vận hành. Khoảng cách phát hiện, thời gian đáp ứng và khả năng nhận biết vật thể sẽ phụ thuộc vào cấu hình của bộ khuếch đại được sử dụng.

Hướng dẫn lắp đặt và sử dụng

Cố định đầu cáp

Đầu cáp LL3-DB01 có ren M6 và dạng ống ren, cho phép lắp trên giá đỡ bằng đai ốc. Khi siết cố định, cần tránh tác động lực quá lớn lên phần đầu quang và bảo đảm đầu cáp hướng đúng vào vùng phát hiện.

Bố trí đường cáp

Bán kính uốn tối thiểu của cáp là 25 mm. Không nên uốn gập đột ngột, kẹp chặt hoặc kéo căng cáp vì có thể làm suy giảm khả năng truyền ánh sáng và ảnh hưởng đến độ ổn định của tín hiệu.

Cắt ngắn cáp

Cáp quang có thể được cắt ngắn để phù hợp với khoảng cách lắp đặt. Sản phẩm đi kèm dụng cụ cắt cáp quang FC, mã 5304141. Bề mặt đầu sợi sau khi cắt cần được xử lý sạch và phẳng để duy trì hiệu quả truyền sáng.

Phụ kiện đi kèm

• Bộ gá lắp.
• 2 đai ốc lục giác M6.
• 2 vòng đệm.
• Dụng cụ cắt cáp quang FC, mã 5304141.

Ứng dụng phù hợp

Cáp quang SICK LL3-DB01 thích hợp cho các hệ thống phát hiện vật thể trong dây chuyền tự động hóa, đặc biệt ở những vị trí mà cảm biến hoặc bộ khuếch đại không thể đặt ngay tại khu vực cần giám sát. Một số ứng dụng tiêu biểu gồm:

• Phát hiện sản phẩm trên băng tải.
• Kiểm tra sự có mặt hoặc thiếu hụt của chi tiết.
• Đếm sản phẩm trong dây chuyền đóng gói.
• Phát hiện vật thể nhỏ trong cơ cấu máy.
• Giám sát vị trí sản phẩm tại các khu vực hẹp hoặc khó tiếp cận.

Lưu ý khi lựa chọn LL3-DB01

• LL3-DB01 là cáp quang cảm biến, cần sử dụng kèm bộ khuếch đại tương thích.
• Khoảng cách 1.250 mm là giá trị tối đa trong điều kiện và cấu hình hoạt động tương ứng, không phải khoảng cách cố định cho mọi bộ khuếch đại.
• Sản phẩm không tương thích với ánh sáng hồng ngoại.
• Không tích hợp thấu kính trong đầu cáp và không hỗ trợ đầu chuyển đổi tip adapter.
• Không dùng cho các ứng dụng yêu cầu cáp quang chuyển động liên tục kiểu robot, vì sản phẩm không có khả năng uốn linh hoạt động.
• Cần chọn đúng bộ khuếch đại, kiểm tra bán kính uốn và căn chỉnh đầu cáp trước khi đưa hệ thống vào vận hành.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
