Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LL3-DA02 |
| Thương hiệu | SICK |
| Loại sản phẩm | Thấu kính gắn cho cáp cảm biến quang |
| Nguyên lý hoạt động | Hệ thống cảm biến tiệm cận |
| Tiêu điểm | 15 mm |
| Kích thước điểm sáng tối thiểu | Ø 1,2 mm |
| Đặc điểm nổi bật | Phát hiện ổn định các vật thể nhỏ |
| Vật liệu thấu kính | Thủy tinh |
| Vật liệu vỏ | Nhôm sơn phủ màu đen |
| Đường kính ren vỏ | M3 |
| Số lượng cung cấp | 1 chiếc |
| Khối lượng | Khoảng 1 g |
| Nhiệt độ môi trường hoạt động | –40 °C đến +70 °C |
Cáp quang cảm biến SICK LL3-DA02 dùng để làm gì?

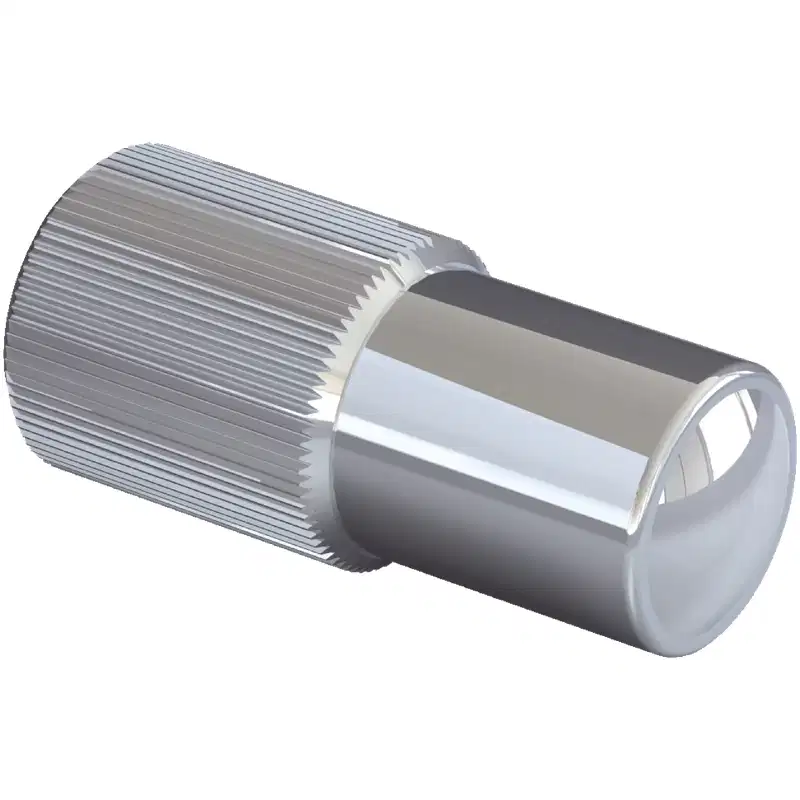

SICK LL3-DA02 là đầu thấu kính gắn cho cáp cảm biến quang, được thiết kế để tạo vùng phát hiện tập trung tại tiêu điểm 15 mm. Sản phẩm phù hợp với các ứng dụng cần nhận biết những chi tiết có kích thước nhỏ, nơi đầu cảm biến thông thường khó bố trí hoặc không tạo được điểm sáng đủ tập trung.
Với điểm sáng tối thiểu chỉ Ø 1,2 mm, LL3-DA02 hỗ trợ cảm biến quang phát hiện chính xác các vật thể nhỏ trong phạm vi làm việc phù hợp. Đây là linh kiện quang học, không phải bộ cảm biến độc lập và cần được sử dụng cùng cáp quang cùng hệ thống cảm biến tương thích.
Đặc điểm quang học và cơ khí
- Tiêu điểm 15 mm, phù hợp cho các vị trí cần phát hiện tập trung ở khoảng cách gần.
- Điểm sáng tối thiểu Ø 1,2 mm giúp tăng khả năng nhận biết vật thể nhỏ.
- Thấu kính bằng thủy tinh hỗ trợ truyền và hội tụ ánh sáng ổn định.
- Vỏ bằng nhôm sơn phủ màu đen, có khối lượng nhẹ khoảng 1 g.
- Đường kính ren vỏ M3, thuận tiện lắp đặt trong các cụm cơ khí có không gian hạn chế.
- Dải nhiệt độ hoạt động rộng từ –40 °C đến +70 °C.
Ứng dụng thực tế
LL3-DA02 thích hợp cho các hệ thống tự động hóa sử dụng cảm biến quang và cáp quang để kiểm tra sự hiện diện, vị trí hoặc trạng thái của chi tiết. Một số ứng dụng phù hợp gồm:
- Phát hiện linh kiện nhỏ trên dây chuyền lắp ráp.
- Kiểm tra sự có mặt của chi tiết trong đồ gá hoặc cơ cấu cấp phôi.
- Nhận biết sản phẩm tại các vị trí hẹp, khó lắp đặt cảm biến kích thước lớn.
- Phát hiện chi tiết nhỏ trong quy trình đóng gói, phân loại và kiểm tra sản phẩm.
- Tạo điểm phát hiện tập trung trong các hệ thống cảm biến quang công nghiệp.
Lưu ý khi lựa chọn và lắp đặt
Để đạt hiệu quả phát hiện ổn định, cần bố trí đầu LL3-DA02 sao cho vị trí cần kiểm tra nằm đúng tại vùng tiêu điểm 15 mm. Sai lệch khoảng cách hoặc góc lắp đặt có thể làm thay đổi kích thước điểm sáng và ảnh hưởng đến độ tin cậy của tín hiệu cảm biến.
Trước khi lắp đặt, cần kiểm tra khả năng tương thích giữa đầu thấu kính LL3-DA02, cáp quang và bộ khuếch đại cảm biến đang sử dụng. Ren M3 cần được siết đúng mức, tránh dùng lực quá mạnh làm biến dạng vỏ hoặc ảnh hưởng đến vị trí quang học.
- Giữ bề mặt thấu kính sạch, không để dầu mỡ, bụi hoặc dấu vân tay bám trên kính.
- Không sử dụng vật sắc hoặc vật liệu mài mòn để vệ sinh thấu kính.
- Cố định cáp quang và đầu thấu kính chắc chắn để hạn chế rung động.
- Đảm bảo vật thể cần phát hiện nằm trong vùng làm việc quang học yêu cầu.
- Kiểm tra thực tế với vật thể mục tiêu trước khi đưa hệ thống vào vận hành liên tục.
Vì sao nên chọn SICK LL3-DA02?
SICK LL3-DA02 phù hợp với những hệ thống cần phát hiện vật thể nhỏ bằng đầu quang có kích thước gọn, tiêu điểm gần và điểm sáng tập trung. Thiết kế nhẹ, ren M3 và khả năng hoạt động trong dải nhiệt độ rộng giúp sản phẩm dễ tích hợp vào các thiết bị tự động hóa, máy lắp ráp và cơ cấu kiểm tra công nghiệp.
Khi lựa chọn LL3-DA02, cần xác định đúng yêu cầu về tiêu điểm 15 mm và khả năng tương thích với hệ thống cáp quang cảm biến. Việc sử dụng đúng biến thể giúp hạn chế sai lệch vùng phát hiện và đảm bảo hiệu suất làm việc của toàn bộ hệ thống.
