Thông số kỹ thuật cáp cảm biến–chấp hành SICK YM2A14-050UB3XLEAX
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | YM2A14-050UB3XLEAX |
| Loại sản phẩm | Cáp cảm biến–chấp hành |
| Chiều dài cáp | 5 m |
| Đầu nối phía A | Đầu đực M12, 4 chân, dạng thẳng, mã hóa A |
| Đầu phía B | Dây dẫn rời |
| Kiểu khóa đầu nối | Vặn ren |
| Số lõi dây | 4 lõi |
| Tiết diện lõi dẫn | 0,34 mm² |
| Vật liệu vỏ cáp | PUR, không halogen |
| Màu vỏ cáp | Đen |
| Đường kính cáp | 4,5 mm |
| Che chắn | Không che chắn |
| Dòng tải | 4 A |
| Điện áp danh định của cáp | 300 V AC |
| Điện áp thử nghiệm | 2.500 V AC |
| Mô-men siết đầu nối | 0,6 Nm |
| Vật liệu đai ốc khóa | Đúc áp lực kẽm, mạ niken |
| Cấp bảo vệ | IP65 / IP66K / IP67 |
| Nhiệt độ khi uốn mềm | -25 °C đến +80 °C |
| Nhiệt độ khi lắp cố định | -40 °C đến +80 °C |
| Nhiệt độ khi chạy trong xích dẫn cáp | -25 °C đến +80 °C |
| Nhiệt độ tại đầu nối | -25 °C đến +85 °C |
| Bán kính uốn khi sử dụng linh hoạt | Lớn hơn 10 lần đường kính cáp |
| Bán kính uốn khi lắp cố định | Lớn hơn 5 lần đường kính cáp |
| Bán kính uốn khi sử dụng trong xích dẫn cáp | Lớn hơn 10 lần đường kính cáp |
| Số chu kỳ uốn | 10.000.000 chu kỳ |
| Tốc độ di chuyển tối đa | 3 m/s |
| Quãng đường di chuyển | 10 m |
| Gia tốc | ≤ 10 m/s² |
| Ứng dụng | Xích dẫn cáp, môi trường có dầu và chất bôi trơn, robot |
Đặc điểm kết nối của YM2A14-050UB3XLEAX
SICK YM2A14-050UB3XLEAX là cáp cảm biến–chấp hành dài 5 m, sử dụng đầu nối đực M12 4 chân ở một đầu và dây dẫn rời ở đầu còn lại. Cấu hình này phù hợp để kết nối cảm biến, công tắc, bộ chấp hành hoặc thiết bị hiện trường với tủ điều khiển, mô-đun I/O và các thiết bị tự động hóa công nghiệp.

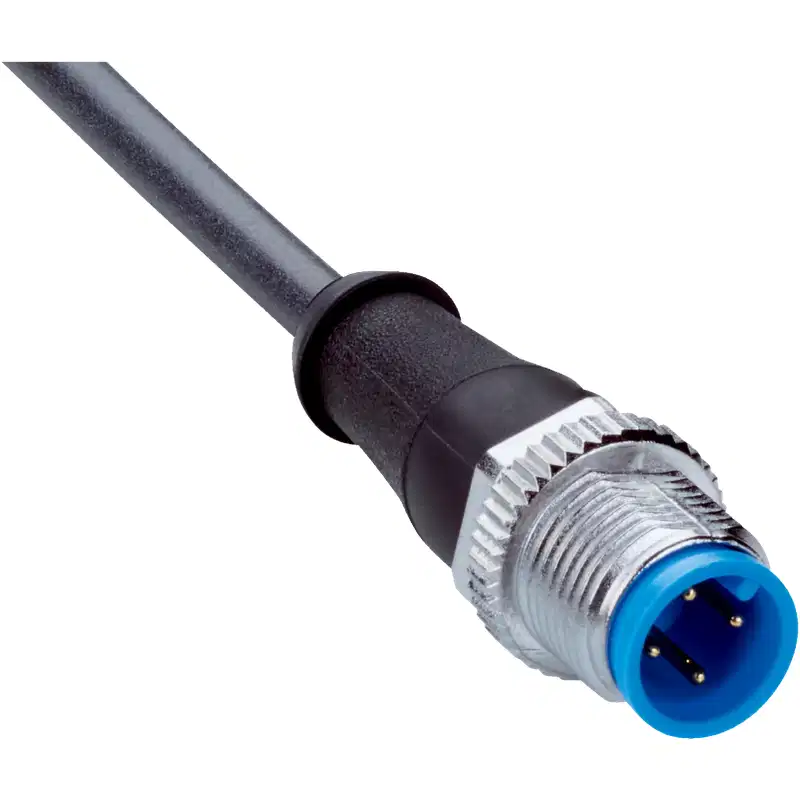

Đầu nối M12 dạng thẳng, mã hóa A, sử dụng cơ cấu khóa bằng ren. Vỏ đầu nối bằng TPU màu đen, kết hợp đai ốc khóa bằng kẽm đúc mạ niken, giúp đầu nối có độ bền cơ học phù hợp với môi trường sản xuất và lắp đặt công nghiệp.
Đầu dây rời thuận tiện cho đấu nối tủ điện
Phía dây rời cho phép kỹ thuật viên cắt, tuốt và đấu trực tiếp vào terminal, giắc cắm, mô-đun I/O hoặc bộ điều khiển theo sơ đồ mạch của hệ thống. Khi đấu nối, cần xác định đúng chức năng từng chân M12 và đánh dấu dây trước khi đưa vào vận hành.
YM2A14-050UB3XLEAX là loại cáp không che chắn. Vì vậy, sản phẩm phù hợp hơn với các tín hiệu cảm biến và chấp hành thông thường trong hệ thống có điều kiện nhiễu điện từ được kiểm soát. Với tín hiệu analog nhạy, đường truyền tốc độ cao hoặc khu vực có nhiễu lớn, cần đánh giá riêng yêu cầu chống nhiễu của toàn bộ hệ thống.
Khả năng làm việc trong môi trường chuyển động
Vỏ cáp PUR không halogen có khả năng chịu uốn lặp và phù hợp với các ứng dụng công nghiệp có dầu, chất bôi trơn hoặc chuyển động liên tục. Cáp được thiết kế cho xích dẫn cáp, robot và các cơ cấu tự động hóa cần chuyển động qua lại thường xuyên.
- Số chu kỳ uốn công bố: 10.000.000 chu kỳ.
- Tốc độ di chuyển tối đa: 3 m/s.
- Quãng đường di chuyển: 10 m.
- Gia tốc tối đa: 10 m/s².
- Độ xoắn cho phép: 180° trên chiều dài 1 m.
- Số chu kỳ xoắn: 2.000.000 chu kỳ.
- Tần suất chuyển động: tối đa 35 chu kỳ/phút.
Khi lắp trong xích dẫn cáp, cáp cần được đặt đúng hướng chuyển động, không bị kẹp hoặc xoắn cục bộ. Không nên bó chặt cáp cùng các dây khác nếu việc này làm hạn chế bán kính uốn tự nhiên.
Lưu ý lắp đặt và vận hành
- Đảm bảo đầu nối M12 được lắp thẳng trục trước khi siết để tránh hư ren hoặc lệch tiếp điểm.
- Siết đầu nối với mô-men khoảng 0,6 Nm.
- Duy trì bán kính uốn lớn hơn 10 lần đường kính cáp khi cáp chuyển động trong xích dẫn cáp hoặc sử dụng linh hoạt.
- Với đường kính cáp 4,5 mm, bán kính uốn động nên lớn hơn khoảng 45 mm.
- Không kéo cáp bằng đầu nối hoặc dây dẫn rời.
- Kiểm tra lớp vỏ PUR, đầu nối và khu vực đấu dây định kỳ khi cáp làm việc trong môi trường có dầu, chất bôi trơn hoặc chuyển động liên tục.
- Đảm bảo nắp bảo vệ, đầu nối đối ứng và vị trí lắp đặt đáp ứng điều kiện cần thiết để duy trì cấp bảo vệ IP65, IP66K hoặc IP67.
Ứng dụng phù hợp
Cáp SICK YM2A14-050UB3XLEAX phù hợp cho các hệ thống tự động hóa sử dụng kết nối M12 4 chân, chẳng hạn như:
- Kết nối cảm biến tiệm cận, cảm biến quang và cảm biến vị trí.
- Kết nối công tắc, thiết bị chấp hành và các phần tử điều khiển hiện trường.
- Đấu nối thiết bị với mô-đun I/O trong tủ điều khiển.
- Hệ thống băng tải, máy lắp ráp và dây chuyền sản xuất.
- Cơ cấu robot, tay máy và thiết bị có chuyển động lặp.
- Ứng dụng sử dụng xích dẫn cáp trong môi trường có dầu hoặc chất bôi trơn.
Cách lựa chọn đúng biến thể
Khi thay thế hoặc bổ sung cáp cho hệ thống, cần kiểm tra đồng thời mã YM2A14-050UB3XLEAX, chiều dài 5 m, đầu đực M12 4 chân dạng thẳng và đầu dây rời. Không nên chỉ dựa vào số chân M12 vì các biến thể gần giống có thể khác chiều dài, kiểu đầu nối, cấu hình đầu B, vật liệu vỏ hoặc khả năng sử dụng trong xích dẫn cáp.
Trước khi lắp đặt, cần đối chiếu sơ đồ chân của thiết bị kết nối, dòng tải tối đa 4 A, điện áp làm việc của mạch và yêu cầu chống nhiễu. Với hệ thống cần truyền tín hiệu có che chắn, biến thể cáp không che chắn này có thể không phải lựa chọn phù hợp.
