Thông số kỹ thuật cáp cảm biến Sick YG8U14-050VA3XLEAX
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | YG8U14-050VA3XLEAX |
| Hãng sản xuất | Sick |
| Loại sản phẩm | Cáp cảm biến – cơ cấu chấp hành |
| Chiều dài cáp | 5 m |
| Đầu nối đầu A | Đầu nối cái M8, 4 chân, dạng góc, mã hóa A |
| Đầu nối đầu B | Dây dẫn hở (flying leads) |
| Kiểu khóa đầu nối | Ren vặn |
| Vật liệu đầu nối | TPU |
| Vật liệu đai ốc khóa | Đúc khuôn kẽm, mạ niken |
| Vật liệu gioăng | FKM |
| Mô-men siết | 0,4 Nm |
| Cấu trúc cáp | 4 lõi, PVC, không chống nhiễu |
| Màu vỏ cáp | Xám |
| Đường kính cáp | 4,8 mm |
| Tiết diện dây dẫn | 0,25 mm² |
| Điện áp danh định của cáp | 300 V AC |
| Điện áp thử của cáp | 2.000 V AC |
| Điện áp xung danh định | 1,5 kV |
| Dòng tải | 4 A |
| Cấp bảo vệ | IP65 / IP66K / IP67 |
| Nhiệt độ sử dụng linh hoạt | -5 °C đến +80 °C |
| Nhiệt độ khi lắp cố định | -30 °C đến +80 °C |
| Nhiệt độ tại đầu nối | -25 °C đến +85 °C |
| Bán kính uốn khi chuyển động | Lớn hơn 10 lần đường kính cáp |
| Bán kính uốn khi lắp cố định | Lớn hơn 5 lần đường kính cáp |
| Vật liệu vỏ cáp | PVC, chống cháy theo UL 1581 VW1 / CSA FT1 |
| Điện trở cách điện | 100 MΩ |
| Cấp ô nhiễm | 3 |
Cáp Sick YG8U14-050VA3XLEAX dùng để làm gì?

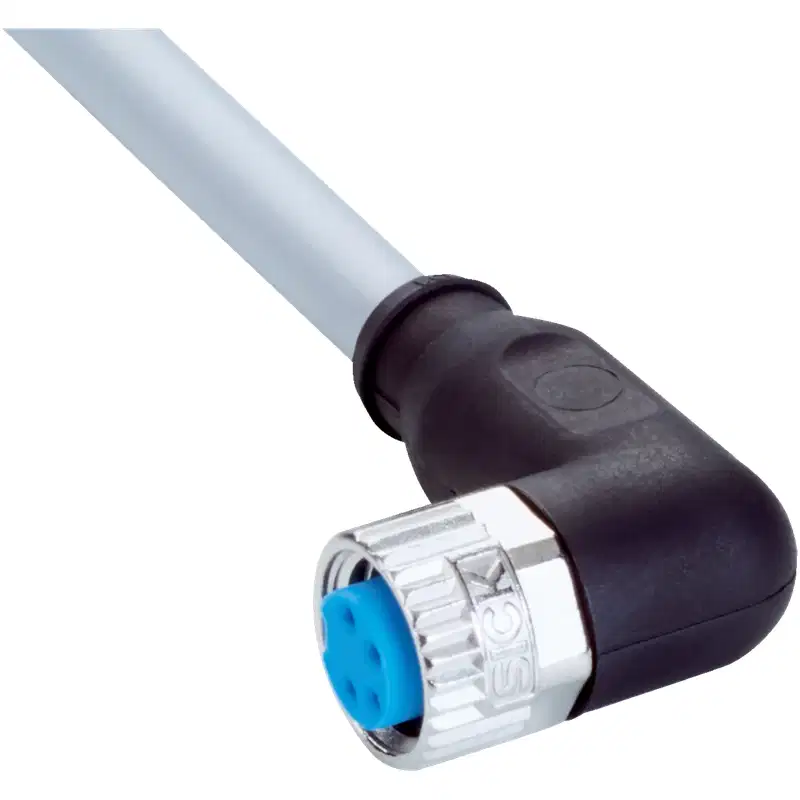

Sick YG8U14-050VA3XLEAX là cáp kết nối cảm biến và cơ cấu chấp hành dài 5 m, sử dụng đầu nối cái M8 4 chân dạng góc ở một đầu và các dây dẫn hở ở đầu còn lại. Cấu hình này phù hợp để kết nối cảm biến M8 với tủ điều khiển, hộp đấu nối, mô-đun I/O hoặc thiết bị xử lý tín hiệu trong hệ thống tự động hóa.
Đầu nối M8 dạng góc giúp giảm độ nhô của dây tại vị trí lắp đặt, phù hợp với các cảm biến được bố trí trong không gian hẹp hoặc gần bề mặt máy. Đầu còn lại để hở cho phép đấu nối linh hoạt vào thiết bị điều khiển theo sơ đồ mạch của hệ thống.
Đặc điểm kết nối và độ bền
- Đầu nối cái M8 4 chân, chuẩn mã hóa A, tương thích với các thiết bị sử dụng giao diện M8 tương ứng.
- Cơ cấu khóa bằng ren giúp cố định chắc đầu nối, hạn chế lỏng kết nối do rung động trong quá trình vận hành.
- Thân đầu nối bằng TPU có khả năng chịu tác động cơ học và phù hợp với môi trường công nghiệp.
- Đai ốc khóa bằng kẽm đúc mạ niken có khả năng chống ăn mòn tốt hơn bề mặt kim loại không được bảo vệ.
- Gioăng FKM hỗ trợ duy trì độ kín tại vị trí kết nối.
- Cáp PVC 4 lõi, tiết diện 0,25 mm², không có lớp chống nhiễu.
Khả năng bảo vệ trong môi trường công nghiệp
Cáp được thiết kế cho các khu vực sạch và khu vực có hóa chất, với cấp bảo vệ IP65, IP66K và IP67 khi được lắp đặt đúng cách với thiết bị và đầu nối phù hợp. Cấp bảo vệ này giúp hạn chế sự xâm nhập của bụi cũng như nước phun và nước tạm thời trong điều kiện sử dụng tương ứng.
Không nên xem cấp IP của cáp là cấp bảo vệ độc lập cho toàn bộ hệ thống. Khả năng bảo vệ thực tế còn phụ thuộc vào đầu nối đối tác, tình trạng gioăng, mô-men siết và phương pháp đấu nối đầu dây hở.
Lưu ý lắp đặt cáp YG8U14-050VA3XLEAX
- Siết đầu nối với mô-men khoảng 0,4 Nm để bảo đảm độ kín và tránh làm hỏng ren hoặc gioăng.
- Không kéo cáp bằng đầu nối và không để lực kéo tác động trực tiếp lên điểm tiếp giáp giữa cáp với đầu nối.
- Khi cáp chuyển động, duy trì bán kính uốn lớn hơn 10 lần đường kính cáp, tương đương lớn hơn khoảng 48 mm.
- Khi lắp cố định, duy trì bán kính uốn lớn hơn 5 lần đường kính cáp, tương đương lớn hơn khoảng 24 mm.
- Đầu dây hở cần được đấu theo đúng sơ đồ chân của cảm biến và thiết bị điều khiển; không tự suy đoán màu dây hoặc chức năng chân khi chưa xác định rõ sơ đồ đấu nối.
- Không sử dụng cáp không chống nhiễu cho các đường tín hiệu nhạy với nhiễu điện từ nếu hệ thống yêu cầu cáp shield.
- Kiểm tra tình trạng ren, gioăng và vỏ cáp trước khi đưa vào vận hành.
Ứng dụng phù hợp
Sick YG8U14-050VA3XLEAX phù hợp cho các hệ thống tự động hóa sử dụng cảm biến hoặc thiết bị ngoại vi chuẩn M8, chẳng hạn như:
- Dây chuyền sản xuất và máy lắp ráp tự động.
- Hệ thống phát hiện vị trí, vật thể hoặc trạng thái máy.
- Tủ điều khiển và mô-đun I/O phân tán.
- Thiết bị đóng gói, băng tải và máy kiểm tra công nghiệp.
- Kết nối cảm biến trong khu vực có bụi, nước phun hoặc hóa chất ở mức phù hợp với cấp bảo vệ của sản phẩm.
Cách chọn đúng model trong dòng cáp M8
Khi thay thế hoặc bổ sung cáp, cần kiểm tra đồng thời kích thước đầu nối, giới tính đầu nối, số chân, kiểu mã hóa, hướng đầu nối, chiều dài cáp và dạng đầu cuối. Model YG8U14-050VA3XLEAX có đầu M8 cái 4 chân dạng góc ở một phía và dây dẫn hở ở phía còn lại, vì vậy không nên thay bằng model có đầu đực, đầu thẳng, số chân khác hoặc đầu ra dạng đầu nối đúc sẵn.
Chiều dài 5 m phù hợp với các vị trí cảm biến cách tủ điều khiển hoặc hộp đấu nối ở khoảng cách tương đối xa. Khi chọn cáp cho ứng dụng chuyển động liên tục, cần kiểm tra riêng yêu cầu về cáp kéo xích và tuổi thọ uốn, bởi model này sử dụng cáp PVC và thông số bán kính uốn nêu trên không thay thế cho đánh giá cơ khí của từng máy.
