Cáp cảm biến-actuator Sick YG8U13-020VA1XLEAX 2 m

Thông số kỹ thuật cáp cảm biến–actuator Sick YG8U13-020VA1XLEAX

Đặc điểm kết nối của Sick YG8U13-020VA1XLEAX

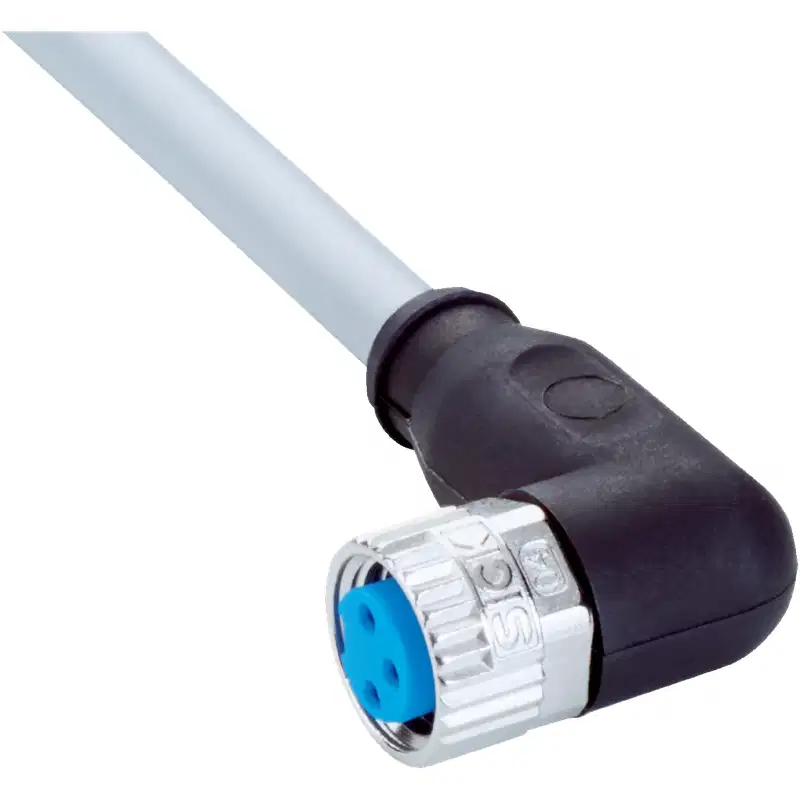

Sick YG8U13-020VA1XLEAX là cáp cảm biến–actuator dài 2 m, sử dụng đầu nối cái M8 3 chân dạng góc ở một đầu và dây dẫn rời ở đầu còn lại. Cấu hình này phù hợp để kết nối trực tiếp cảm biến hoặc cơ cấu chấp hành có giao diện M8 với tủ điều khiển, bộ I/O, bộ điều khiển máy hoặc thiết bị đấu nối hiện trường.

Đầu nối M8 được mã hóa A và sử dụng cơ cấu khóa ren, giúp cố định chắc chắn trong quá trình vận hành. Thiết kế dạng góc hỗ trợ đi dây trong không gian hẹp, đồng thời hạn chế việc dây bị uốn gấp ngay tại vị trí đầu nối.

Cấu hình dây và đầu nối

• Đầu M8 là đầu cái 3 chân, phù hợp với thiết bị cảm biến hoặc actuator sử dụng đầu đực M8 tương ứng.
• Đầu còn lại là dây dẫn rời, thuận tiện đấu vào terminal, đầu nối I/O hoặc mạch điều khiển theo sơ đồ của hệ thống.
• Cáp gồm 3 lõi, tiết diện mỗi lõi 0,25 mm².
• Cáp không có lớp chống nhiễu, do đó nên bố trí phù hợp khi lắp đặt gần nguồn gây nhiễu điện từ.

Khả năng bảo vệ và môi trường lắp đặt

Đầu nối được chế tạo với thân TPU, đai ốc khóa bằng kẽm đúc mạ niken và gioăng FKM. Cấu tạo này giúp cáp phù hợp với các môi trường công nghiệp cần khả năng chống bụi, chống nước và chống tác động của một số loại hóa chất.

Cấp bảo vệ IP65, IP66K và IP67 cho phép sử dụng trong các khu vực có bụi, tia nước hoặc điều kiện vệ sinh công nghiệp phù hợp với cấp bảo vệ của hệ thống. Sản phẩm được chỉ định cho khu vực sạch và khu vực có hóa chất, tuy nhiên khả năng tương thích thực tế vẫn phụ thuộc vào loại hóa chất, nồng độ, thời gian tiếp xúc và nhiệt độ vận hành.

Dải nhiệt độ làm việc

• Khi cáp chuyển động linh hoạt: từ −5 °C đến +80 °C.
• Khi cáp được lắp cố định: từ −30 °C đến +80 °C.
• Tại đầu nối: từ −25 °C đến +85 °C.

Hướng dẫn lắp đặt và sử dụng

Khi lắp YG8U13-020VA1XLEAX, cần đưa đầu nối M8 vào đúng chiều, siết đai ốc bằng tay và kiểm tra độ chắc chắn trước khi vận hành. Mô-men siết quy định là 0,4 Nm; không nên siết quá mạnh vì có thể làm hỏng ren, gioăng hoặc thân đầu nối.

• Duy trì bán kính uốn lớn hơn 10 lần đường kính cáp khi cáp chuyển động thường xuyên. Với đường kính 4,5 mm, bán kính uốn tối thiểu theo yêu cầu này lớn hơn 45 mm.
• Khi lắp cố định, duy trì bán kính uốn lớn hơn 5 lần đường kính cáp, tương đương lớn hơn 22,5 mm.
• Không kéo cáp bằng đầu nối M8 và không để đầu nối chịu lực treo hoặc lực xoắn liên tục.
• Đảm bảo bề mặt tiếp xúc của đầu nối sạch và gioăng không bị kẹp, rách hoặc biến dạng.
• Đầu dây rời cần được đấu đúng sơ đồ của cảm biến, actuator hoặc thiết bị điều khiển trước khi cấp nguồn.
• Không đặt cáp chạy song song sát với dây động lực công suất lớn nếu hệ thống nhạy với nhiễu.

Ứng dụng phù hợp

Cáp Sick YG8U13-020VA1XLEAX thích hợp cho các hệ thống tự động hóa sử dụng kết nối M8 3 chân, chẳng hạn như:

• Kết nối cảm biến quang, cảm biến tiệm cận và các cảm biến công nghiệp tương thích M8.
• Kết nối actuator hoặc thiết bị tín hiệu trong máy tự động.
• Đấu nối cảm biến với cụm I/O và tủ điều khiển.
• Hệ thống băng tải, máy đóng gói, dây chuyền lắp ráp và thiết bị xử lý vật liệu.
• Khu vực sản xuất có bụi, nước bắn hoặc yêu cầu đi dây gọn trong không gian hạn chế.

Lưu ý chọn đúng biến thể

YG8U13-020VA1XLEAX là phiên bản có đầu nối cái M8 3 chân dạng góc, đầu kia là dây dẫn rời và chiều dài 2 m. Khi thay thế hoặc đặt mua, cần kiểm tra đồng thời số chân, giới tính đầu nối, hướng đầu nối, kiểu mã hóa, chiều dài cáp và loại đầu ra. Các model M8 khác có thể khác số chân, đầu nối thẳng hoặc góc, có đầu nối ở cả hai đầu, có lớp chống nhiễu hoặc sử dụng chiều dài khác nên không mặc nhiên thay thế tương đương.
