Thông số kỹ thuật cáp cảm biến–actuator Sick YG2A14-050UB3M2A14
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | YG2A14-050UB3M2A14 |
| Hãng sản xuất | Sick |
| Loại sản phẩm | Cáp cảm biến–actuator M12 |
| Chiều dài cáp | 5 m |
| Đầu nối A | Đầu cái M12, 4 chân, góc vuông, mã hóa A |
| Đầu nối B | Đầu đực M12, 4 chân, thẳng, mã hóa A |
| Kiểu khóa | Ren vặn |
| Sơ đồ kết nối | M12 cái góc vuông – M12 đực thẳng |
| Số lõi dây | 4 lõi |
| Tiết diện lõi dẫn | 0,34 mm² |
| Vật liệu vỏ cáp | PUR, không chứa halogen |
| Màu vỏ cáp | Đen |
| Đường kính cáp | 4,5 mm |
| Chống nhiễu | Không chống nhiễu |
| Điện áp danh định của cáp | 300 V AC |
| Dòng tải | 4 A |
| Điện áp thử nghiệm | 2.500 V AC |
| Bán kính uốn khi sử dụng linh hoạt | > 10 lần đường kính cáp |
| Bán kính uốn khi lắp cố định | > 5 lần đường kính cáp |
| Bán kính uốn trong xích dẫn cáp | > 10 lần đường kính cáp |
| Số chu kỳ uốn | 10.000.000 |
| Tốc độ di chuyển | 3 m/s |
| Quãng đường di chuyển | 10 m |
| Gia tốc | ≤ 10 m/s² |
| Khả năng xoắn | 180° trên 1 m |
| Số chu kỳ xoắn | 2.000.000 |
| Tần suất chu kỳ | 35 chu kỳ/phút |
| Mô-men siết đầu nối | 0,6 Nm |
| Cấp bảo vệ | IP65, IP66K, IP67 |
| Nhiệt độ khi sử dụng linh hoạt | −25 °C đến +80 °C |
| Nhiệt độ khi lắp cố định | −40 °C đến +80 °C |
| Nhiệt độ khi sử dụng trong xích dẫn cáp | −25 °C đến +80 °C |
| Nhiệt độ tại đầu nối | −25 °C đến +85 °C |
| Vật liệu đầu nối | TPU |
| Vật liệu đai ốc khóa | Hợp kim kẽm đúc, mạ niken |
| Vật liệu gioăng | FKM |
| Môi trường ứng dụng | Xích dẫn cáp, khu vực có dầu và chất bôi trơn, robot |
Cấu hình đầu nối của YG2A14-050UB3M2A14

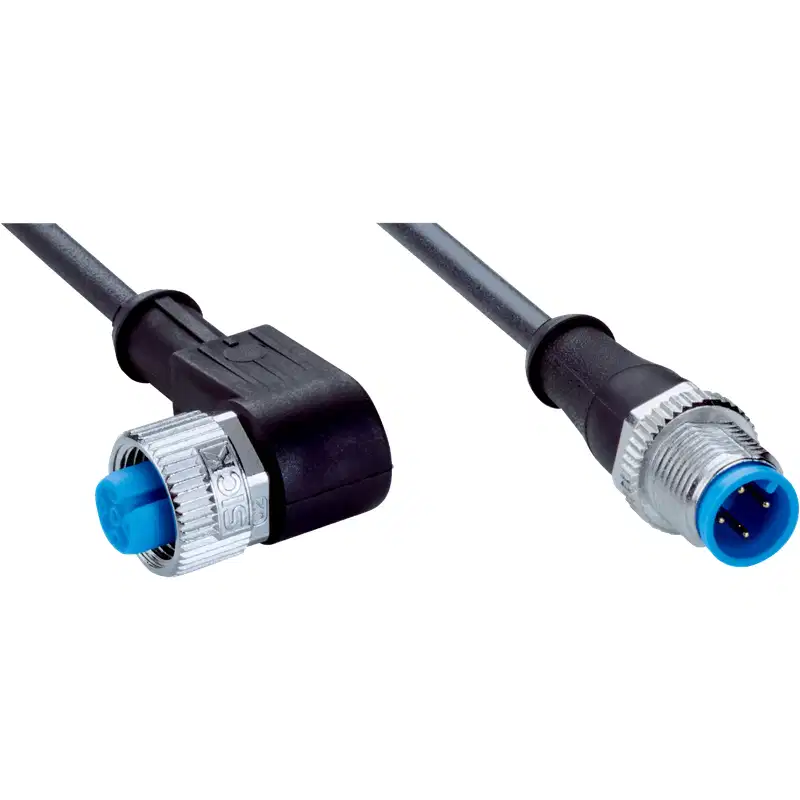

Sick YG2A14-050UB3M2A14 là cáp kết nối cảm biến–actuator hai đầu M12 với cấu hình không đối xứng: một đầu M12 cái dạng góc vuông và một đầu M12 đực dạng thẳng. Cả hai đầu đều có 4 chân và sử dụng mã hóa A, phù hợp với các kết nối tín hiệu và nguồn điện áp thấp phổ biến trong hệ thống tự động hóa công nghiệp.
Đầu nối góc vuông giúp giảm không gian cần thiết ở phía cảm biến hoặc thiết bị lắp sát tủ, khung máy. Đầu M12 thẳng thuận tiện khi kết nối với cổng vào/ra, bộ phân phối tín hiệu hoặc thiết bị điều khiển có cổng M12 tương ứng.
Độ bền khi chuyển động liên tục
Cáp sử dụng vỏ PUR không chứa halogen, có khả năng chịu uốn lặp lại và phù hợp cho các ứng dụng chuyển động trong máy. Với khả năng đạt 10.000.000 chu kỳ uốn, tốc độ di chuyển tối đa 3 m/s và quãng đường di chuyển 10 m, sản phẩm thích hợp để lắp trong xích dẫn cáp hoặc các cụm máy có chuyển động lặp lại.
- Bán kính uốn trong xích dẫn cáp: lớn hơn 10 lần đường kính cáp.
- Đường kính cáp 4,5 mm, tương đương bán kính uốn tối thiểu lớn hơn 45 mm khi sử dụng trong xích dẫn cáp.
- Khả năng xoắn lên đến 180° trên mỗi mét.
- Hỗ trợ tối đa 2.000.000 chu kỳ xoắn trong điều kiện vận hành phù hợp.
- Phù hợp với môi trường có dầu và chất bôi trơn.
Khả năng bảo vệ và môi trường lắp đặt
Hai đầu nối đạt cấp bảo vệ IP65, IP66K và IP67 khi được ghép nối đúng cách. Cấu trúc này giúp cáp đáp ứng các yêu cầu bảo vệ phổ biến trước bụi, tia nước và điều kiện vệ sinh bằng tia nước áp lực cao theo phạm vi áp dụng của cấp bảo vệ.
Vỏ cáp PUR màu đen có đặc tính phù hợp với môi trường công nghiệp, trong đó có khu vực tiếp xúc với dầu và chất bôi trơn. Cáp có thể được dùng cho robot, máy tự động, dây chuyền lắp ráp và các hệ thống cảm biến cần tuyến cáp chuyển động.
Ứng dụng thực tế
- Kết nối cảm biến tiệm cận, cảm biến quang và các cảm biến công nghiệp có giao diện M12 A-coded 4 chân.
- Kết nối actuator hoặc thiết bị chấp hành sử dụng đầu nối M12 4 chân.
- Kết nối giữa cảm biến và bộ phân phối tín hiệu trong hệ thống tự động hóa.
- Lắp đặt trong xích dẫn cáp của máy gia công, máy đóng gói và dây chuyền sản xuất.
- Sử dụng trong cụm robot và cơ cấu chuyển động có yêu cầu uốn, xoắn lặp lại.
Lưu ý khi lựa chọn và lắp đặt
YG2A14-050UB3M2A14 là phiên bản không chống nhiễu. Vì vậy, sản phẩm nên được lựa chọn cho các tuyến tín hiệu không yêu cầu cáp shield hoặc trong hệ thống đã có biện pháp kiểm soát nhiễu điện từ phù hợp.
- Kiểm tra thiết bị đối diện có sử dụng đầu M12 4 chân, mã hóa A và đúng giới tính đầu nối.
- Không vượt quá dòng tải 4 A và điện áp danh định 300 V AC của cáp.
- Siết đầu nối với mô-men khoảng 0,6 Nm để bảo đảm tiếp xúc và độ kín.
- Không uốn cáp nhỏ hơn bán kính quy định, đặc biệt tại vị trí sát đầu nối.
- Khi lắp trong xích dẫn cáp, cần bố trí cáp tự nhiên, không xoắn hoặc ép chồng làm hạn chế chuyển động.
- Đảm bảo đầu nối được ghép kín trước khi đưa vào môi trường có nước, dầu hoặc chất bôi trơn.
Vì sao nên chọn đúng mã YG2A14-050UB3M2A14?
Mã YG2A14-050UB3M2A14 xác định đồng thời chiều dài 5 m, cấu hình đầu cái góc vuông–đầu đực thẳng, chuẩn M12 4 chân A-coded và loại cáp PUR dành cho chuyển động. Khi thay thế hoặc đặt mua, cần đối chiếu đầy đủ các yếu tố này thay vì chỉ chọn một cáp M12 có cùng số chân, bởi khác biệt về hướng đầu nối, giới tính đầu cắm, chiều dài hoặc khả năng chuyển động có thể khiến cáp không lắp được hoặc không phù hợp với điều kiện vận hành.
