Thông số kỹ thuật cáp cảm biến Sick YG2A14-020VB3XLEAX
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | YG2A14-020VB3XLEAX |
| Hãng sản xuất | Sick |
| Loại sản phẩm | Cáp cảm biến – cơ cấu chấp hành |
| Chiều dài cáp | 2 m |
| Đầu nối A | Đầu nối cái M12, 4 chân, dạng góc, mã hóa A |
| Đầu nối B | Dây dẫn tự do |
| Kiểu khóa đầu nối | Ren vít |
| Vật liệu đầu nối | TPU |
| Màu đầu nối | Đen |
| Đai ốc khóa | Đúc áp lực kẽm, mạ niken |
| Vật liệu gioăng | FKM |
| Mô-men siết | 0,6 Nm |
| Chiều rộng đối diện | 13 mm |
| Cấu tạo cáp | 4 lõi, PVC |
| Màu vỏ cáp | Xám |
| Đường kính cáp | 5 mm |
| Tiết diện dây dẫn | 0,34 mm² |
| Chống nhiễu | Không chống nhiễu |
| Điện áp danh định của cáp | 300 V AC |
| Điện áp thử của cáp | 2.000 V AC |
| Điện áp xung định mức | 2,5 kV |
| Dòng tải | 4 A |
| Bán kính uốn khi sử dụng linh hoạt | Lớn hơn 10 lần đường kính cáp |
| Bán kính uốn khi lắp đặt cố định | Lớn hơn 5 lần đường kính cáp |
| Nhiệt độ sử dụng linh hoạt | -5 °C đến +80 °C |
| Nhiệt độ lắp đặt cố định | -30 °C đến +80 °C |
| Nhiệt độ tại đầu nối | -25 °C đến +85 °C |
| Cấp bảo vệ | IP65 / IP66K / IP67 |
| Cấp ô nhiễm | 3 |
| Điện trở cách điện | 100 MΩ |
| Khả năng chống cháy vỏ cáp | Đạt UL 1581 VW1 / CSA FT1 |
| Ứng dụng | Khu vực sạch và khu vực có hóa chất |

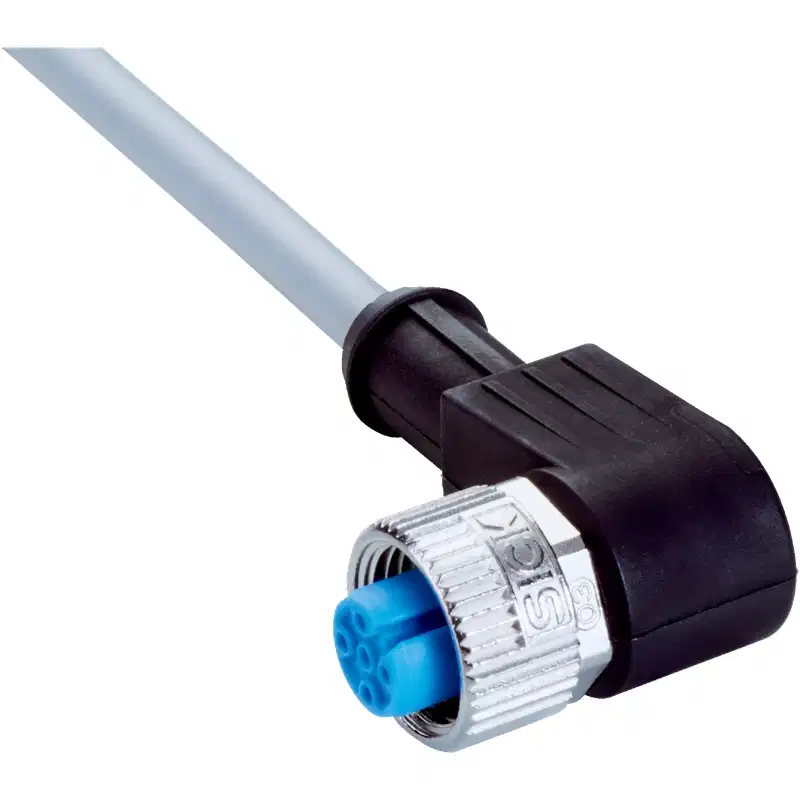

Cáp M12 góc 4 chân cho cảm biến và thiết bị chấp hành
Sick YG2A14-020VB3XLEAX là cáp cảm biến có đầu nối cái M12 4 chân, mã hóa A ở một đầu và dây dẫn tự do ở đầu còn lại. Thiết kế này phù hợp để kết nối cảm biến, công tắc, bộ phát hiện hoặc thiết bị chấp hành với tủ điều khiển, hộp đấu nối và các thiết bị tự động hóa công nghiệp.
Đầu nối M12 dạng góc giúp giảm độ nhô của cáp tại vị trí lắp đặt, đặc biệt hữu ích khi cảm biến được đặt gần thành máy, khung cơ khí hoặc khu vực có không gian hạn chế. Đầu dây tự do cho phép đấu trực tiếp vào cầu đấu, đầu nối nhanh hoặc mạch điều khiển theo sơ đồ của hệ thống.
Khả năng kết nối và độ bền môi trường
- Đầu nối M12 cái 4 chân, mã hóa A, dùng kiểu khóa ren vít.
- Vỏ đầu nối bằng TPU màu đen, đai ốc khóa bằng kẽm đúc mạ niken.
- Gioăng FKM hỗ trợ sử dụng trong môi trường công nghiệp và khu vực có hóa chất.
- Cấp bảo vệ IP65, IP66K và IP67 khi kết nối đúng cách với thiết bị tương thích.
- Cáp PVC màu xám, đường kính 5 mm, gồm 4 lõi với tiết diện 0,34 mm².
- Kết cấu không chống nhiễu, phù hợp với các mạch cảm biến và tín hiệu thông thường không yêu cầu cáp shield.
Hướng dẫn đấu nối và lắp đặt
Đầu nối M12 cần được cắm đúng hướng vào cổng tương ứng trên cảm biến hoặc thiết bị điều khiển, sau đó siết đai ốc bằng lực khoảng 0,6 Nm. Không nên siết quá mạnh vì có thể làm hỏng ren, gioăng hoặc thân đầu nối.
Đầu dây tự do cần được đấu theo sơ đồ chân của thiết bị thực tế. Màu lõi và chức năng từng chân có thể phụ thuộc vào sơ đồ đấu dây của cảm biến hoặc bộ điều khiển, vì vậy cần kiểm tra sơ đồ chân trước khi cấp nguồn.
- Tránh kéo căng cáp tại vị trí đầu nối.
- Khi cáp chuyển động, duy trì bán kính uốn lớn hơn 10 lần đường kính cáp, tương đương lớn hơn 50 mm.
- Khi lắp đặt cố định, duy trì bán kính uốn lớn hơn 5 lần đường kính cáp, tương đương lớn hơn 25 mm.
- Bịt kín và bảo vệ các đầu dây tự do để hạn chế hơi ẩm, bụi bẩn hoặc hóa chất xâm nhập.
- Không sử dụng cáp trong các mạch yêu cầu chống nhiễu nếu hệ thống bắt buộc phải dùng cáp có lớp shield.
Ứng dụng phù hợp
Với chiều dài 2 m, đầu M12 góc và đầu dây tự do, YG2A14-020VB3XLEAX thích hợp cho các kết nối trong hệ thống tự động hóa như:
- Kết nối cảm biến quang, cảm biến tiệm cận và cảm biến vị trí.
- Kết nối thiết bị đo hoặc thiết bị phát hiện với tủ điều khiển.
- Đấu nối cảm biến – cơ cấu chấp hành trong máy đóng gói, dây chuyền lắp ráp và máy sản xuất.
- Ứng dụng trong khu vực sạch hoặc môi trường có hóa chất ở mức phù hợp với vật liệu cáp và đầu nối.
Lưu ý khi chọn đúng mã YG2A14-020VB3XLEAX
Khi thay thế hoặc mua mới, cần đối chiếu đồng thời kiểu đầu nối M12 cái, số chân 4, mã hóa A, dạng góc, chiều dài 2 m và đầu còn lại là dây tự do. Các biến thể khác trong dòng cáp Sick có thể thay đổi chiều dài, kiểu đầu nối, số chân, vật liệu vỏ hoặc khả năng chống nhiễu.
Model này có dòng tải 4 A, điện áp danh định 300 V AC và không có lớp chống nhiễu. Do đó, cần kiểm tra điện áp, dòng điện, sơ đồ chân và yêu cầu EMC của hệ thống trước khi lắp đặt.
