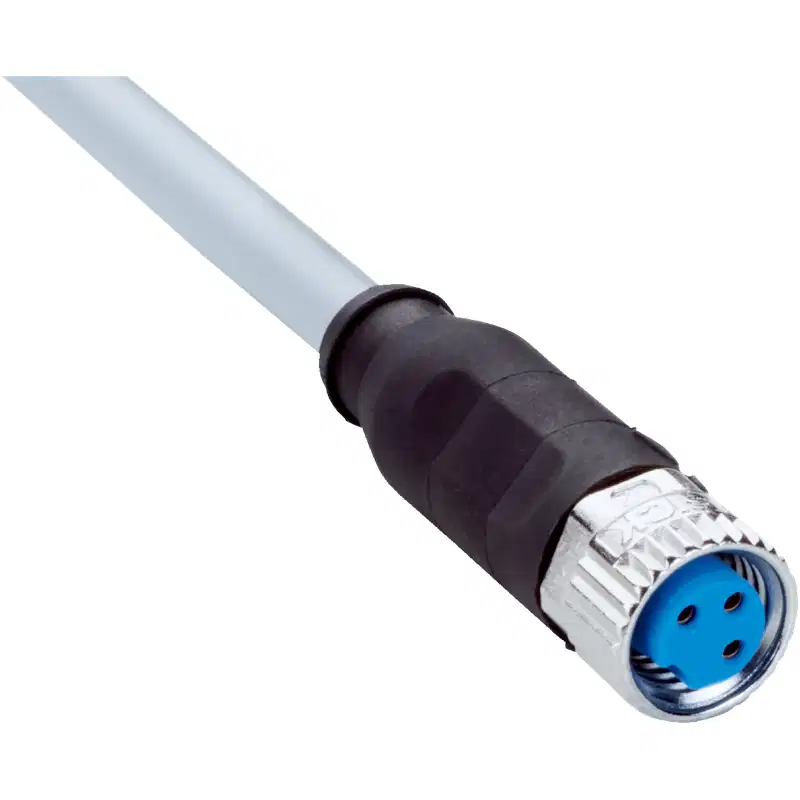

Cáp cảm biến Sick YF8U13-050VA1XLEAX dài 5 m

Thông số kỹ thuật cáp cảm biến Sick YF8U13-050VA1XLEAX

Cáp Sick YF8U13-050VA1XLEAX dùng để làm gì?

Sick YF8U13-050VA1XLEAX là cáp kết nối cảm biến và cơ cấu chấp hành, có một đầu là đầu nối cái M8 3 chân dạng thẳng và đầu còn lại là các dây dẫn hở. Cấu hình này phù hợp với các cảm biến, công tắc hoặc thiết bị hiện trường sử dụng chuẩn kết nối M8 trong hệ thống tự động hóa công nghiệp.

Với chiều dài 5 m, cáp giúp kết nối thiết bị hiện trường đến tủ điều khiển, hộp đấu dây hoặc mô-đun I/O mà không cần nối dài thêm trong nhiều vị trí lắp đặt thông thường.

Đặc điểm kết nối và cấu tạo

• Đầu nối cái M8 3 chân, mã hóa A, dạng thẳng.
• Đầu còn lại là dây dẫn hở, thuận tiện đấu vào terminal, đầu nối nhanh hoặc mô-đun điều khiển.
• Đầu nối sử dụng cơ cấu khóa ren, giúp cố định chắc chắn khi lắp với thiết bị tương thích.
• Cáp gồm 3 lõi, tiết diện mỗi lõi 0,25 mm².
• Vỏ cáp PVC màu xám, đường kính ngoài 4,5 mm.
• Đầu nối bằng TPU màu đen; đai ốc khóa bằng kẽm đúc mạ niken.
• Gioăng FKM hỗ trợ khả năng làm kín tại khu vực kết nối.

Khả năng bảo vệ và môi trường sử dụng

Cáp đạt cấp bảo vệ IP65, IP66K và IP67 khi được lắp đặt đúng cách với thiết bị tương thích. Cấu hình này phù hợp với các khu vực có bụi, hơi ẩm hoặc nước bắn trong dây chuyền sản xuất.

Sản phẩm được thiết kế cho các khu vực sạch và những khu vực có hóa chất trong phạm vi điều kiện làm việc cho phép. Vỏ cáp PVC có khả năng chống cháy theo các cấp VW1 của UL 1581 và FT1 của CSA.

Hướng dẫn đấu nối và lắp đặt

Đầu nối M8 của YF8U13-050VA1XLEAX được cắm vào cảm biến hoặc thiết bị có ổ M8 cái tương ứng. Đầu dây hở được đưa về tủ điều khiển, terminal hoặc thiết bị I/O theo sơ đồ chân của thiết bị cần kết nối.

• Kiểm tra đúng chuẩn M8, số chân và mã hóa A trước khi lắp.
• Đảm bảo đầu nối và ổ cắm sạch, khô, không có dị vật làm ảnh hưởng đến gioăng kín.
• Siết đầu nối với mô-men khoảng 0,4 Nm; không dùng lực quá mạnh để tránh làm hỏng ren hoặc thân đầu nối.
• Không kéo cáp bằng đầu nối và không để cáp chịu lực căng liên tục.
• Khi cáp chuyển động, duy trì bán kính uốn lớn hơn 10 lần đường kính cáp, tương đương lớn hơn 45 mm.
• Khi lắp cố định, duy trì bán kính uốn lớn hơn 5 lần đường kính cáp, tương đương lớn hơn 22,5 mm.
• Do cáp không có lớp chống nhiễu, nên cân nhắc bố trí cách xa cáp động lực hoặc nguồn gây nhiễu điện từ mạnh.

Lưu ý khi chọn cáp thay thế

YF8U13-050VA1XLEAX cần được phân biệt với các mã Sick có cùng đầu nối M8 nhưng khác số chân, chiều dài, kiểu đầu B hoặc loại cáp. Khi thay thế, cần đối chiếu đồng thời mã sản phẩm, đầu nối M8 3 chân, chiều dài 5 m, cấu hình dây đầu hở và yêu cầu về cấp bảo vệ.

Đây là phiên bản cáp không chống nhiễu. Nếu hệ thống sử dụng tín hiệu nhạy với nhiễu hoặc đi qua khu vực có nhiều thiết bị công suất lớn, cần lựa chọn đúng loại cáp có chống nhiễu thay vì thay thế tương đương theo hình dáng bên ngoài.

Ứng dụng phù hợp

• Kết nối cảm biến Sick với tủ điều khiển hoặc mô-đun I/O.
• Hệ thống tự động hóa nhà máy và dây chuyền sản xuất.
• Thiết bị phát hiện vị trí, hiện diện hoặc trạng thái sử dụng giao diện M8 3 chân.
• Khu vực máy móc có bụi, hơi ẩm hoặc nước bắn trong giới hạn cấp bảo vệ của sản phẩm.
• Kết nối thiết bị hiện trường cần đầu M8 ở một phía và dây hở để đấu nối ở phía còn lại.
