Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | YF2A68-050UA6XLEAX |
| Hãng sản xuất | SICK |
| Loại sản phẩm | Cáp cảm biến – chấp hành |
| Đầu nối đầu A | Đầu nối cái M12, 8 chân, dạng thẳng |
| Đầu nối đầu B | Dây dẫn hở (flying leads) |
| Chiều dài cáp | 5 m |
| Số lõi dây | 8 lõi |
| Tiết diện dây dẫn | 0,25 mm² |
| Vật liệu cáp | PUR, không halogen |
| Màu vỏ cáp | Đen |
| Đường kính cáp | 6,3 mm |
| Vật liệu đầu nối | TPU |
| Màu đầu nối | Đen |
| Vật liệu đai ốc khóa | Thép không gỉ V4A/1.4404 |
| Điện áp tham chiếu | ≤ 30 V |
| Dòng tải | 2 A |
| Che chắn | Có chống nhiễu |
| Bán kính uốn khi chuyển động mềm dẻo | > 12 lần đường kính cáp |
| Bán kính uốn khi lắp cố định | > 5 lần đường kính cáp |
| Số chu kỳ uốn | ≥ 1.000.000 |
| Tốc độ di chuyển | 1,7 m/s |
| Khoảng cách di chuyển | 5 m |
| Gia tốc | ≤ 5 m/s² |
| Khả năng xoắn | ±360° trên mỗi mét |
| Số chu kỳ xoắn | 1.000.000 |
| Nhiệt độ khi sử dụng linh hoạt | –30 °C đến +90 °C |
| Nhiệt độ khi lắp cố định | –40 °C đến +90 °C |
| Nhiệt độ khi dùng trong xích dẫn cáp | –25 °C đến +60 °C |
| Cấp bảo vệ | IP67/IP69K |
| Môi trường ứng dụng | Xích dẫn cáp, khu vực có dầu và chất bôi trơn, robot |
Cáp SICK YF2A68-050UA6XLEAX dùng để làm gì?

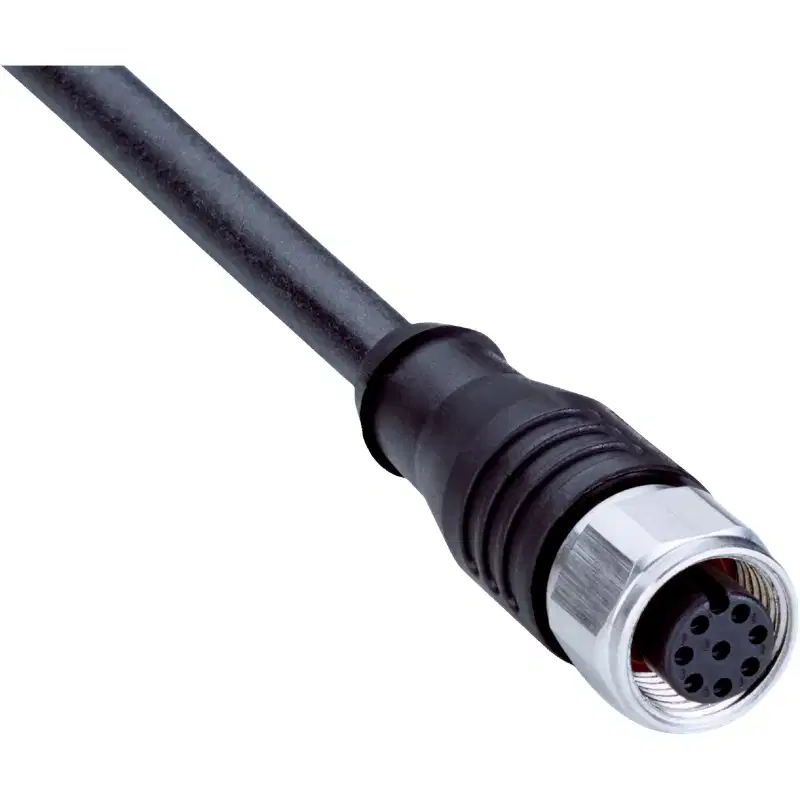

SICK YF2A68-050UA6XLEAX là cáp cảm biến – chấp hành dài 5 m, được thiết kế để kết nối thiết bị tự động hóa với cảm biến hoặc cơ cấu chấp hành trong hệ thống điều khiển công nghiệp. Một đầu cáp sử dụng đầu nối cái M12 8 chân dạng thẳng, đầu còn lại là các dây dẫn hở để đấu vào tủ điện, bộ điều khiển, hộp đấu nối hoặc thiết bị đầu cuối.
Cấu hình M12 8 chân phù hợp với các thiết bị cần nhiều đường tín hiệu trong cùng một kết nối, giúp giảm số lượng dây rời và đơn giản hóa quá trình lắp đặt. Cáp được bọc PUR không halogen, có khả năng chống chịu tốt trong các ứng dụng thường xuyên chuyển động, tiếp xúc với dầu và chất bôi trơn.
Đặc điểm nổi bật của YF2A68-050UA6XLEAX
- Đầu nối cái M12 8 chân dạng thẳng, phù hợp với các thiết bị cảm biến và chấp hành sử dụng chuẩn kết nối M12 tương ứng.
- Đầu dây hở thuận tiện cho việc đấu nối trực tiếp vào terminal, PLC, hộp điều khiển hoặc mô-đun I/O.
- Cáp PUR không halogen, vỏ màu đen, đường kính 6,3 mm.
- Cấu trúc có chống nhiễu, hỗ trợ hạn chế ảnh hưởng của nhiễu điện trong hệ thống tự động hóa.
- Khả năng chịu uốn cao với tối thiểu 1.000.000 chu kỳ uốn.
- Hỗ trợ chuyển động trong xích dẫn cáp với tốc độ tối đa 1,7 m/s và gia tốc tối đa 5 m/s².
- Có khả năng xoắn ±360°/m, phù hợp với một số ứng dụng robot và cơ cấu chuyển động.
- Cấp bảo vệ IP67/IP69K giúp đầu nối phù hợp với môi trường có bụi, nước và quy trình vệ sinh áp lực cao khi được lắp ráp đúng cách.
Khả năng kết nối và cách đấu nối
Đầu M12 8 chân của cáp được kết nối với cảm biến, cơ cấu chấp hành hoặc thiết bị I/O có ổ cắm M12 tương thích. Phía đầu dây hở được đưa về tủ điều khiển hoặc điểm đấu nối trung gian. Do sản phẩm có 8 lõi và dây dẫn hở, người lắp đặt cần xác định đúng sơ đồ chân của thiết bị kết nối trước khi đấu dây.
Không nên tự suy đoán màu dây hoặc chức năng từng chân nếu chưa có sơ đồ đấu nối của thiết bị đối tác. Việc đấu sai chân có thể làm tín hiệu hoạt động không chính xác hoặc gây hư hỏng thiết bị. Khi thi công, cần bảo đảm phần đầu dây hở được bấm cos, đấu terminal hoặc bảo vệ cách điện phù hợp.
Lưu ý khi lắp đặt đầu nối M12
- Siết đai ốc khóa đúng lực, tránh siết quá mạnh làm hỏng ren hoặc thân đầu nối.
- Kiểm tra bề mặt tiếp xúc và gioăng làm kín trước khi kết nối.
- Không để cáp chịu lực kéo trực tiếp tại đầu nối M12.
- Giữ bán kính uốn lớn hơn 12 lần đường kính cáp khi cáp chuyển động; với lắp cố định, bán kính uốn phải lớn hơn 5 lần đường kính cáp.
- Trong xích dẫn cáp, cần bố trí cáp đúng rãnh, tránh chèn ép, xoắn chéo hoặc vượt quá khoảng cách di chuyển cho phép.
Ứng dụng thực tế
Với cấu trúc chịu uốn, chịu xoắn và vỏ PUR, SICK YF2A68-050UA6XLEAX phù hợp cho các hệ thống tự động hóa có chuyển động lặp lại hoặc cần dẫn cáp trong không gian hạn chế, chẳng hạn:
- Kết nối cảm biến và cơ cấu chấp hành trong máy tự động.
- Hệ thống robot và thiết bị gắp đặt.
- Xích dẫn cáp trên máy gia công, máy lắp ráp và dây chuyền sản xuất.
- Tủ điều khiển và mô-đun I/O phân tán sử dụng kết nối M12 8 chân.
- Khu vực có dầu, chất bôi trơn hoặc yêu cầu vệ sinh thiết bị thường xuyên.
Điều kiện vận hành và bảo quản
Khi sử dụng linh hoạt, cáp hoạt động trong khoảng –30 °C đến +90 °C. Với lắp đặt cố định, dải nhiệt độ là –40 °C đến +90 °C. Nếu lắp trong xích dẫn cáp, cần duy trì nhiệt độ từ –25 °C đến +60 °C và tuân thủ bán kính uốn, tốc độ, gia tốc cùng khoảng cách di chuyển đã quy định.
Cấp bảo vệ IP67/IP69K chỉ đạt được khi đầu nối được ghép kín đúng với thiết bị tương thích, đai ốc khóa được cố định và đầu dây hở được bảo vệ phù hợp. Không nên ngâm đầu dây hở hoặc để nước, dầu và hóa chất xâm nhập vào khu vực đấu nối.
Kiểm tra trước khi chọn mua
- Xác nhận thiết bị cần kết nối sử dụng ổ cắm M12 8 chân tương thích.
- Kiểm tra yêu cầu về điện áp, dòng tải và sơ đồ chân của thiết bị đối tác.
- Đo khoảng cách lắp đặt để bảo đảm chiều dài 5 m đáp ứng đủ nhu cầu nhưng không tạo vòng cáp quá lớn.
- Đánh giá chuyển động thực tế để lựa chọn đúng kiểu lắp cố định, lắp robot hoặc lắp trong xích dẫn cáp.
- Kiểm tra không gian lắp đặt vì đầu nối M12 của model này là dạng thẳng.
- Đảm bảo phần dây hở được đấu nối và cách điện an toàn trước khi cấp nguồn.
SICK YF2A68-050UA6XLEAX là lựa chọn phù hợp cho hệ thống cần cáp M12 8 chân dài 5 m, đầu dây hở, có chống nhiễu và khả năng làm việc trong các ứng dụng chuyển động công nghiệp. Khi lựa chọn, cần ưu tiên đối chiếu số chân, sơ đồ đấu nối, điều kiện chuyển động và môi trường lắp đặt để bảo đảm tương thích với thiết bị thực tế.
