Cáp cảm biến-actuator Sick YF2A14-050UB3XLEAX 5 m

Thông số kỹ thuật cáp cảm biến–actuator Sick YF2A14-050UB3XLEAX

Đặc điểm kết nối của Sick YF2A14-050UB3XLEAX

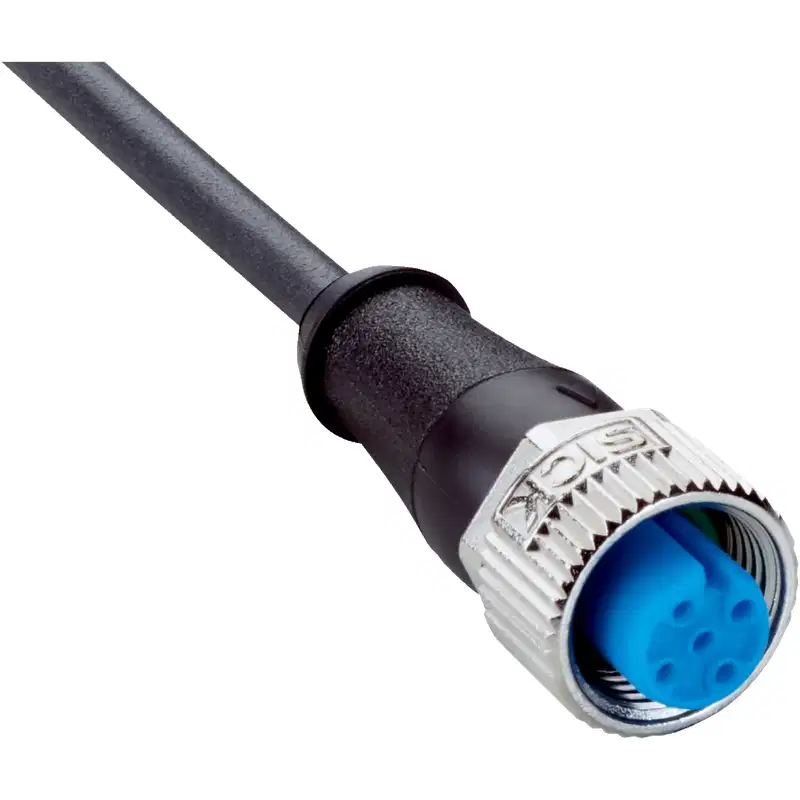

Sick YF2A14-050UB3XLEAX là cáp cảm biến–actuator dài 5 m, sử dụng đầu nối cái M12 4 chân, thẳng và mã hóa A ở một đầu. Đầu còn lại là các dây dẫn tự do, phù hợp với những hệ thống cần đấu trực tiếp vào tủ điều khiển, bộ điều khiển máy, hộp đấu dây hoặc thiết bị đầu cuối.

Đầu nối M12 sử dụng cơ cấu khóa bằng ren, giúp cố định chắc chắn khi lắp đặt trong môi trường công nghiệp có rung động. Thân đầu nối bằng TPU màu đen, đai ốc khóa bằng hợp kim kẽm đúc mạ niken và gioăng làm kín bằng FKM.

Cấu hình cáp phù hợp cho cảm biến và cơ cấu chấp hành

Cáp có 4 lõi, tiết diện mỗi dây 0,34 mm² và không có lớp chống nhiễu. Cấu hình này phù hợp với các kết nối cảm biến hoặc actuator M12 4 chân sử dụng tín hiệu và nguồn điện thông dụng. Khi thay thế cáp, cần kiểm tra đúng số chân, kiểu mã hóa A và sơ đồ đấu dây của thiết bị trước khi cấp nguồn.

Đầu dây tự do không được đấu sẵn theo một thiết bị cụ thể. Người lắp đặt cần bấm cos, đấu vào terminal hoặc kết nối vào bộ phân phối theo đúng sơ đồ chân của hệ thống. Không nên tự suy đoán màu dây hoặc chức năng từng chân nếu chưa xác định từ thiết bị cần kết nối.

Độ bền khi lắp đặt trong chuyển động liên tục

Vỏ cáp PUR không chứa halogen được thiết kế cho các hệ thống công nghiệp có chuyển động lặp lại. Cáp hỗ trợ sử dụng trong xích dẫn cáp với tốc độ di chuyển đến 3 m/s, quãng đường di chuyển 10 m và gia tốc không vượt quá 10 m/s².

• Đạt 10.000.000 chu kỳ uốn.
• Hỗ trợ đến 2.000.000 chu kỳ xoắn.
• Khả năng xoắn 180° trên chiều dài 1 m.
• Phù hợp cho robot, xích dẫn cáp và cụm máy có chuyển động lặp lại.
• Vỏ PUR màu đen có khả năng đáp ứng môi trường có dầu và chất bôi trơn theo phạm vi ứng dụng của sản phẩm.

Khả năng bảo vệ và điều kiện môi trường

Đầu nối của cáp đạt cấp bảo vệ IP65, IP66K và IP67 khi được ghép nối đúng cách với thiết bị tương thích. Cấu hình này giúp bảo vệ kết nối trước bụi và nước trong các điều kiện lắp đặt công nghiệp phù hợp.

Nhiệt độ làm việc thay đổi theo trạng thái sử dụng. Khi cáp chuyển động, phạm vi nhiệt độ là từ -25 °C đến +80 °C; khi lắp cố định, cáp có thể làm việc từ -40 °C đến +80 °C. Riêng đầu nối có phạm vi nhiệt độ từ -25 °C đến +85 °C.

Lưu ý khi lựa chọn và lắp đặt

• Chọn đúng đầu nối cái M12 4 chân, mã hóa A để tương thích với đầu nối trên cảm biến hoặc actuator.
• Kiểm tra thiết bị sử dụng có yêu cầu cáp chống nhiễu hay không, vì YF2A14-050UB3XLEAX là loại không che chắn.
• Không uốn cáp nhỏ hơn bán kính quy định, đặc biệt tại vị trí sát đầu nối.
• Trong xích dẫn cáp, cần bố trí cáp tự do, tránh xoắn, ép chặt hoặc chồng chéo với các dây khác.
• Đảm bảo đai ốc M12 được siết đúng cách; mô-men siết của đầu nối là 0,6 Nm.
• Giữ đầu dây tự do khô, sạch và được bảo vệ phù hợp trước khi đấu nối vào tủ điện hoặc thiết bị điều khiển.
• Chỉ cấp điện sau khi đã kiểm tra sơ đồ chân, cực tính và độ chắc chắn của toàn bộ điểm đấu nối.

Ứng dụng thực tế

Cáp cảm biến–actuator Sick YF2A14-050UB3XLEAX thích hợp để kết nối cảm biến, actuator và các thiết bị tự động hóa sử dụng giao diện M12 trong:

• Máy móc và dây chuyền tự động hóa công nghiệp.
• Hệ thống có xích dẫn cáp.
• Cánh tay robot và cụm máy chuyển động nhiều chiều.
• Khu vực có dầu hoặc chất bôi trơn.
• Tủ điều khiển, hộp đấu dây và bộ phân phối tín hiệu có đầu vào dây dẫn tự do.
