Thông số kỹ thuật cảm biến áp suất Autonics PSQ-C1C-Rc1/8
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PSQ-C1C-Rc1/8 |
| Hãng sản xuất | Autonics |
| Dải áp suất định mức | Áp suất liên hợp (Compound pressure): -100.0 đến 1,000 kPa |
| Lưu chất áp dụng | Khí nén khô, không khí, khí không ăn mòn |
| Cổng áp suất | Rc1/8 (Hướng lắp đặt cổng phía sau – Rear port) |
| Màn hình hiển thị | Hiển thị kép: Giá trị đo PV (LED đỏ 11 đoạn), Giá trị cài đặt SV (LED xanh) |
| Đơn vị hiển thị | MPa, kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
| Ngõ ra điều khiển | 2 ngõ ra, cấu hình chuyển đổi NPN hoặc PNP mạch thu hở qua tham số |
| Thời gian đáp ứng | Cài đặt linh hoạt: 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1000ms, 5000ms |
| Nguồn cấp | 12 – 24VDC ±10% (độ gợn P-P tối đa 10%) |
| Dòng tiêu thụ | Tối đa 50mA |
| Độ trễ (Hysteresis) | Độ trễ tối thiểu theo khoảng hiển thị (tùy chỉnh một điểm hoặc chế độ cửa sổ) |
| Sai số lặp lại | ±0.2% F.S. ± khoảng hiển thị tối thiểu |
| Phương thức kết nối | Giắc cắm tháo rời (kèm cáp kết nối rời 2m) |
| Cấp bảo vệ | IP40 (tiêu chuẩn IEC) |
| Vật liệu cấu tạo | Vỏ trước: Polycarbonate; Vỏ sau: PBT + 15% sợi thủy tinh; Cổng ren: Thép không gỉ SUS303 |
| Nhiệt độ môi trường | Vận hành: -10 đến 50℃; Bảo quản: -20 đến 60℃ |
Ưu thế vận hành từ cấu hình hiển thị kép và dải áp suất liên hợp
Model PSQ-C1C-Rc1/8 sở hữu dải đo liên hợp từ -100.0 đến 1,000 kPa. Điểm đặc thù của dải đo này là khả năng kiểm soát liền mạch từ trạng thái chân không hoàn toàn đến áp suất dương cao trong cùng một buồng khí mà không cần trang bị hai cảm biến tách biệt.

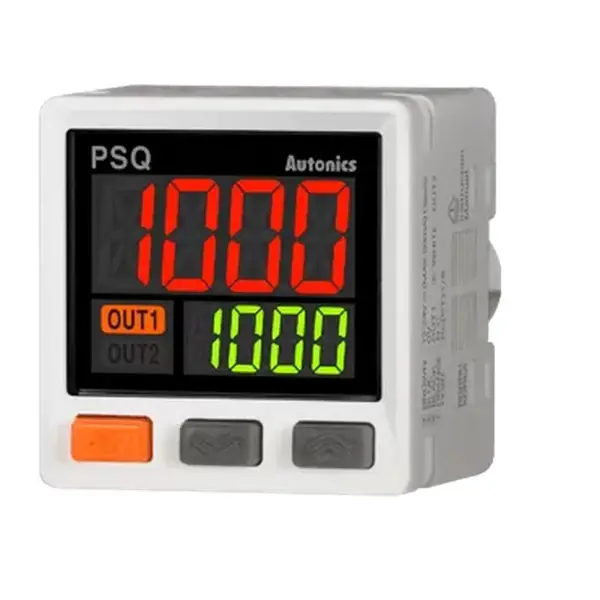

Màn hình hiển thị kép (Dual Display) tách bạch giữa giá trị thực tế PV (màu đỏ) và ngưỡng kích hoạt SV (màu xanh). Thiết kế 11 đoạn cho phép biểu thị chữ cái và số rõ ràng, giúp kỹ thuật viên nhận diện tức thì tình trạng làm việc của hệ thống khí mà không cần lật lại bảng mã lỗi phức tạp.
Khả năng chuyển đổi linh hoạt NPN / PNP trong tích hợp hệ thống
Một trong những điểm cải tiến cốt lõi của PSQ-C1C-Rc1/8 nằm ở mạch ngõ ra điều khiển. Thay vì phải chốt cố định loại ngõ ra phần cứng khi mua hàng, thiết bị cho phép người dùng cấu hình ngõ ra là NPN mạch thu hở hoặc PNP mạch thu hở trực tiếp từ menu cài đặt.
- Chuẩn hóa vật tư thay thế: Giảm thiểu một nửa chủng loại cảm biến dự phòng trong kho, thích ứng với cả PLC chuẩn Nhật/Châu Á (thường dùng NPN) lẫn PLC chuẩn Châu Âu (thường dùng PNP).
- Hai ngõ ra độc lập: Cho phép thiết lập 2 ngưỡng áp suất riêng biệt (ví dụ: một ngưỡng cảnh báo áp suất thấp, một ngưỡng kích hoạt chu kỳ xả hoặc cắt khẩn cấp).
- Chế độ ngõ ra đa dạng: Hỗ trợ chế độ trễ (Hysteresis mode), chế độ giám sát cửa sổ (Window comparison mode), giúp kiểm soát áp suất trong một dải an toàn được chỉ định trước.
Tính năng sao chép thông số (Parameter Copy) cho dây chuyền nhiều trạm
Khi lắp đặt hàng loạt cảm biến trên một cụm máy tự động, việc nhập lại từng thông số thời gian trễ, điểm cài đặt áp suất và đơn vị đo thường tốn nhiều thời gian và dễ nhầm lẫn. PSQ-C1C-Rc1/8 trang bị đường truyền kết nối cho phép sao chép cấu hình từ một cảm biến gốc sang các cảm biến phụ chỉ qua vài thao tác trên bàn phím, đảm bảo tính đồng bộ hoàn toàn giữa các vị trí đo.
Quy chuẩn dây nối giắc cắm rời và cách cấp nguồn
Phiên bản ký hiệu “C” sử dụng kiểu giắc cắm tiện dụng, cho phép tháo rời thân cảm biến mà không cần cắt hoặc tháo dây điện từ tủ điều khiển, rút ngắn thời gian bảo trì và thay thế cơ cấu.
- Dây Nâu (Brown): Cực dương nguồn 12 – 24VDC.
- Dây Xanh dương (Blue): Cực âm nguồn 0VDC / GND.
- Dây Đen (Black): Ngõ ra điều khiển 1 (OUT 1).
- Dây Trắng (White): Ngõ ra điều khiển 2 (OUT 2).
- Dây Cam (Orange): Dây chức năng phụ (ngõ vào điều khiển ngoài hoặc đường truyền sao chép dữ liệu).
Lưu ý lắp đặt cơ khí với cổng ren Rc1/8 mặt sau
Ký hiệu Rc1/8 với hướng lắp đặt mặt sau (Rear port) ảnh hưởng trực tiếp đến kết cấu gá đặt và độ kín khít của cụm van khí:
- Vị trí lắp đặt: Cổng ren nằm ở mặt đáy phía sau thân cảm biến, rất thích hợp khi bắt âm tủ điện thông qua giá đỡ mặt panel hoặc gắn trực tiếp vào đế manifold khí nén.
- Chất liệu ren SUS303: Chân ren bằng thép không gỉ mang lại độ bền cơ học cao, chống biến dạng khi siết ren so với chân ren bằng nhựa hoặc kẽm đúc. Khi siết phụ kiện, nên dùng cờ-lê kẹp vào phần lục giác của cổng kim loại, không tác động lực xoắn trực tiếp lên vỏ nhựa polycarbonate của cảm biến.
- Xử lý làm kín: Áp dụng băng keo lụa chuyên dụng hoặc keo làm kín ren khí nén vừa đủ, tránh để cặn băng keo lọt vào trong lỗ cảm biến gây nghẹt màng đo bên trong.
Ứng dụng tiêu biểu
- Hệ thống gắp thả linh kiện bằng giác hút chân không kết hợp thổi khí đẩy phôi.
- Giám sát áp suất đường ống cấp khí nén tổng trong máy đóng gói, máy dán nhãn, máy gia công tự động.
- Kiểm tra độ kín của buồng áp suất hoặc phát hiện rò rỉ khí trên các cụm thử nghiệm sản phẩm.
- Kiểm soát áp suất kẹp của xy lanh khí nén để đảm bảo lực giữ chi tiết gia công chính xác.
