Thông số kỹ thuật bộ hiển thị áp suất đa kênh Autonics PSM8-VPR
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PSM8-VPR |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PSM Series (Bộ hiển thị và điều khiển áp suất đa kênh) |
| Số kênh ngõ vào | 8 kênh độc lập |
| Loại tín hiệu ngõ vào | Điện áp 1 – 5 VDC |
| Điện áp nguồn cấp | 12 – 24 VDC ±10% (độ gợn P-P tối đa 10%) |
| Công suất tiêu thụ | Tối đa 3 W (dòng tiêu thụ tối đa 100 mA, tăng thêm 20 mA khi chạy truyền thông) |
| Nguồn cấp cảm biến ngoài | 12 – 24 VDC, tối đa 40 mA/kênh (Tổng CH1-CH4: max 100 mA; CH5-CH8: max 100 mA) |
| Loại ngõ ra điều khiển | PNP collector hở (16 ngõ ra: 2 ngõ ra OUT1/OUT2 cho mỗi kênh) |
| Tải ngõ ra điều khiển | Điện áp tải tối đa 30 VDC, dòng tải tối đa 100 mA/ngõ ra |
| Cổng truyền thông | RS485 (Giao thức Modbus RTU) |
| Thời gian đáp ứng | 5 ms, 100 ms, 500 ms, 1000 ms (tùy chọn cài đặt) |
| Độ chính xác hiển thị | ±0.1% F.S. ± 2 chữ số (ở nhiệt độ môi trường 23 ± 5℃) |
| Màn hình hiển thị | LED 7 đoạn: Giá trị thực tế PV (4 số, đỏ/xanh), Giá trị cài đặt SV (4 số, xanh), Kênh CH (1 số, đỏ) |
| Đèn chỉ thị trạng thái | 16 đèn LED báo trạng thái ngõ ra (OUT 1, OUT 2 cho cả 8 kênh) |
| Kiểu kết nối dây ngõ vào | Giắc cắm cảm biến CNE-P04 (loại giắc bấm e-CON, 4 chân) |
| Kiểu kết nối nguồn và ngõ ra | Đầu nối Hirose 20 chân (HIF3BA-20D-2.54R dùng cáp dẹt 20 lõi) |
| Mạch bảo vệ | Bảo vệ ngắn mạch ngõ ra, bảo vệ đấu ngược cực nguồn |
| Nhiệt độ làm việc | -10 đến 50℃ (bảo quản: -20 đến 60℃) |
| Độ ẩm môi trường | 30 đến 85% RH (không đóng băng, không ngưng tụ) |
| Trọng lượng | Khoảng 108 g (thân máy khoảng 65 g) |
Giải pháp giám sát áp suất tập trung 8 kênh
Autonics PSM8-VPR là bộ điều khiển và hiển thị áp suất chuyên dụng được thiết kế cho các hệ thống khí nén hoặc chân không nhiều đường ống dẫn độc lập. Thay vì phải lắp đặt 8 đồng hồ áp suất hiển thị riêng lẻ gây tốn diện tích mặt tủ điện và phức tạp trong khâu đấu dây, PSM8-VPR gom toàn bộ 8 đầu đo về một bộ xử lý trung tâm nhỏ gọn dạng thanh DIN-rail.
Thiết bị tiếp nhận tín hiệu analog điện áp 1 – 5 VDC từ các cảm biến áp suất đầu rời (như dòng PSS Series của Autonics hoặc các cảm biến áp suất tương thích chuẩn điện áp). Với khả năng cấp nguồn trực tiếp cho cảm biến phụ tải lên tới 40 mA mỗi kênh, thiết bị loại bỏ sự cần thiết của các khối cầu đấu phân phối nguồn rườm rà.
Đặc điểm ngõ ra điều khiển và khả năng kết nối mạng RS485
Ký hiệu mã “VPR” thể hiện rõ cấu hình kỹ thuật của sản phẩm:
- V (Voltage Input): Ngõ vào nhận dải điện áp chuẩn 1 – 5 VDC, phù hợp tuyệt đối với các đầu dò áp suất khí nén và chân không thông dụng.
- P (PNP Output): Ngõ ra transistor dạng PNP (nguồn dương đóng tải). Thiết bị cung cấp tới 16 ngõ ra độc lập (mỗi kênh gồm 2 ngưỡng cảnh báo OUT 1 và OUT 2), giúp thiết lập đồng thời hai mức áp suất giới hạn cao/thấp hoặc áp suất làm việc kép cho từng điểm đo. Tín hiệu này tương thích trực tiếp với PLC sử dụng logic kích âm (Sink input).
- R (RS485 Communication): Tích hợp cổng mạng truyền thông nối tiếp 2 dây chuẩn Modbus RTU. Tính năng này cho phép toàn bộ 8 giá trị áp suất thực tế (PV), giá trị cài đặt (SV) và trạng thái cảnh báo được truyền liên tục về màn hình HMI, hệ thống SCADA hoặc PLC trung tâm chỉ qua một đường cáp truyền thông, tối ưu hóa chi phí đi dây đáng kể.
So sánh PSM8-VPR với các model tương đương trong PSM Series
| Model | Loại tín hiệu ngõ vào | Loại ngõ ra điều khiển | Truyền thông RS485 |
|---|---|---|---|
| PSM8-VPR | 1 – 5 VDC (Điện áp) | PNP Collector hở | Có (Modbus RTU) |
| PSM8-VNR | 1 – 5 VDC (Điện áp) | NPN Collector hở | Có (Modbus RTU) |
| PSM8-VP | 1 – 5 VDC (Điện áp) | PNP Collector hở | Không có |
| PSM8-CPR | 4 – 20 mA (Dòng điện) | PNP Collector hở | Có (Modbus RTU) |

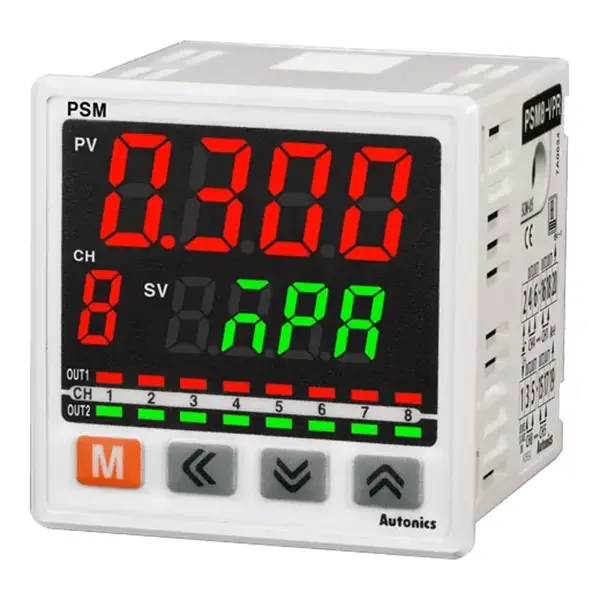

Giao diện vận hành và hiển thị trực quan
Mặt trước của PSM8-VPR bố trí hệ thống đèn hiển thị trực quan, giúp người vận hành nắm bắt trạng thái hệ thống nhanh chóng:
- Kênh hiển thị (CH): 1 LED 7 đoạn màu đỏ cho biết số thứ tự kênh hiện hành (từ 1 đến 8). Thiết bị hỗ trợ chế độ tự động quét tuần hoàn các kênh (Auto-channel scan) hoặc ghim cố định một kênh quan sát.
- Giá trị đo thực tế (PV): 4 chữ số hiển thị LED có thể tùy chọn đổi màu đỏ hoặc xanh để cảnh báo trực quan khi vượt ngưỡng áp suất cài đặt.
- Giá trị cài đặt (SV): 4 chữ số màu xanh hiển thị giá trị ngưỡng chuyển mạch của kênh tương ứng.
- Đèn LED báo trạng thái 16 điểm: 8 đèn OUT 1 và 8 đèn OUT 2 bố trí tách bạch, sáng đèn tương ứng khi ngõ ra transistor kích hoạt, giúp kiểm tra nhanh lỗi áp suất từng nhánh khí nén mà không cần thao tác bấm nút.
Phương thức đấu nối giắc cắm và phụ kiện yêu cầu
Để tối ưu kích thước, Autonics thiết kế PSM8-VPR sử dụng hoàn toàn chuẩn giắc cắm công nghiệp thay vì terminal bắt vít truyền thống:
- Cổng kết nối ngõ vào cảm biến: 8 cổng giắc chuẩn e-CON 4 pin ở mặt trên và mặt dưới. Người dùng cần trang bị đầu nối dây CNE-P04 để bấm trực tiếp vào dây tín hiệu của từng cảm biến mà không cần tuốt vỏ dây, giúp chống nhiễu và hạn chế tối đa nguy cơ ngắn mạch do tưa sợi đồng.
- Cổng kết nối nguồn, ngõ ra và RS485: Sử dụng chuẩn socket 20-pin Hirose (HIF3BA-20D-2.54R). Phần này thường được kết hợp với cáp dẹt 20 lõi hoặc nối dài sang các khối chuyển tiếp terminal block (như module relay/terminal AFS/AFL series) để đấu nối về rơ-le ngoài hoặc I/O PLC.
- Lắp đặt cơ khí: Thiết bị có sẵn rãnh cài thanh DIN rail tiêu chuẩn 35 mm ở mặt sau, tích hợp thêm khe để cài gá lắp mặt tủ phẳng khi cần bố trí trực quan ra bên ngoài.
Ứng dụng tiêu biểu trong tự động hóa
- Máy gắp đặt linh kiện điện tử (Pick & Place): Kiểm tra trạng thái hút chân không của nhiều giác hút đồng thời; cảnh báo rơi linh kiện khi áp suất chân không không đạt ngưỡng.
- Hệ thống phân phối khí nén nhiều cụm: Giám sát áp lực cấp cho từng cụm xi lanh độc lập trong dây chuyền đóng gói, chế biến gỗ hoặc lắp ráp cơ khí.
- Máy kiểm tra rò rỉ khí (Leak tester): Đo độ sụt áp của 8 khoang sản phẩm cùng lúc trong các bài kiểm tra rò rỉ buồng kín công nghiệp.
