Thông số kỹ thuật bộ hiển thị cảm biến áp suất Autonics PSM4-AD
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PSM4-AD |
| Hãng sản xuất | Autonics |
| Số kênh ngõ vào | 4 kênh độc lập |
| Tín hiệu ngõ vào | DC 4-20mA |
| Nguồn cấp | 12-24VDC ±10% (độ gợn P-P tối đa 10%) |
| Công suất tiêu thụ | Tối đa 3W (khoảng 100mA, thêm 20mA khi dùng truyền thông RS485) |
| Nguồn cấp cho cảm biến ngoài | 12-24VDC, tối đa 40mA mỗi kênh (tổng dòng cho 4 kênh tối đa 100mA) |
| Độ trễ (Hysteresis) | Cài đặt linh hoạt theo bước hiển thị tối thiểu |
| Thời gian đáp ứng | Có thể chọn: 2.5ms, 100ms, 500ms, 1000ms |
| Độ chính xác hiển thị | ±0.1% F.S. ±2 chữ số (ở nhiệt độ môi trường 23 ±5℃) |

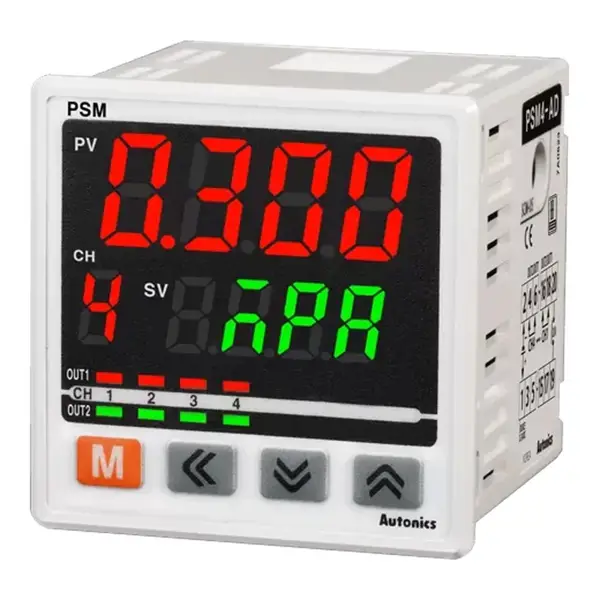

| Màn hình hiển thị | LED 7 đoạn: Giá trị thực tế PV (4 số, đổi màu Đỏ/Xanh), Giá trị cài đặt SV (4 số, màu Xanh), Chỉ báo kênh (1 số, màu Đỏ) |
| Chỉ báo ngõ ra | 8 đèn LED chỉ báo trạng thái (OUT1, OUT2 tương ứng cho từng kênh) |
| Ngõ vào số (Digital Input) | 1 ngõ vào điều khiển (Zero-point adjustment / Hold) |
| Giao thức truyền thông | RS485 (Modbus RTU) |
| Kiểu kết nối ngõ vào | Đầu nối cảm biến chuẩn e-CON (tương thích CNE-P04) |
| Kiểu kết nối ngõ ra / nguồn | Đầu nối 20 chân Hirose (HIF3BA-20D-2.54R) |
| Mạch bảo vệ | Bảo vệ ngắn mạch ngõ ra, bảo vệ đấu ngược cực tính nguồn cấp |
| Trọng lượng | Khoảng 108g (thân máy khoảng 65g) |
Giải pháp giám sát áp suất tập trung 4 kênh trên một thiết bị
Trong các dây chuyền lắp ráp tự động, máy kiểm tra rò rỉ khí hoặc cụm máy ép nhiều xylanh, việc lắp đặt từng đồng hồ đo áp suất riêng lẻ tốn rất nhiều diện tích mặt tủ điện và thời gian đi dây. Autonics PSM4-AD giải quyết triệt để bài toán này bằng việc tích hợp 4 kênh đo dòng tín hiệu 4-20mA từ các đầu dò áp suất rời về một khối điều khiển duy nhất.
Bộ hiển thị cho phép giám sát đồng thời hoặc luân chuyển từng vị trí áp suất, cung cấp nguồn trực tiếp cho cảm biến và cảnh báo trạng thái độc lập trên từng kênh mà không cần thêm bộ chia nguồn trung gian.
Đặc điểm vận hành và khả năng xử lý tín hiệu của PSM4-AD
- Màn hình hiển thị đa thông tin linh hoạt: Màn hình PV 4 chữ số có khả năng chuyển màu giữa đỏ và xanh tùy theo ngưỡng cài đặt SV. Kỹ thuật viên có thể nhanh chóng nhận biết kênh nào đang gặp sự cố vượt áp hoặc tụt áp chỉ bằng việc quan sát màu sắc hiển thị.
- Tự cấp nguồn cho đầu dò áp suất: Thiết bị tích hợp sẵn đầu ra nguồn 12-24VDC (tối đa 40mA mỗi kênh) ngay trên giắc kết nối ngõ vào. Nhờ đó, các đầu dò áp suất 2 dây hoặc 3 dây chuẩn 4-20mA có thể nhận nguồn trực tiếp từ PSM4-AD, loại bỏ cầu đấu dây rườm rà.
- Thời gian đáp ứng siêu tốc: Với khả năng cài đặt thời gian đáp ứng xuống mức 2.5ms, thiết bị phản hồi gần như tức thời trước những thay đổi áp suất đột ngột, cực kỳ hữu ích trong các ứng dụng dập khuôn hoặc đóng mở van khí tốc độ cao. Khi cần đo các hệ thống áp suất có độ dao động rung lắc cơ học lớn, người dùng có thể tăng thời gian đáp ứng lên 100ms, 500ms hoặc 1000ms để làm mịn tín hiệu.
- Chức năng Auto-Shift và Zero-Point: Hỗ trợ ngõ vào số kích hoạt hiệu chỉnh điểm 0 (Zero-adjustment) hoặc bù sai số áp suất theo chu kỳ làm việc thực tế, đảm bảo độ chính xác lặp lại đạt mức ±0.1% F.S.
Sự khác biệt giữa PSM4-AD và các biến thể trong PSM Series
Dòng sản phẩm PSM của Autonics được phân chia rõ ràng theo số lượng kênh và loại tín hiệu nhận diện. Việc phân biệt chính xác giúp tối ưu hóa chi phí phần cứng:
- PSM4-AD so với PSM8-AD: PSM4-AD hỗ trợ 4 kênh giám sát, phù hợp với các cụm máy nhỏ gọn hoặc các khu vực đo lường phân tán. Ngược lại, PSM8-AD cung cấp tới 8 kênh vào trên cùng một kích thước thân máy, dành riêng cho các trạm kiểm tra áp suất quy mô lớn.
- Ký hiệu ngõ vào (AD): Hậu tố “AD” biểu thị thiết bị nhận tín hiệu dòng analog chuẩn DC 4-20mA (tương thích rộng rãi với hầu hết các loại cảm biến áp suất công nghiệp trên thị trường). Người dùng cần phân biệt với các phiên bản nhận tín hiệu điện áp hoặc các dòng chỉ thị áp suất tích hợp màng đo trực tiếp.
Sơ đồ kết nối và lưu ý lắp đặt phần cứng
Hệ thống cổng giao tiếp trên PSM4-AD được thiết kế tối ưu cho lắp đặt mật độ cao:
- Kết nối ngõ vào cảm biến (e-CON): 4 cổng vào sử dụng giắc cắm nhanh chuẩn e-CON 4 chân (CNE-P04). Phương pháp này giúp kỹ thuật viên bấm đầu dây trực tiếp mà không cần tuốt vỏ cáp, hạn chế lỗi ngắn mạch và rút ngắn thời gian thay thế cảm biến khi bảo trì.
- Kết nối ngõ ra và truyền thông (Hirose 20-pin): Khối nguồn, ngõ ra cảnh báo và đường truyền thông RS485 được quy tụ về một cổng cắm dẹp Hirose 20 chân (HIF3BA-20D-2.54R). Cáp dẹp nhiều lõi giúp đi dây trong máng cáp gọn gàng, cách ly tốt với dây động lực.
- Chống nhiễu đường truyền: Khi kết nối RS485 về PLC hoặc máy tính giám sát khoảng cách xa, cần sử dụng cáp xoắn đôi có bọc kim chống nhiễu (Shielded Twisted Pair) và lắp điện trở đầu cuối 120Ω ở hai điểm xa nhất của mạng giao tiếp.
- Phân bổ dòng tải nguồn: Tổng dòng tiêu thụ của các cảm biến cấp từ PSM4-AD không được vượt quá 100mA cho toàn bộ 4 kênh nhằm tránh kích hoạt mạch bảo vệ quá nhiệt bên trong thiết bị.
