Thông số kỹ thuật bộ hiển thị áp suất Autonics PSM8-VR
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PSM8-VR |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PSM Series (Bộ hiển thị cảm biến áp suất đa kênh) |
| Số kênh ngõ vào | 8 kênh độc lập |
| Tín hiệu ngõ vào | Điện áp 1 – 5 VDC |
| Nguồn cấp hoạt động | 12 – 24 VDC ±10% (độ gợn P-P tối đa 10%) |
| Công suất & Dòng tiêu thụ | Tối đa 3 W / 100 mA (tăng thêm 20 mA khi kích hoạt truyền thông RS485) |
| Nguồn cấp cho cảm biến ngoài | 12 – 24 VDC, tối đa 40 mA mỗi kênh (tổng dòng CH1-CH4: tối đa 100 mA; tổng dòng CH5-CH8: tối đa 100 mA) |
| Màn hình hiển thị | LED 7 đoạn: PV (4 chữ số, Đỏ/Xanh lá), SV (4 chữ số, Xanh lá), Kênh (1 chữ số, Đỏ) |
| Chỉ thị trạng thái ngõ ra | 16 đèn LED chỉ thị (Ngõ ra OUT1 và OUT2 cho từng kênh trong 8 kênh) |
| Độ chính xác hiển thị | ±0.1% F.S. ±2 chữ số (ở điều kiện 23 ±5℃) |
| Thời gian đáp ứng | 5 ms, 100 ms, 500 ms, 1000 ms (tùy chọn cài đặt phần mềm) |
| Giao thức truyền thông | RS485 (Modbus RTU) |
| Kiểu kết nối ngõ vào | Đầu nối giắc cắm cảm biến (tương thích giắc CNE-P04) |
| Kiểu kết nối ngõ ra & nguồn | Đầu nối Hirose 20 chân (tương thích HIF3BA-20D-2.54R) |
| Mạch bảo vệ | Bảo vệ ngắn mạch ngõ ra, bảo vệ đảo cực nguồn cấp |
| Nhiệt độ môi trường làm việc | -10 đến 50℃ (bảo quản: -20 đến 60℃) |
| Độ ẩm môi trường | 30 đến 85% RH (không ngưng tụ) |
| Khối lượng | Khoảng 108 g (thân máy khoảng 65 g) |
Giải pháp giám sát áp suất tập trung 8 kênh

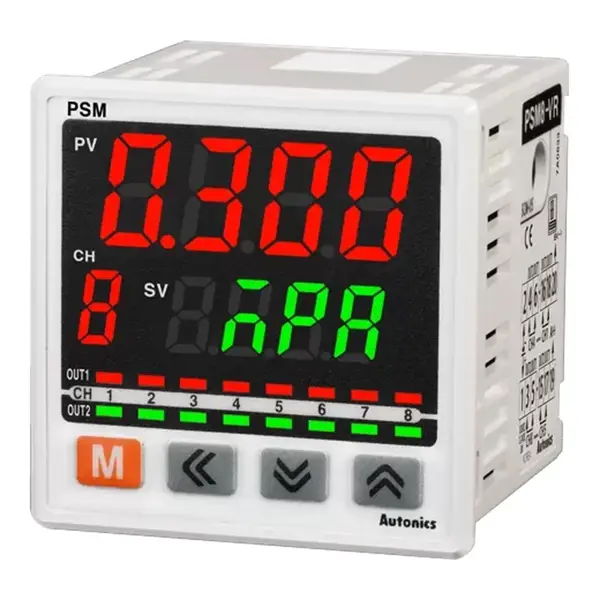

Autonics PSM8-VR là bộ chỉ thị áp suất chuyên dụng được thiết kế nhằm tối ưu hóa diện tích lắp đặt trong tủ điện điều khiển. Thay vì phải sử dụng 8 đồng hồ hiển thị áp suất đơn lẻ tốn kém không gian mặt tủ và phức tạp hóa sơ đồ đi dây, PSM8-VR tích hợp toàn bộ khả năng tiếp nhận và xử lý tín hiệu từ 8 đầu dò cảm biến áp suất độc lập vào một thân máy duy nhất với kích thước nhỏ gọn.
Thiết bị nhận dải tín hiệu chuẩn 1 – 5 VDC từ các cảm biến áp suất (tiêu biểu như dòng PSS Series của Autonics). Đồng thời, PSM8-VR tích hợp sẵn cổng cấp nguồn trực tiếp cho cảm biến gắn ngoài, loại bỏ nhu cầu sử dụng thêm các khối chia nguồn phụ trong hệ thống khí nén hoặc chân không.
Giao tiếp mạng công nghiệp qua RS485 Modbus RTU
Hậu tố “R” trong mã PSM8-VR thể hiện sự hiện diện của cổng truyền thông nối tiếp RS485 hỗ trợ chuẩn giao thức Modbus RTU tiêu chuẩn công nghiệp:
- Truyền dữ liệu toàn diện: Toàn bộ dữ liệu áp suất thực tế (PV), giá trị cài đặt ngưỡng (SV), trạng thái ngõ ra cảnh báo của cả 8 kênh đều có thể đọc/ghi từ xa thông qua hệ thống PLC, HMI hoặc phần mềm SCADA chỉ bằng 2 dây tín hiệu mạng.
- Giảm thiểu dây đấu nối I/O: Thay vì phải đấu nối hàng chục tiếp điểm relay về module Input của PLC, việc truyền thông mạng giúp hạn chế đáng kể thời gian đi dây, giảm nguy cơ gãy đứt cáp và đơn giản hóa việc bảo trì kỹ thuật.
- Cấu hình thông số tập trung: Cho phép cài đặt thông số vận hành, thời gian đáp ứng và mức áp suất ngưỡng đồng loạt qua mạng điều khiển.
Khả năng hiển thị trực quan và cảnh báo lỗi linh hoạt
Mặt trước của PSM8-VR trang bị hệ thống hiển thị đa tầng với độ phân giải cao, hỗ trợ người vận hành nắm bắt tình trạng áp suất tức thì mà không cần thao tác bấm chuyển đổi phức tạp:
- Phân định màu sắc thông minh: Màn hình PV 4 chữ số có khả năng chuyển đổi màu sắc linh hoạt giữa đỏ và xanh lá cây dựa theo trạng thái ngõ ra điều khiển, giúp nhận biết từ xa khi áp suất nằm ngoài giới hạn an toàn.
- Màn hình phụ chuyên dụng: Màn hình SV màu xanh lá hiển thị liên tục giá trị ngưỡng áp suất cài đặt, kết hợp cùng màn hình 1 chữ số hiển thị rõ mã kênh đang được theo dõi (từ 1 đến 8).
- Ma trận đèn trạng thái 16 LED: Cung cấp cái nhìn trực quan về 2 ngõ ra cảnh báo độc lập (OUT1 và OUT2) của từng kênh trong toàn bộ 8 kênh giám sát.
Hướng dẫn kết nối và lưu ý vận hành
- Phân bổ tải nguồn cảm biến: Mặc dù mỗi kênh cho phép dòng tiêu thụ tối đa 40 mA, tổng dòng tải cấp cho cảm biến ngoài được chia theo 2 nhóm: nhóm kênh 1-4 không được vượt quá 100 mA và nhóm kênh 5-8 không được vượt quá 100 mA để tránh kích hoạt bảo vệ quá tải nhiệt của bộ nguồn nội bộ.
- Đúng chuẩn tín hiệu: PSM8-VR chỉ nhận ngõ vào điện áp 1 – 5 VDC. Đối với các cảm biến phát dòng 4 – 20 mA, người dùng cần lựa chọn phiên bản mã PSM8-CR tương ứng.
- Phương thức đấu nối: Phía trước sử dụng giắc kết nối nhanh CNE-P04 giúp việc thay thế, lắp đặt cảm biến diễn ra nhanh chóng mà không cần tước vỏ dây vặn ốc. Khối ngõ ra điều khiển và nguồn tổng kết nối qua giắc dẹp Hirose 20 chân chuyên dụng.
- Chống nhiễu đường truyền RS485: Khi kết nối mạng truyền thông khoảng cách xa, cần sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (twisted pair shielded) và gắn thêm điện trở đầu cuối 120 Ω ở hai điểm cuối của mạng RS485 để đảm bảo tín hiệu ổn định.
