Thông số kỹ thuật cảm biến áp suất Autonics PSQ-BC1-Rc1/8

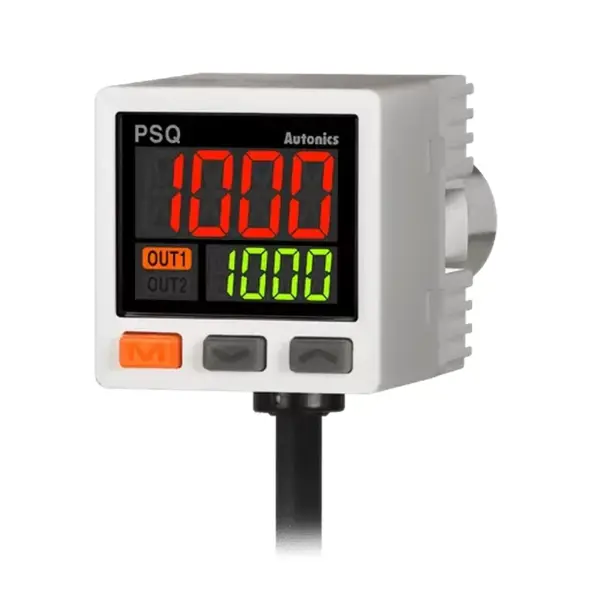

Cảm biến áp suất kỹ thuật số Autonics PSQ-BC1-Rc1/8 thuộc dòng PSQ Series với màng đo bằng thép không gỉ SUS316L, hỗ trợ hiển thị kép đồng thời giá trị thực tế (PV) và giá trị cài đặt (SV). Thiết bị đo được cả khí nén và chất lỏng không ăn mòn kim loại.
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PSQ-BC1-Rc1/8 |
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PSQ Series (Màn hình kép, đo khí và chất lỏng) |
| Loại áp suất | Áp suất kết hợp (Compound Pressure) |
| Dải đo áp suất định mức | -100.0 đến 1,000 kPa |
| Môi chất tương thích | Khí, chất khí và chất lỏng không ăn mòn thép không gỉ SUS316L |
| Cổng kết nối áp suất | Rc1/8 (Kết nối ren ở mặt sau – Back fitting) |
| Phương thức đấu nối | Cáp liền dài 3m (5 dây dẫn) |
| Điện áp nguồn cấp | 12 – 24 VDC ±10% (độ gợn P-P tối đa 10%) |
| Dòng điện tiêu thụ | Tối đa 50 mA |
| Loại ngõ ra điều khiển | 2 ngõ ra Transistor mạch thu hở NPN / PNP (tùy chọn qua cài đặt) |
| Dòng tải ngõ ra tối đa | Tối đa 100 mA cho mỗi ngõ ra |
| Đơn vị hiển thị áp suất | kPa, MPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
| Thời gian đáp ứng ngõ ra | Cài đặt linh hoạt: 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1000ms, 5000ms |
| Sai số lặp lại | ±0.2% F.S. ± khoảng hiển thị tối thiểu |
| Cấp độ bảo vệ | IP65 (tiêu chuẩn IEC, chống bụi và chống nước phun) |
| Vật liệu cấu tạo | Cổng áp suất: Inox SUS316L; Vỏ trước: Polycarbonate; Vỏ thân: Polyamide 6 |
| Khối lượng | Xấp xỉ 210g (bao gồm cáp 3m) |
Đặc điểm cấu tạo màng đo SUS316L và khả năng tương thích môi chất
Khác biệt với các dòng cảm biến áp suất kỹ thuật số vỏ nhựa thông thường chỉ đo được khí khô, PSQ-BC1-Rc1/8 tích hợp phần cổng ren và màng ngăn cảm ứng trực tiếp bằng thép không gỉ SUS316L. Nhờ kết cấu này, thiết bị có thể tiếp xúc trực tiếp với đa dạng môi chất công nghiệp:
- Dầu thủy lực và dầu bôi trơn máy móc: Đo áp suất đường ống cấp dầu thủy lực, trạm bơm bôi trơn tuần hoàn mà không làm biến dạng khoang đo.
- Hệ thống nước kỹ thuật: Giám sát áp lực đường ống nước làm mát chiller, nước RO trong các dây chuyền sản xuất tự động.
- Khí nén và khí kỹ thuật: Các loại khí sạch, khí trơ (N2, Argon, CO2) trong nhà máy không chứa tạp chất ăn mòn SUS316L.
Thiết kế cổng áp suất mặt sau (Back Port) và cơ chế hiển thị kép
Ký hiệu B trong mã PSQ-BC1-Rc1/8 biểu thị cổng ren được đặt ở mặt sau của thân cảm biến. Kiểu bố trí này đem lại lợi thế cơ học rõ rệt khi người dùng cần lắp trực tiếp cảm biến xuyên qua mặt tủ điện, bảng điều khiển hoặc panel máy móc qua phụ kiện gá mặt tủ:
- Ống áp suất đi ngầm phía sau vách ngăn, giữ bề mặt trước của bảng điều khiển gọn gàng và thẩm mỹ.
- Màn hình LED 3 màu phân tầng rõ rệt: Hàng trên hiển thị giá trị áp suất thực tế PV (chuyển đổi màu đỏ/xanh lá theo trạng thái cài đặt), hàng dưới hiển thị giá trị ngưỡng SV (màu xanh lá) giúp người vận hành quan sát tức thì độ chênh lệch mà không cần chuyển đổi màn hình.
- Khả năng xoay màn hình hiển thị 180° qua phần mềm giúp người dùng linh hoạt đổi hướng đọc khi lắp đặt ngược cổng cấp.
Sơ đồ màu dây và cách thức cấu hình ngõ ra điều khiển
Thiết bị được trang bị sẵn cáp đúc liền dài 3 mét với 5 lõi dây, cho phép đấu nối xa tủ điện mà không cần ghép thêm hộp nối trung gian. Các dây tín hiệu được phân định tiêu chuẩn như sau:
- Dây Nâu (Brown): Cực dương nguồn cấp (+12 đến 24 VDC).
- Dây Xanh dương (Blue): Cực âm nguồn cấp (0 VDC / GND).
- Dây Đen (Black): Ngõ ra điều khiển 1 (OUT 1).
- Dây Trắng (White): Ngõ ra điều khiển 2 (OUT 2).
- Dây Cam (Orange): Dây đa năng (dùng để sao chép thông số cấu hình sang cảm biến khác hoặc ngõ vào điều chỉnh mức 0 từ xa / Auto-shift).
Đặc tính kỹ thuật của PSQ Series cho phép chuyển đổi chế độ ngõ ra giữa NPN mạch thu hở và PNP mạch thu hở trực tiếp trong menu cài đặt nội bộ. Kỹ sư không cần lo lắng về tính tương thích khi kết nối cảm biến với các dòng PLC dùng ngõ vào Sink (NPN) hoặc Source (PNP).
Phân biệt PSQ-BC1-Rc1/8 với các model lân cận trong cùng Series
Khi lựa chọn mã hàng thuộc dòng PSQ Autonics, việc nhầm lẫn cấu hình cổng áp suất hoặc dải đo rất dễ dẫn đến lỗi lắp đặt phần cứng:
- PSQ-FC1-Rc1/8: Giống hoàn toàn về dải đo (-100 đến 1000 kPa) và cáp 3m, nhưng ký tự F ký hiệu cổng ren nằm ở đáy (Bottom port), phù hợp lắp gá trên thanh trượt hoặc mặt phẳng ngang thay vì xuyên panel.
- PSQ-BC-Rc1/8: Phiên bản sử dụng cáp tiêu chuẩn dài 2m. Mã BC1 sở hữu cáp dài 3m đúc sẵn tại nhà máy, hạn chế tình trạng phải nối thêm dây khi khoảng cách từ panel đến máng cáp quá xa.
- PSQ-BV1-Rc1/8: Phiên bản dải đo áp suất chân không (-101.3 đến 0.0 kPa). Mã BC1 là dải Compound (-100.0 đến 1,000 kPa), đo được cả dải chân không lẫn áp suất dương cao tới 10 bar.
Hướng dẫn an toàn khi lắp đặt và vận hành cảm biến
- Khi siết ren Rc1/8 vào đường ống, hãy dùng cờ-lê kẹp vào phần đai ốc kim loại ở chân cảm biến, tuyệt đối không cầm vào thân nhựa của thiết bị để vặn xoay, tránh làm nứt vỡ ngàm vỏ bảo vệ IP65.
- Sử dụng băng keo lụa chuyên dụng hoặc keo làm kín ren chịu hóa chất cho chân ren Rc1/8 để tránh rò rỉ áp suất chất lỏng vào các khoang đấu nối lân cận.
- Không sử dụng cảm biến cho các chất lỏng dễ cháy nổ, khí ăn mòn mạnh (axit đậm đặc, dung dịch kiềm mạnh gây hại cho SUS316L).
- Nếu hệ thống có hiện tượng búa nước (Water Hammer) hoặc xung áp suất vượt quá ngưỡng chịu đựng tối đa của màng đo, nên gắn thêm van giảm chấn (snubber) hoặc đoạn ống uốn giảm xung trước khi kết nối vào cảm biến.
