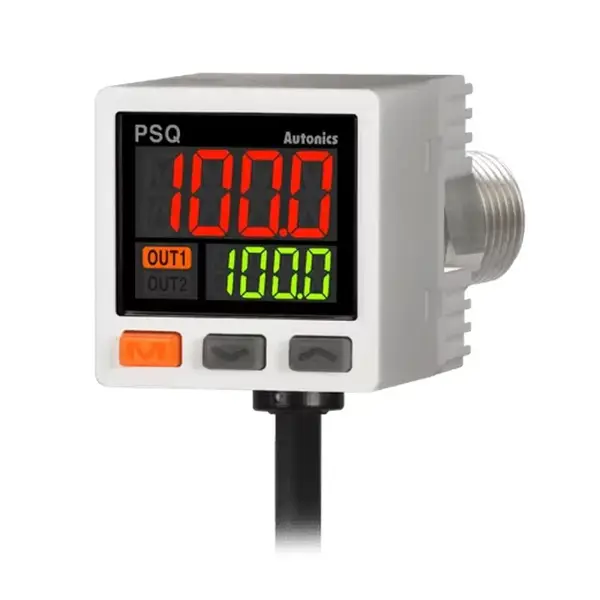

Thông số kỹ thuật cảm biến áp suất Autonics PSQ-BC01U-R1/4
| Thông số | Giá trị chi tiết |
|---|---|
| Mã sản phẩm | PSQ-BC01U-R1/4 |
| Dòng sản phẩm | PSQ Series (Autonics) |
| Dải đo áp suất | Áp suất hỗn hợp (Compound pressure): -100.0 đến 100.0 kPa |
| Môi chất áp dụng | Khí, khí không ăn mòn và chất lỏng không ăn mòn thép không gỉ SUS316L |
| Cổng kết nối áp suất | R1/4 (chân ren kết nối nằm ở mặt sau) |
| Nguồn cấp | 12 – 24 VDC ±10% (độ gợn P-P tối đa 10%) |
| Ngõ ra điều khiển | 2 ngõ ra độc lập, cho phép chọn NPN hoặc PNP mạch thu hở qua cài đặt phần mềm |
| Chức năng tùy chọn (Sub-output/Input) | Tùy chọn: Ngõ ra analog dòng (4-20mA), điện áp (1-5VDC) hoặc Ngõ vào ngoài (Auto-shift, Remote zero, Hold) |
| Thời gian đáp ứng | Cài đặt linh hoạt: 2.5ms, 5ms, 10ms, 25ms, 50ms, 100ms, 250ms, 500ms, 1000ms, 5000ms |
| Đơn vị hiển thị | kPa, MPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
| Độ sai số lặp lại | ±0.2% F.S. ± khoảng hiển thị tối thiểu |
| Kiểu hiển thị | Màn hình kép (Dual Display: PV hiển thị màu Đỏ/Xanh lá/Cam; SV hiển thị màu Xanh lá) |
| Phương thức kết nối | Cáp liền dài 3m |
| Vật liệu cấu tạo | Cổng áp suất & màng cảm biến: SUS316L; Vỏ trước: Polycarbonate; Vỏ thân: Polyamide 6 |
| Tiêu chuẩn bảo vệ | IP65 (tiêu chuẩn IEC) |
| Nhiệt độ làm việc | -10 đến 50℃ (bảo quản: -20 đến 60℃) |
Đặc điểm màng đo SUS316L và khả năng tương thích chất lỏng
Khác với các dòng cảm biến áp suất chỉ sử dụng cho khí nén thông thường, PSQ-BC01U-R1/4 được trang bị cổng áp suất và màng ngăn cảm nhận áp suất hoàn toàn bằng thép không gỉ SUS316L (Stainless Steel 316L). Cấu trúc kim loại kín này cho phép cảm biến làm việc trực tiếp với nhiều môi chất phức tạp bao gồm:
- Dầu thủy lực, dầu bôi trơn máy móc công nghiệp.
- Nước làm mát, nước kỹ thuật và các chất lỏng trung tính không gây phản ứng hóa học với hợp kim inox 316L.
- Hệ thống khí nén công nghiệp có lẫn hơi ẩm hoặc hơi dầu.
Nhờ khả năng tương thích với chất lỏng, thiết bị loại bỏ hoàn toàn nguy cơ rách màng hoặc rò rỉ hóa chất vào khoang linh kiện điện tử bên trong, mang lại độ bền cơ học cao trong môi trường làm việc liên tục.
Dải áp suất hỗn hợp và khả năng kiểm soát đa nhiệm
Ký hiệu B trong mã định danh đại diện cho dải đo áp suất hỗn hợp từ -100.0 kPa đến 100.0 kPa. Đây là dải đo lý tưởng cho các ứng dụng dao động quanh mức áp suất khí quyển, phục vụ cả quy trình tạo chân không lẫn tạo áp lực dương nhẹ:
- Hệ thống hút chân không gắp nhả linh kiện: Giám sát áp suất âm khi giác hút bám dính vào sản phẩm và nhận biết áp suất hồi lưu khi thổi nhả sản phẩm.
- Kiểm tra độ kín buồng khí, rò rỉ đường ống: Phát hiện tụt áp siêu nhỏ với độ trễ thấp và thời gian đáp ứng cực nhanh xuống tới 2.5ms.
- Điều khiển hệ thống quạt thông gió, áp suất buồng sạch: Đo lường chênh áp hoặc áp suất tĩnh trong phạm vi hẹp với độ chính xác cao.
Màn hình kép trực quan và cấu hình ngõ ra linh hoạt
Autonics PSQ-BC01U-R1/4 loại bỏ các rào cản phức tạp về cài đặt và giám sát tại chỗ nhờ các tính năng kỹ thuật số tiên tiến:
- Màn hình kép (Dual Display): Cho phép quan sát đồng thời giá trị áp suất thực tế đang đo (PV) và giá trị cài đặt ngưỡng (SV). Màn hình chính có thể đổi màu hiển thị (Đỏ / Xanh lá / Cam) đồng bộ với trạng thái đóng cắt của ngõ ra, giúp người vận hành nhận diện bất thường từ xa mà không cần nhìn chi tiết thông số số học.
- Chuyển đổi NPN/PNP không cần đổi model: Người dùng có thể cấu hình ngõ ra điều khiển thành NPN hoặc PNP trực tiếp trong bảng cài đặt thông số, tương thích linh hoạt với nhiều dòng PLC của các hãng khác nhau mà không phải thay thế cảm biến phần cứng.
- Kênh chức năng phụ tùy biến: Ngoài 2 ngõ ra transistor, cổng chức năng phụ có thể định cấu hình xuất tín hiệu analog tuyến tính (1-5VDC hoặc 4-20mA) để đưa về bộ điều khiển trung tâm, hoặc cấu hình thành ngõ vào số để kích hoạt tính năng Auto-shift (tự bù lệch áp suất), Remote Zero (đưa giá trị về 0 từ xa), hoặc Hold (giữ giá trị đỉnh).
Thiết kế cổng áp suất mặt sau (Rear Port) và lưu ý thi công
Model PSQ-BC01U-R1/4 sở hữu kết cấu cổng kết nối ren R1/4 đưa thẳng về phía sau thân cảm biến. Kiểu thiết kế này đem lại lợi thế rõ rệt khi:
- Lắp đặt gắn mặt tủ điện hoặc mặt panel máy thông qua phụ kiện gá kẹp chuyên dụng, giúp toàn bộ đường ống khí/dầu được giấu kín phía sau vách ngăn, tăng tính thẩm mỹ và an toàn vận hành.
- Kết nối trực tiếp vào đế chia manifold khí nén hoặc đường ống cố định nằm ngang mặt sàn thao tác.
Khuyến cáo khi lắp đặt
- Sử dụng cờ-lê đúng tiêu chuẩn: Luôn kẹp cờ-lê vào phần giác kim loại của cổng ren inox khi vặn siết. Tuyệt đối không dùng lực tay xoay hoặc tì đè lên vỏ nhựa của màn hình hiển thị để tránh nứt vỡ cấu trúc bảo vệ IP65.
- Quấn băng tan hoặc keo làm kín ren thích hợp: Đảm bảo độ kín khít khi đấu nối ren R1/4, hạn chế tối đa việc siết quá lực gây biến dạng ren kết nối của hệ thống.
- Bố trí dây cáp 3m: Dây dẫn tín hiệu 3m tích hợp sẵn cần được luồn trong ống bảo vệ hoặc máng điện riêng biệt với dây động lực, biến tần để loại bỏ hoàn toàn nhiễu sóng từ trường làm sai lệch giá trị đo analog.
