Thông số kỹ thuật bộ hiển thị cảm biến áp suất đa kênh Autonics PSM8-VPD

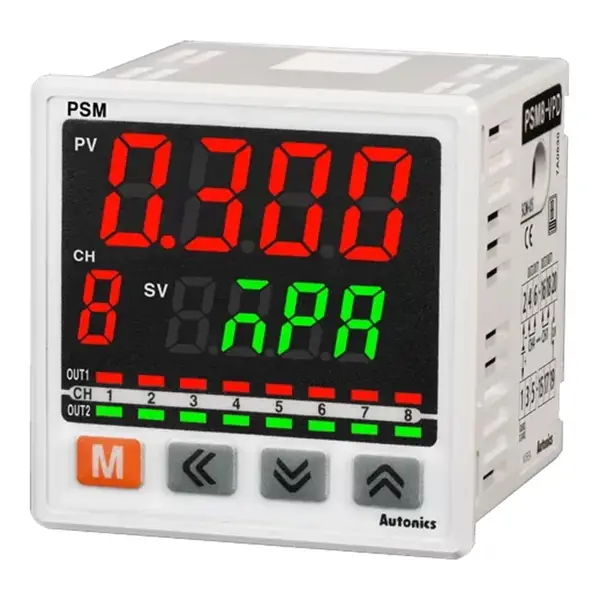

Bộ hiển thị cảm biến áp suất đa kênh Autonics PSM8-VPD (thuộc PSM Series) là giải pháp hiển thị và điều khiển tập trung cho tối đa 8 kênh ngõ vào tín hiệu áp suất, sử dụng ngõ ra điều khiển dạng PNP collector hở.
| Thông số | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | Autonics |
| Mã sản phẩm | PSM8-VPD |
| Số kênh ngõ vào | 8 kênh (CH1 đến CH8) |
| Tín hiệu ngõ vào cảm biến | Điện áp DC 1 – 5 V |
| Loại ngõ ra điều khiển | PNP collector hở (16 ngõ ra: 2 ngõ ra OUT1/OUT2 cho mỗi kênh) |
| Tải ngõ ra điều khiển | Điện áp tải tối đa 30 VDC, dòng tải tối đa 100 mA cho mỗi ngõ ra |
| Nguồn cấp hoạt động | 12 – 24 VDC ±10% (độ gợn P-P tối đa 10%) |
| Nguồn cấp ra cho cảm biến | 12 – 24 VDC, tối đa 40 mA mỗi kênh (tổng dòng CH1-CH4: ≤ 100 mA, CH5-CH8: ≤ 100 mA) |
| Thời gian đáp ứng | Tùy chọn cài đặt: 5 ms, 100 ms, 500 ms, 1000 ms |
| Phương thức hiển thị | Màn hình LED 7 đoạn: PV (đỏ/xanh, 4 số), SV (xanh, 4 số), Kênh CH (đỏ, 1 số) |
| Chỉ thị trạng thái ngõ ra | 16 đèn LED (OUT1, OUT2 tương ứng cho 8 kênh) |
| Độ chính xác hiển thị | ±0.1% F.S. ±2 chữ số (ở nhiệt độ môi trường 23 ±5℃) |
| Ngõ vào số (Digital Input) | 1 ngõ vào (cho chức năng Auto-Shift hoặc cài đặt điểm 0) |
| Kiểu kết nối chân | Ngõ vào: Jack e-CON (tương thích CNE-P04); Ngõ ra: Jack Hirose 20 chân (HIF3BA-20D-2.54R) |
| Mạch bảo vệ tích hợp | Bảo vệ ngắn mạch ngõ ra, bảo vệ phân cực ngược nguồn cấp |
| Nhiệt độ môi trường làm việc | -10 đến 50℃ (bảo quản: -20 đến 60℃) |
| Trọng lượng | Khoảng 108 g (thân máy khoảng 65 g) |
Phân biệt mã PSM8-VPD trong dải sản phẩm Autonics PSM Series
Dòng sản phẩm PSM được phân loại dựa trên dạng tín hiệu ngõ vào, chuẩn ngõ ra điều khiển và giao tiếp truyền thông:
- PSM8-VPD: Ngõ vào điện áp 1 – 5 VDC, 8 kênh, ngõ ra điều khiển PNP collector hở, không tích hợp cổng RS485.
- PSM8-VND: Ngõ vào điện áp 1 – 5 VDC, 8 kênh, ngõ ra điều khiển NPN collector hở. Phù hợp với các hệ thống PLC thông dụng sử dụng chuẩn Sink (NPN).
- PSM8-CPA / PSM8-CNA: Các biến thể nhận ngõ vào dòng điện 4 – 20 mA thay vì ngõ vào điện áp 1 – 5 VDC.
- Hậu tố “R” (ví dụ PSM8-VPD-R): Biến thể có tích hợp thêm giao tiếp truyền thông RS485 (Modbus RTU) để truyền dữ liệu giám sát trực tiếp về HMI hoặc máy tính giám sát SCADA.
Đặc tính kỹ thuật và giải pháp gom tín hiệu đa kênh
PSM8-VPD đóng vai trò là một khối thu thập và xử lý tín hiệu áp suất tập trung cho các đầu dò áp suất không có màn hình (chẳng hạn như dòng cảm biến PSS Series của Autonics hoặc các đầu dò chuẩn 1-5 VDC khác):
- Giảm thiểu diện tích tủ điện: Thay vì phải lắp đặt 8 đồng hồ hiển thị áp suất đơn lẻ dạng 48×48 mm hoặc 72×72 mm, một bộ PSM8-VPD kích thước nhỏ gọn có thể bao quát toàn bộ 8 điểm đo, tiết kiệm không gian lắp đặt đáng kể.
- Hiển thị độc lập linh hoạt: Màn hình kép cho phép hiển thị giá trị hiện tại (PV) với khả năng đổi màu đỏ/xanh để cảnh báo ngưỡng, đi kèm màn hình hiển thị giá trị cài đặt (SV) và số kênh đang được chọn (1 đến 8).
- Tự cấp nguồn cho đầu dò: Thiết bị phân phối nguồn 12-24 VDC trực tiếp đến từng jack cắm của cảm biến, loại bỏ nhu cầu cầu nối nguồn ngoài phức tạp cho từng đầu dò riêng biệt.
- Ngõ ra cảnh báo kép trên từng kênh: Với tổng cộng 16 ngõ ra PNP, thiết bị cung cấp 2 điểm cài đặt (OUT1 và OUT2) độc lập cho mỗi kênh đo, hỗ trợ cài đặt các chế độ điều khiển độ trễ (Hysteresis), chế độ so sánh cửa sổ (Window Comparison).
- Chức năng Auto-Shift (Dời điểm chuẩn): Thông qua ngõ vào Digital Input, thiết bị cho phép bù trừ áp suất biến động theo điều kiện môi trường tức thời, giúp duy trì độ chính xác cao trong các chu trình hút chân không hoặc kiểm tra độ kín rò rỉ khí.
Sơ đồ giao tiếp và quy chuẩn đấu nối dây
Để đảm bảo hoạt động ổn định và chống nhiễu, hệ thống kết nối trên PSM8-VPD được thiết kế phân tầng bằng đầu nối chuyên dụng:
- Ngõ vào cảm biến (Sensor Inputs): Sử dụng 8 cổng kết nối nhanh chuẩn e-CON 4 chân (tương thích đầu bấm CNE-P04). Cáp từ cảm biến áp suất được bấm sẵn đầu e-CON cắm trực tiếp vào mặt trước, giúp thay thế đầu dò nhanh chóng mà không cần tháo dây siết ốc.
- Ngõ ra điều khiển và cấp nguồn (I/O & Power): Sử dụng đầu nối Hirose 20 chân (HIF3BA-20D-2.54R) phối hợp cùng cáp dẹt 20 lõi. Tín hiệu từ 16 ngõ ra PNP, chân nguồn cấp và chân Digital Input đều tập trung trên đầu nối này, thường được dẫn về cầu đấu đệm (Terminal Block) hoặc cắm trực tiếp vào module nhận ngõ vào 24 VDC Source của PLC.
Lưu ý trong lắp đặt và cấp nguồn
- Giới hạn dòng cấp cho cảm biến: Tổng dòng tải tiêu thụ của cảm biến nối vào các kênh 1-4 không được vượt quá 100 mA, tương tự với nhóm kênh 5-8 cũng không vượt quá 100 mA. Cần kiểm tra dòng làm việc của đầu dò kết nối để tránh quá tải nguồn nội bộ.
- Phân cực ngõ ra: Do model PSM8-VPD sử dụng ngõ ra PNP, chân tải ngoài (như cuộn hút relay trung gian hoặc ngõ vào PLC) phải được nối một đầu vào chân OUT của thiết bị và đầu còn lại nối về cực âm (0 V / GND) của bộ nguồn.
- Chống nhiễu đường truyền tín hiệu: Không đi chung cáp tín hiệu Hirose 20 pin và cáp tín hiệu e-CON trong cùng máng dây với các đường dây điện động lực, dây cấp nguồn biến tần hoặc dây động cơ để hạn chế sai số đo lường do cảm ứng điện từ.
