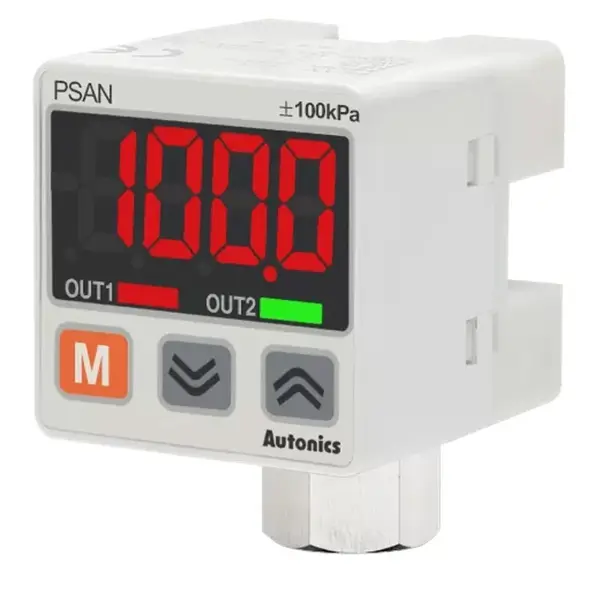

Thông số kỹ thuật cảm biến áp suất Autonics PSAN-DC01CV-Rc1/8
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Hãng sản xuất | Autonics |
| Dòng sản phẩm | PSAN Series |
| Mã sản phẩm đầy đủ | PSAN-DC01CV-Rc1/8 |
| Loại áp suất | Áp suất hỗn hợp (Compound pressure) |
| Dải áp suất định mức | -101.3 đến 100.0 kPa |
| Môi chất áp dụng | Không khí, khí không ăn mòn |
| Đơn vị áp suất hiển thị | kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
| Nguồn cấp | 12 – 24 VDC ±10% (Ripple P-P tối đa 10%) |
| Màn hình hiển thị | Màn hình kép LED 7 đoạn (PV: hiển thị đỏ/xanh tùy trạng thái, SV: hiển thị xanh lá) |
| Ngõ ra điều khiển | 2 ngõ ra NPN collector hở (Tải tối đa: 100 mA tại 30 VDC, điện áp dư tối đa 1 V) |
| Ngõ ra analog | Điện áp: 1 – 5 VDC (Trở kháng tải tối thiểu 1 kΩ) |
| Thời gian đáp ứng | Cài đặt linh hoạt: 2.5 ms, 5 ms, 100 ms, 500 ms, 1000 ms |
| Cổng áp suất | Rc1/8 (Hướng cổng ở mặt đáy) |
| Phương thức kết nối điện | Dạng giắc cắm tháo rời (kèm cáp kết nối dài 2 m) |
| Độ phân giải hiển thị | 0.1 kPa |
| Độ trễ (Hysteresis) | Tối thiểu 1 bước hiển thị (có thể tùy chỉnh chế độ Hysteresis/Window) |
| Cấp độ bảo vệ | IP40 (Tiêu chuẩn IEC) |
| Vật liệu cấu tạo | Mặt trước: Polycarbonate, Vỏ sau: PBT pha sợi thủy tinh 15%, Cổng áp lực: Đồng thau mạ niken |
Ưu thế của dải đo áp suất hỗn hợp Compound (-101.3 đến 100.0 kPa)
Model PSAN-DC01CV-Rc1/8 sở hữu dải đo đặc biệt bao quát từ chân không hoàn toàn (-101.3 kPa) đến áp suất dương nhỏ (100.0 kPa). Khác với các dòng cảm biến chỉ đo chân không đơn thuần hoặc chỉ đo áp suất nén cao, dải đo hỗn hợp cho phép thiết bị hoạt động tối ưu trong các quy trình kiểm soát chu kỳ hút – nhả linh kiện:
- Hệ thống gắp nhả chân không (Pick and Place): Giám sát mức áp suất âm khi giác hút bám chắc vào bề mặt sản phẩm, đồng thời theo dõi áp suất thổi ngược (áp suất dương nhẹ) để nhả sản phẩm dứt khoát, rút ngắn chu kỳ thao tác của cánh tay robot.
- Kiểm tra độ kín khít và rò rỉ khí (Leak Testing): Đo lường sự thay đổi áp suất vi mô trong các buồng kín khi kiểm thử các linh kiện điện tử, van cơ khí hoặc bao bì kín.
- Điều khiển hệ thống đóng mở van hai chiều: Ngăn ngừa hiện tượng quá áp hoặc tụt áp đột ngột trong các đường ống dẫn khí tinh thể lỏng, vi mạch.
Cơ chế hiển thị kép và xử lý tín hiệu kết hợp NPN/Analog
PSAN-DC01CV-Rc1/8 được thiết kế nhằm phục vụ đồng thời nhu cầu điều khiển cảnh báo tại chỗ và truyền tải dữ liệu về bộ điều khiển trung tâm nhờ cấu hình tín hiệu mạnh mẽ:
- Màn hình hiển thị kép linh hoạt (Dual Display): Màn hình chính (PV) hiển thị áp suất thực tế với chức năng tự động đổi màu (Đỏ hoặc Xanh lá) tương ứng với trạng thái ON/OFF của ngõ ra, giúp người vận hành quan sát tình trạng hệ thống từ xa mà không cần can thiệp tủ điện. Màn hình phụ (SV) hiển thị giá trị ngưỡng cài đặt hoặc đơn vị áp suất đang dùng.
- 2 ngõ ra logic NPN độc lập: Cho phép thiết lập 2 ngưỡng áp suất riêng biệt (ví dụ: OUT1 đóng vai trò xác nhận đã hút dính sản phẩm, OUT2 đóng vai trò cảnh báo quá áp hoặc báo lỗi đường ống).
- Ngõ ra tuyến tính 1 – 5 VDC: Cung cấp tín hiệu điện áp tỷ lệ thuận với dải đo từ -101.3 đến 100.0 kPa để kết nối trực tiếp với module analog của PLC hoặc vi điều khiển, giúp vẽ biểu đồ áp suất theo thời gian thực mà không cần lắp đặt thêm bộ chuyển đổi tín hiệu chuyên dụng.
Hướng dẫn kết nối chân cáp giắc cắm
Thiết bị sử dụng giắc cắm tiện lợi, hỗ trợ tháo rời nhanh chóng khi cần bảo trì, thay thế mà không cần đi lại toàn bộ dây tín hiệu. Dây cáp kèm theo gồm 5 lõi với quy chuẩn màu sắc như sau:
- Nâu (Brown): Nguồn dương (+V), cấp điện áp 12 – 24 VDC.
- Xanh dương (Blue): Nguồn âm (0V / GND).
- Đen (Black): Ngõ ra điều khiển 1 (OUT1 – NPN collector hở, đóng mạch về 0V khi kích hoạt).
- Trắng (White): Ngõ ra điều khiển 2 (OUT2 – NPN collector hở, đóng mạch về 0V khi kích hoạt).
- Cam (Orange): Ngõ ra Analog (1 – 5 VDC), lấy tín hiệu so với dây Xanh dương (0V).
Khác biệt giữa PSAN-DC01CV-Rc1/8 và các mã biến thể cùng dòng
Trong nhóm cảm biến dải đo hỗn hợp của Autonics, việc chọn nhầm ký hiệu đuôi mã có thể dẫn đến việc không tương thích với bộ điều khiển hoặc kích thước cơ khí:
- So với PSAN-DC01CA-Rc1/8: Model đuôi “CA” cung cấp ngõ ra dòng analog 4 – 20 mA thay vì 1 – 5 VDC. Khi khoảng cách truyền tín hiệu về PLC xa và có nguy cơ nhiễu điện áp cao, mã “CA” thường được ưu tiên; ngược lại, mã “CV” điện áp 1 – 5 VDC tiêu thụ ít dòng điện hơn và tương thích tốt với các module PLC nhận đầu vào áp tiêu chuẩn.
- So với PSAN-C01CV-Rc1/8: Chữ cái đầu “C” (thay vì “D”) biểu thị loại cáp đúc liền vào thân vỏ cảm biến, không thể tháo rời giắc cắm. Bản “D” (PSAN-DC01CV-Rc1/8) linh hoạt hơn đáng kể trong việc lắp đặt ở không gian hẹp và thao tác thay thế phụ tùng.
- So với các mã cổng NPT hoặc hướng sau (Rear port): Model có đuôi “-Rc1/8” sử dụng ren tiêu chuẩn Rc hệ mét phổ biến tại Việt Nam và có hướng ren nằm ở mặt đáy (Bottom port), phù hợp cho việc lắp gá đứng trực tiếp lên thanh ray hoặc giá đỡ bề mặt phẳng.
Lưu ý kỹ thuật khi lắp đặt và vận hành
- Bảo vệ màng cảm biến: Môi chất đo bắt buộc phải là khí khô, sạch, không chứa dầu, hơi ẩm ngưng tụ hoặc các loại khí ăn mòn kim loại. Bụi bẩn hoặc giọt bắn dầu lọt vào buồng cảm biến có thể làm sai lệch giá trị đo hoặc gây hỏng vĩnh viễn màng đo bên trong.
- Chống sốc áp suất: Trong các ứng dụng hút chân không kết hợp xả áp bằng khí nén tốc độ cao, nên sử dụng thêm tiết lưu giảm chấn hoặc điều chỉnh thời gian đáp ứng của cảm biến lên mức 5 ms hoặc 100 ms để tránh hiện tượng kích hoạt sai (chattering) ngõ ra do áp suất tức thời biến thiên đột ngột.
- Lực siết cổng ren: Cổng áp suất làm bằng đồng thau mạ niken với kích thước Rc1/8. Khi lắp ráp vào đường ống hoặc cút nối khí, cần quấn băng tan đúng kỹ thuật và siết với lực tối đa từ 7 đến 9 N·m để tránh nứt vỡ phần vỏ nhựa và biến dạng ren.
