Thông số kỹ thuật Autonics PSAN-DC01CPV-NPT1/8

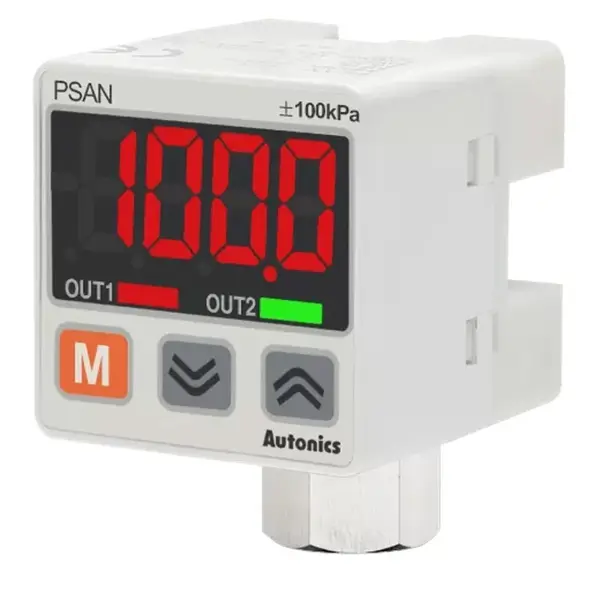

Cảm biến áp suất kỹ thuật số Autonics PSAN-DC01CPV-NPT1/8 là thiết bị giám sát áp suất dạng nén/hỗn hợp chuyên dụng cho các hệ thống khí nén công nghiệp với chuẩn kết nối ren NPT và ngõ ra kép linh hoạt.
| Đặc tính kỹ thuật | Giá trị chi tiết |
|---|---|
| Hãng sản xuất | Autonics |
| Mã sản phẩm | PSAN-DC01CPV-NPT1/8 |
| Dải đo áp suất định mức | -101.3 đến 100.0 kPa (Dải áp suất phức hợp / Compound pressure) |
| Môi chất tương thích | Khí nén sạch, khí trơ, khí không ăn mòn kim loại |
| Cổng kết nối áp suất | Ren NPT 1/8 inch (vị trí lắp đặt ở mặt dưới) |
| Nguồn cấp hoạt động | 12 – 24 VDC ±10% (độ gợn sóng P-P: tối đa 10%) |
| Dòng điện tiêu thụ | Tối đa 50 mA (ở phiên bản ngõ ra analog điện áp) |
| Ngõ ra điều khiển | 2 ngõ ra PNP transistor mạch thu hở (tối đa 100 mA, bảo vệ quá dòng) |
| Ngõ ra analog bổ sung | Điện áp: 1 – 5 VDC (trở kháng ra xấp xỉ 1 kΩ) |
| Độ trễ và sai số lặp lại | Độ trễ: 1 digit nhỏ nhất; Sai số lặp lại: ±0.2% F.S. ± 1 digit |
| Thời gian đáp ứng | Tùy chỉnh: 2.5 ms, 5 ms, 100 ms, 500 ms, 1000 ms |
| Đơn vị hiển thị hỗ trợ | kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O |
| Màn hình hiển thị | LED 7 đoạn, hiển thị kép (giá trị hiện tại PV: màu đỏ, giá trị cài đặt SV: màu xanh lá) |
| Kiểu đấu nối điện | Đầu nối dạng giắc cắm (Connector type), cáp kèm theo dài 2 m |
| Cấp bảo vệ | IP40 (theo tiêu chuẩn IEC) |
Đặc điểm cấu hình và khả năng giám sát của PSAN-DC01CPV-NPT1/8
Ký hiệu C01 trong mã model biểu thị dải đo áp suất hỗn hợp từ -101.3 kPa đến 100.0 kPa. Khả năng đo này cho phép thiết bị kiểm soát liên tục trạng thái chân không lẫn áp suất dương thấp trong cùng một đường ống. Hệ thống không cần trang bị riêng lẻ hai loại cảm biến áp suất âm và cảm biến áp suất dương.
Màn hình hiển thị kép 4 chữ số giúp người vận hành theo dõi đồng thời giá trị thực tế (PV) và ngưỡng cài đặt (SV) mà không phải chuyển đổi trạng thái hiển thị. Độ phân giải hiển thị đạt mức 0.1 kPa, mang lại khả năng đo đạc chuẩn xác cho các công đoạn đóng gói chân không hoặc gắp – thả linh kiện bằng giác hút.
Tổ hợp ngõ ra điều khiển PNP và tín hiệu Analog 1-5V
Phiên bản PSAN-DC01CPV-NPT1/8 tích hợp đồng thời hai cơ chế truyền tín hiệu:
- 2 ngõ ra PNP collector hở: Phù hợp hoàn hảo với các hệ thống PLC sử dụng chuẩn logic cấp nguồn dương (source input). Mỗi ngõ ra có thể độc lập cấu hình chế độ trễ (hysteresis), chế độ so sánh cửa sổ (window comparator), hoặc chế độ đếm chu kỳ.
- Ngõ ra analog 1-5 VDC: Cung cấp tín hiệu điện áp tuyến tính tương ứng theo toàn dải đo (-101.3 đến 100.0 kPa). Ngõ ra này đưa trực tiếp về module Analog Input của PLC hoặc các bộ vi điều khiển để lập biểu đồ, theo dõi xu hướng áp suất thực tế hoặc phục vụ thuật toán điều khiển PID.
Điểm phân biệt trong dải sản phẩm PSAN Series
Khi lựa chọn và thay thế trong dòng sản phẩm PSAN của Autonics, cần nắm rõ các ký tự định danh để tránh sai sót về kết nối cơ khí và mạch điện điều khiển:
- Chuẩn chân ren: Model
PSAN-DC01CPV-NPT1/8sử dụng chuẩn ren côn NPT 1/8 theo tiêu chuẩn Bắc Mỹ, khác với modelPSAN-DC01CPV-Rc1/8dùng ren tiêu chuẩn BSPT/Rc. Lắp đặt sai chuẩn ren sẽ gây hỏng khớp nối hoặc rò rỉ khí nén. - Dạng ngõ ra kích hoạt: Chữ
Pđại diện cho ngõ ra PNP (kích mức dương), trong khi các mã mang ký tựN(ví dụ: PSAN-DC01CNV-NPT1/8) sử dụng transistor NPN (kích mức âm 0V). - Dạng tín hiệu tuyến tính: Chữ
Vquy định ngõ ra analog điện áp (1-5 VDC), ngược lại với chữA(như PSAN-DC01CPA-NPT1/8) là ngõ ra dòng điện (4-20 mA).
Sơ đồ chân giắc cắm và nguyên lý đấu nối
PSAN-DC01CPV-NPT1/8 sử dụng giắc cắm tháo rời 5 chân, đi kèm dây cáp chống nhiễu dài 2 mét giúp việc thay thế, bảo trì diễn ra nhanh chóng mà không cần tháo toàn bộ đường dây:
- Dây màu Nâu (Brown): Cực dương nguồn cấp (+V), đấu vào 12-24 VDC.
- Dây màu Xanh dương (Blue): Cực âm nguồn cấp (0V / GND).
- Dây màu Đen (Black): Ngõ ra điều khiển 1 (Control Output 1 – PNP). Tải được nối giữa dây Đen và 0V (GND).
- Dây màu Trắng (White): Ngõ ra điều khiển 2 (Control Output 2 – PNP). Tải được nối giữa dây Trắng và 0V (GND).
- Dây màu Cam (Orange): Tín hiệu ngõ ra analog 1-5 VDC. Điện áp đo giữa dây Cam (+) và dây Xanh dương (-).
Ứng dụng thực tế và lưu ý vận hành
Nhờ dải đo rộng bao quát cả vùng chân không và áp suất thấp, cảm biến được ứng dụng phổ biến trong:
- Kiểm tra trạng thái gắp chi tiết bằng đầu hút chân không: Phát hiện linh kiện đã được giữ chắc chắn hay bị rơi rớt thông qua sự thay đổi áp suất buồng hút.
- Kiểm tra độ kín khí: Phát hiện rò rỉ trong các cụm van, ống dẫn hoặc vỏ linh kiện đúc bằng phương pháp kiểm tra áp suất dư.
- Cân bằng áp suất buồng sơn, phòng sạch hoặc dây chuyền lắp ráp bán dẫn.
Lưu ý kỹ thuật khi lắp đặt
- Không sử dụng cảm biến cho chất lỏng, dầu khoáng, hơi nước đọng hoặc khí ăn mòn. Nếu đường khí nén có dầu hoặc nước, cần lắp bộ tách ẩm/bộ lọc khí (Air Filter) phía trước cảm biến.
- Sử dụng băng tan (teflon) cẩn thận khi vặn khớp ren NPT 1/8. Không để mẩu băng tan lọt vào cổng áp suất làm tắc nghẽn màng đo bên trong.
- Lực siết cổng ren khuyến nghị không vượt quá 10 N·m để tránh làm nứt vỡ khối ren đồng thau mạ niken.
- Nếu hệ thống có độ rung cao hoặc xung áp tức thời (hiện tượng búa nước khí nén), nên cấu hình tăng thời gian đáp ứng (Response Time) từ 2.5 ms lên 100 ms hoặc 500 ms để tránh tình trạng nhảy số chập chờn hoặc kích hoạt sai ngõ ra.
