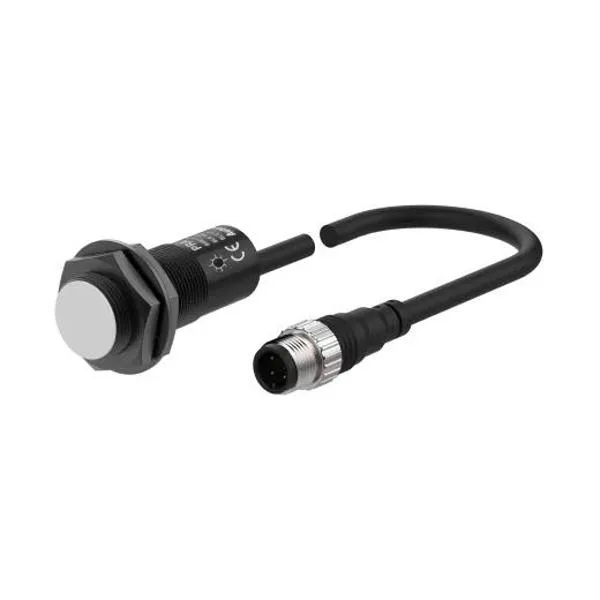

Cảm biến tiệm cận Autonics PRAWT18-5DO khoảng cách 5 mm

Thông số kỹ thuật cảm biến tiệm cận Autonics PRAWT18-5DO

Khả năng kháng xỉ hàn chuyên dụng của dòng PRAWT

Trong các dây chuyền hàn tự động, robot hàn điểm hoặc máy hàn công nghiệp, xỉ hàn kim loại nóng chảy thường xuyên bắn tóe lên bề mặt thiết bị xung quanh. Đối với các cảm biến tiệm cận kim loại thông thường, xỉ hàn bám vào đầu cảm biến lâu ngày sẽ dẫn đến hiện tượng kích hoạt sai (báo ảo) hoặc làm nóng chảy lớp nhựa bảo vệ bề mặt phát hiện.

Autonics PRAWT18-5DO khắc phục triệt để vấn đề này nhờ lớp phủ vật liệu chịu nhiệt PTFE (fluororesin/Teflon) bao phủ toàn bộ phần thân đồng thau và mặt phát hiện. Đặc tính không dính và trơn trượt của PTFE ngăn không cho xỉ hàn bám dính, giúp bề mặt cảm biến luôn sạch, duy trì độ nhạy và khoảng cách nhận diện ổn định trong suốt chu trình làm việc cường độ cao.

Ưu điểm cấu hình dây dẫn kèm giắc cắm M12 (Pigtail 300mm)

Mã PRAWT18-5DO sử dụng dạng dây liền ngắn 300 mm đi kèm đầu giắc đực chuẩn M12 4-pin. Kiểu kết nối pigtail này sở hữu nhiều lợi thế cơ học và vận hành so với dạng đúc cáp liền dài hoặc dạng đầu giắc đúc trực tiếp trên đuôi thân cảm biến:

• Bảo vệ điểm nối: Vị trí ghép nối giắc cắm được đưa ra xa khỏi vùng phát sinh nhiệt độ và xỉ hàn trực tiếp (cách 30 cm), hạn chế tối đa nguy cơ cháy sun chân giắc hoặc kẹt ren giắc kết nối.
• Thay thế nhanh chóng: Khi cần bảo trì hoặc thay cảm biến định kỳ, kỹ thuật viên chỉ cần thao tác vặn giắc M12 mà không phải tháo kéo lại toàn bộ đường cáp đi ngầm trong máng xích robot hay ống luồn dây.
• Giảm áp lực uốn cong: Đoạn dây cáp 300 mm bằng vật liệu chịu dầu giúp giảm tải ứng suất bẻ góc ngay tại phần đuôi ren của thân cảm biến trong không gian lắp đặt hẹp.

Sơ đồ và lưu ý đấu nối mạch DC 2 dây

PRAWT18-5DO hoạt động theo cấu hình DC 2 dây thường mở (NO). Cảm biến được mắc nối tiếp trực tiếp với phụ tải (cuộn hút rơ-le, đầu vào PLC số, van điện từ) vào nguồn cấp 12 – 24 VDC mà không cần dây mass/âm riêng biệt.

• Dòng rò trạng thái OFF: Khi cảm biến chưa phát hiện kim loại (trạng thái mở), bên trong mạch vẫn duy trì dòng rò nhỏ hơn 0.6 mA để nuôi linh kiện điện tử nội tại. Cần đảm bảo ngưỡng dòng nhận diện logic mức thấp (OFF) của cổng vào PLC cao hơn mức dòng rò này để tránh việc PLC ghi nhận sai tín hiệu.
• Điện áp dư trạng thái ON: Khi cảm biến kích hoạt dẫn thông mạch, điện áp sụt trên cảm biến tối đa là 3.5 V. Điện áp thực tế cấp tới tải sẽ bằng nguồn cấp trừ đi mức điện áp dư này. Cần kiểm tra điện áp hoạt động tối thiểu của ngõ vào PLC hoặc tải điều khiển.
• Tải tối thiểu: Dòng qua tải phải duy trì tối thiểu ở mức 2 mA để cảm biến hoạt động bình thường và không được vượt quá giới hạn 100 mA.

Tiêu chí lựa chọn: PRAWT18-5DO và các model lân cận

Việc hiểu rõ từng ký tự trong mã sản phẩm giúp việc chọn lựa thiết bị thay thế hoặc thiết kế mới chính xác tuyệt đối:

• PRAWT18-5DO so với PRAWT18-5DC: Cả hai đều có đường kính M18, khoảng cách 5 mm chống xỉ hàn. Đuôi DO biểu thị tiếp điểm Thường Mở (NO – xuất tín hiệu khi phát hiện vật), trong khi đuôi DC biểu thị tiếp điểm Thường Đóng (NC – ngắt tín hiệu khi phát hiện vật).
• PRAWT18-5DO so với PRAT18-5DO: Model PRAT18-5DO sử dụng dạng cáp đúc liền tiêu chuẩn dài 2 m, thích hợp cho lắp đặt cố định không cần tháo lắp thường xuyên; còn model PRAWT trang bị đoạn dây 300 mm có đầu giắc M12 thuận tiện hơn cho tay gắp robot và máy di động.
• PRAWT18-5DO so với PRAWT18-8DO: Model 18-5DO là loại lắp bằng (flush/shielded) với bề mặt nhận diện nằm ngang mép ren kim loại, khoảng cách nhận diện 5 mm, có khả năng chống nhiễu chéo từ kim loại xung quanh thành đồ gá tốt. Ngược lại, 18-8DO là loại không lắp bằng (non-flush/unshielded) với khoảng cách xa hơn (8 mm) nhưng yêu cầu khoảng hở kim loại xung quanh đầu cảm biến lớn hơn để tránh kích hoạt sai.
