Cáp quang cảm biến Sick LLTE-A1400111070E4 Dài 7.000 mm

Thông số kỹ thuật cáp quang cảm biến Sick LLTE-A1400111070E4

Đặc điểm của Sick LLTE-A1400111070E4

Sick LLTE-A1400111070E4 là cáp quang cảm biến dài 7.000 mm, được sử dụng cùng bộ khuếch đại quang để truyền và thu tín hiệu phát hiện vật thể. Thiết kế cáp dài giúp bố trí bộ khuếch đại ở vị trí thuận tiện, trong khi đầu cảm biến nhỏ gọn có thể lắp vào những khu vực hạn chế không gian.

Đầu cáp dạng ống ren bằng thép không gỉ, ren M4, phù hợp cho các vị trí cần cố định chắc chắn và căn chỉnh hướng phát hiện chính xác. Ánh sáng phát theo hướng trục với góc phân tán 60°, đáp ứng các ứng dụng cảm biến quang tiêu chuẩn.

• Chiều dài cáp 7 m, phù hợp với máy và dây chuyền có khoảng cách lớn giữa bộ khuếch đại và vị trí phát hiện.
• Đầu cảm biến bằng thép không gỉ, có khả năng chịu được môi trường công nghiệp thông thường.
• Cấu trúc sợi quang đồng trục giúp truyền tín hiệu theo trục đầu cảm biến.
• Cáp có thể được rút ngắn khi cần điều chỉnh chiều dài lắp đặt.
• Có thể sử dụng thêm đầu chuyển đổi tip adapter để đáp ứng yêu cầu lắp đặt khác nhau.
• Hoạt động trong dải nhiệt độ rộng từ -40 °C đến +60 °C.

Khả năng tương thích với bộ khuếch đại quang

LLTE-A1400111070E4 tương thích với các bộ khuếch đại quang Sick gồm GLL70, WLL80, WLL180 và GLL170(T). Khoảng cách phát hiện thực tế không phải là một giá trị cố định riêng của cáp mà phụ thuộc vào bộ khuếch đại, chế độ vận hành, vật thể cần phát hiện và điều kiện lắp đặt.

Khi lựa chọn, cần kiểm tra đồng thời mã cáp quang và mã bộ khuếch đại. Việc sử dụng đúng bộ khuếch đại tương thích giúp hệ thống đạt khả năng phát hiện ổn định và tránh nhầm lẫn với các loại cáp quang có hình dạng đầu tương tự nhưng khác đặc tính quang học.

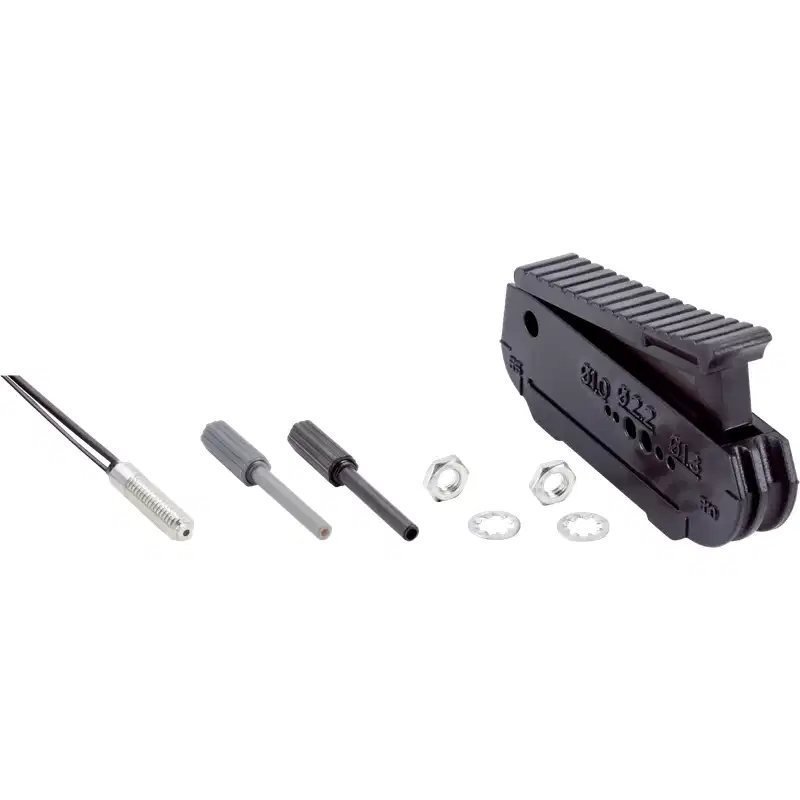

Phụ kiện đi kèm

Sản phẩm được cung cấp kèm các phụ kiện phục vụ cắt, lắp đặt và kết nối cáp:

• 1 dụng cụ cắt sợi quang LLAC-FC.
• Bộ gá M4 gồm 2 đai ốc M4 và 2 vòng đệm M4.
• 2 ống chuyển đổi đầu sợi quang: 1 LLAC-AB10 và 1 LLAC-AB13.

Trong trường hợp rút ngắn cáp, cần sử dụng dụng cụ cắt phù hợp để tạo bề mặt đầu sợi sạch và phẳng. Sau khi cắt, nên lắp đúng ống chuyển đổi đầu sợi theo cấu hình kết nối yêu cầu.

Hướng dẫn lắp đặt và lưu ý sử dụng

• Cố định đầu cáp bằng ren M4, tránh siết quá lực làm biến dạng thân đầu cảm biến.
• Tuân thủ bán kính uốn tối thiểu 15 mm trong toàn bộ quá trình lắp đặt.
• Không gập gấp, xoắn mạnh hoặc kéo căng cáp quang khi đi dây.
• Đầu phát hiện cần được căn chỉnh hướng vào vùng cần giám sát để tận dụng đúng góc phân tán 60°.
• Không sử dụng sản phẩm trong các ứng dụng yêu cầu cáp quang chuyển động liên tục hoặc lắp trên tay robot, vì model này không có khả năng linh hoạt động cho robot.
• Tránh để bụi bẩn, dầu và hơi ẩm bám vào đầu quang; vệ sinh bằng vật liệu mềm, không gây xước bề mặt.
• Cáp không tương thích với ánh sáng hồng ngoại, vì vậy cần lựa chọn bộ khuếch đại và cấu hình phát sáng phù hợp.

Ứng dụng phù hợp

Cáp quang cảm biến Sick LLTE-A1400111070E4 phù hợp với các hệ thống tự động hóa sử dụng cảm biến quang để kiểm tra sự hiện diện, vị trí hoặc trạng thái của vật thể. Một số ứng dụng tiêu biểu gồm:

• Phát hiện sản phẩm trên băng tải.
• Kiểm tra vị trí chi tiết trong máy tự động.
• Phát hiện vật thể tại các khu vực hẹp hoặc khó lắp cảm biến thông thường.
• Giám sát quá trình cấp phôi và phân loại sản phẩm.
• Ứng dụng cảm biến tiệm cận trong dây chuyền đóng gói, lắp ráp và kiểm tra công nghiệp.

Vì sao nên chọn đúng mã LLTE-A1400111070E4?

Mã LLTE-A1400111070E4 được xác định bởi nhiều yếu tố kết hợp gồm chiều dài 7.000 mm, đầu ren M4, cấu trúc sợi đồng trục, đường kính lõi 0,5 mm và khả năng làm việc với các bộ khuếch đại GLL70, WLL80, WLL180 và GLL170(T). Khi thay thế hoặc mua bổ sung, cần đối chiếu đầy đủ các đặc tính này thay vì chỉ dựa vào chiều dài cáp hoặc hình dạng bên ngoài.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
