Thông số kỹ thuật Cáp quang SICK LLSE-A2000111020F3S02
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LLSE-A2000111020F3S02 |
| Hãng sản xuất | SICK |
| Loại sản phẩm | Cáp quang cảm biến sợi quang |
| Nguyên lý hoạt động | Thu phát độc lập (Through-beam), gồm bộ phát và bộ thu |
| Tầm phát hiện tối đa | 4.000 mm, phụ thuộc bộ khuếch đại quang sử dụng |
| Bộ khuếch đại tương thích | GLL70, WLL80, WLL180, GLL170(T), WLL24 Ex |
| Chiều dài cáp quang | 2.000 mm |
| Đường kính ngoài cáp | 2,2 mm |
| Bán kính uốn tối thiểu | 5 mm |
| Đầu sợi quang | Ống trơn, hình dạng tùy biến |
| Vật liệu đầu sợi quang | Thép không gỉ |
| Vật liệu vỏ cáp | Polyethylene (PE) |
| Vật liệu sợi | PMMA |
| Cấu trúc sợi | Đa sợi, 16 × Ø 0,255 mm |
| Góc phân kỳ | 60° |
| Hướng phát sáng | Hướng trục |
| Có thể cắt ngắn cáp | Có |
| Khả năng sử dụng với ánh sáng hồng ngoại | Không |
| Khả năng làm việc động trên robot | Không |
| Nhiệt độ môi trường | -40 °C đến +60 °C |
| Phụ kiện đi kèm | 1 dao cắt sợi quang LLAC-FC |
Đặc điểm của cáp quang SICK LLSE-A2000111020F3S02

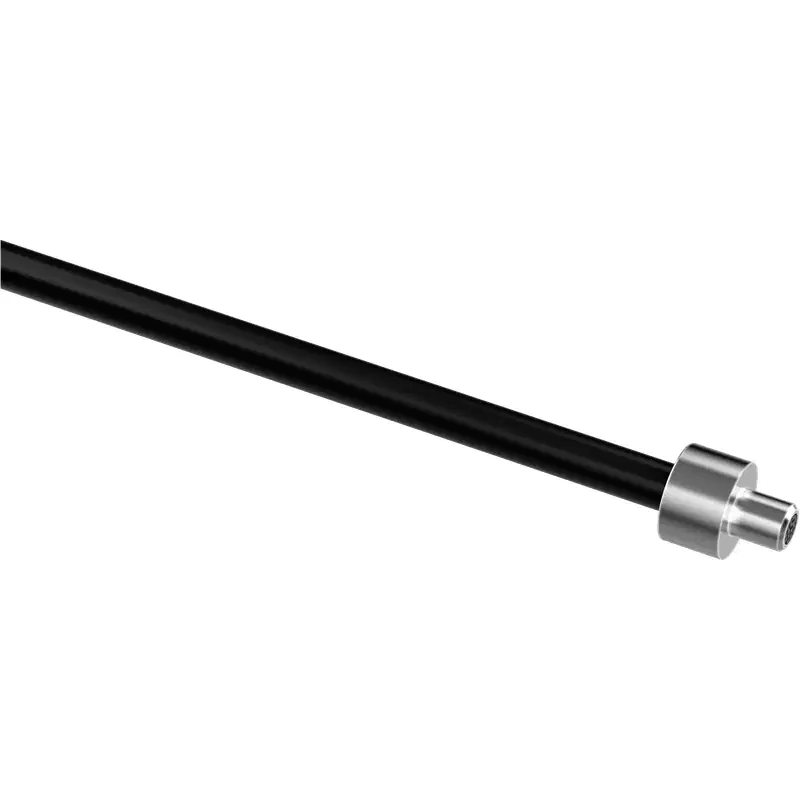

SICK LLSE-A2000111020F3S02 là cáp quang dùng cho cảm biến sợi quang, được thiết kế theo nguyên lý thu phát độc lập. Hệ thống sử dụng một đầu phát và một đầu thu đặt đối diện nhau; khi vật thể đi qua và chắn đường truyền ánh sáng, bộ khuếch đại sẽ xác định trạng thái phát hiện.
Với tầm phát hiện tối đa lên đến 4.000 mm khi sử dụng cấu hình khuếch đại phù hợp, model này thích hợp cho các vị trí cần phát hiện vật ở khoảng cách tương đối xa nhưng không gian lắp đặt cảm biến điện tử bị hạn chế. Phần đầu quang bằng thép không gỉ giúp cáp phù hợp với nhiều môi trường công nghiệp và các vị trí cần độ bền cơ học tốt.
- Cáp quang dài 2.000 mm, thuận tiện bố trí bộ khuếch đại cách xa khu vực cảm biến.
- Cấu trúc đa sợi PMMA giúp truyền ánh sáng ổn định trong các ứng dụng cảm biến quang.
- Cáp có thể cắt ngắn khi cần điều chỉnh chiều dài lắp đặt.
- Bán kính uốn tối thiểu 5 mm, hỗ trợ đi dây trong không gian hẹp.
- Đầu cáp có hướng phát sáng dọc trục và góc phân kỳ 60°.
- Được cung cấp kèm dao cắt sợi quang LLAC-FC.
Khả năng tương thích với bộ khuếch đại quang
LLSE-A2000111020F3S02 tương thích với các bộ khuếch đại sợi quang SICK gồm GLL70, WLL80, WLL180, GLL170(T) và WLL24 Ex. Tầm phát hiện thực tế không chỉ phụ thuộc vào chiều dài cáp mà còn chịu ảnh hưởng bởi bộ khuếch đại, chế độ vận hành và điều kiện bề mặt vật thể.
| Chế độ vận hành | Tầm phát hiện |
|---|---|
| 16 µs | 250 mm |
| 70 µs | 1.150 mm |
| 250 µs | 1.950 mm |
| 500 µs | 2.600 mm |
| 1 ms | 3.050 mm |
| 2 ms | 3.550 mm |
| 8 ms | 4.000 mm |
Ứng dụng phù hợp
Cáp quang SICK LLSE-A2000111020F3S02 phù hợp với các hệ thống tự động hóa cần phát hiện vật thể mà bộ khuếch đại không thể hoặc không nên lắp trực tiếp tại vị trí cảm biến. Một số ứng dụng tiêu biểu gồm:
- Phát hiện sản phẩm trên băng tải.
- Kiểm tra sự có mặt hoặc vị trí của chi tiết trong máy.
- Đếm sản phẩm trong dây chuyền đóng gói.
- Phát hiện vật thể tại khu vực có nhiệt độ, rung động hoặc không gian lắp đặt hạn chế.
- Giám sát vật liệu tại các cơ cấu cấp phôi và máy lắp ráp tự động.
Lưu ý khi lắp đặt và sử dụng
- Đây là cáp quang sử dụng cùng bộ khuếch đại tương thích, không phải cảm biến quang độc lập có ngõ ra điện riêng.
- Cần lắp đầu phát và đầu thu đối diện, đồng trục và ổn định để đạt khả năng phát hiện tốt.
- Khi cắt ngắn cáp, nên sử dụng dao cắt sợi quang LLAC-FC và bảo đảm bề mặt cắt sạch, phẳng.
- Không uốn cáp nhỏ hơn bán kính 5 mm để tránh suy giảm tín hiệu hoặc làm hỏng sợi quang.
- Không sử dụng model này cho các ứng dụng yêu cầu cáp chuyển động liên tục trên robot, vì cáp không hỗ trợ độ mềm dẻo động cho robot.
- Model không tương thích với ánh sáng hồng ngoại; cần kiểm tra loại nguồn sáng của bộ khuếch đại trước khi lắp đặt.
- Khoảng cách phát hiện 4.000 mm là giá trị tối đa trong điều kiện và chế độ khuếch đại phù hợp, không phải giá trị cố định cho mọi cấu hình.
Phụ kiện đi kèm
Sản phẩm được cung cấp kèm một dao cắt sợi quang LLAC-FC, hỗ trợ điều chỉnh chiều dài cáp trong quá trình lắp đặt. Khi thay đổi chiều dài, cần thao tác đúng kỹ thuật để bảo đảm đầu sợi sau khi cắt truyền ánh sáng ổn định.
