Thông số kỹ thuật Cáp sợi quang Sick LL3-TZ10
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LL3-TZ10 |
| Hãng sản xuất | Sick |
| Loại sản phẩm | Cáp sợi quang cho cảm biến quang |
| Nguyên lý hoạt động | Through-beam, gồm bộ phát và bộ thu |
| Thiết kế đầu sợi quang | Dạng phẳng, lệch hướng 90°, kiểu Array |
| Ứng dụng phát hiện | Phát hiện vùng |
| Khoảng cách phát hiện tối đa | 3.600 mm khi sử dụng với bộ khuếch đại WLL80 ở chế độ 8 ms |
| Đường kính vật thể nhỏ nhất | 0,25 mm |
| Góc phân tán | 14° |
| Thấu kính tích hợp | Có |
| Kiểu phát sáng | Radial |
| Bề rộng dãy đầu sợi quang | 11 mm |
| Chiều dài sợi quang | 2.000 mm |
| Bán kính uốn | 25 mm |
| Đường kính đầu nối cáp quang | 1,3 mm |
| Cấu trúc sợi | Singlefiber, lõi Ø1 mm |
| Có thể cắt ngắn cáp | Có |
| Khả năng tương thích ánh sáng hồng ngoại | Không |
| Bộ khuếch đại tương thích | GLL70, WLL80, WLL180, GLL170(T) |
| Vật liệu đầu sợi quang | ABS |
| Vật liệu vỏ bọc | Polyethylene (PE) |
| Vật liệu sợi quang | Polymethylmethacrylate (PMMA) |
| Nhiệt độ môi trường hoạt động | -40 °C đến +70 °C |
| Khối lượng | 42 g |
Đặc điểm của Sick LL3-TZ10

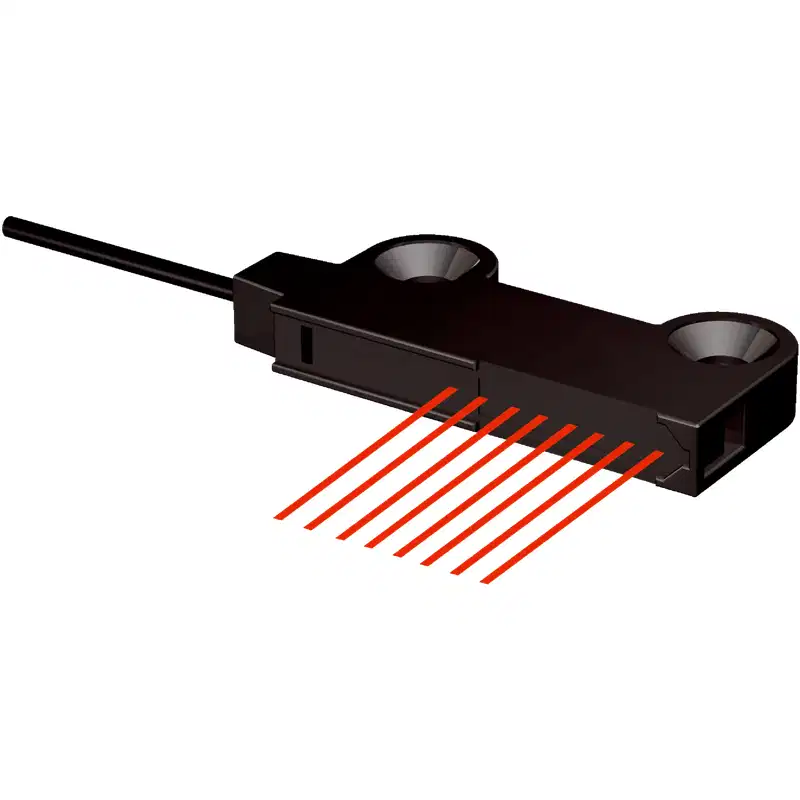

Sick LL3-TZ10 là cáp sợi quang dùng cho hệ thống cảm biến quang kiểu thu-phát. Sản phẩm có đầu sợi quang dạng phẳng, lệch hướng 90° và cấu trúc Array, phù hợp với các vị trí cần tạo vùng phát hiện rộng thay vì chỉ kiểm tra một điểm đơn lẻ.
Với khoảng cách phát hiện tối đa lên đến 3.600 mm khi kết hợp đúng bộ khuếch đại, LL3-TZ10 thích hợp cho các dây chuyền cần giám sát vật thể ở khoảng cách tương đối xa. Đường kính vật thể nhỏ nhất 0,25 mm giúp cáp có thể phát hiện các chi tiết nhỏ trong điều kiện lắp đặt và căn chỉnh phù hợp.
- Đầu sợi quang phẳng, chuyển hướng 90°, thuận tiện lắp trong không gian hạn chế.
- Thiết kế Array với bề rộng đầu sợi 11 mm, hỗ trợ phát hiện theo vùng.
- Chiều dài cáp 2.000 mm, phù hợp bố trí giữa đầu cảm biến và vị trí kiểm tra.
- Có thể cắt ngắn cáp để điều chỉnh chiều dài theo thực tế lắp đặt.
- Thấu kính tích hợp giúp định hướng ánh sáng tại đầu sợi quang.
- Hoạt động trong dải nhiệt độ rộng từ -40 °C đến +70 °C.
Khả năng tương thích với bộ khuếch đại
LL3-TZ10 cần được sử dụng cùng bộ khuếch đại sợi quang tương thích. Các dòng bộ khuếch đại phù hợp gồm:
- GLL70
- WLL80
- WLL180
- GLL170(T)
Khoảng cách phát hiện 3.600 mm được xác định khi sử dụng với bộ khuếch đại WLL80 ở thời gian đáp ứng 8 ms. Khoảng cách thực tế có thể phụ thuộc vào bộ khuếch đại, chế độ hoạt động, kích thước vật thể, màu sắc bề mặt và điều kiện môi trường.
Nguyên lý hoạt động và ứng dụng thực tế
Trong hệ thống through-beam, bộ phát và bộ thu được bố trí đối diện nhau. Khi vật thể đi qua và che khuất đường truyền ánh sáng giữa hai đầu sợi quang, bộ khuếch đại sẽ nhận biết sự thay đổi tín hiệu để tạo tín hiệu chuyển mạch.
Thiết kế đầu sợi dạng Array giúp LL3-TZ10 phù hợp với các ứng dụng cần kiểm soát một khu vực hoặc phát hiện vật thể đi qua nhiều vị trí trong vùng giám sát, chẳng hạn:
- Phát hiện sản phẩm trên băng tải.
- Kiểm tra sự hiện diện hoặc thiếu hụt của chi tiết nhỏ.
- Giám sát vật thể tại các cơ cấu cấp phôi và phân loại.
- Phát hiện sản phẩm trong khu vực có không gian lắp đặt hẹp.
- Kiểm soát vị trí, khoảng trống hoặc vật thể đi qua trong dây chuyền tự động hóa.
Lưu ý khi lắp đặt cáp sợi quang LL3-TZ10
Bố trí đầu phát và đầu thu
Hai đầu sợi quang cần được căn chỉnh chính xác để đường truyền ánh sáng đi qua vùng cần giám sát. Do đây là hệ thống thu-phát, cần tránh để đầu phát và đầu thu bị lệch, rung hoặc bị che chắn ngoài ý muốn.
Bán kính uốn và cắt cáp
Không nên uốn cáp nhỏ hơn bán kính 25 mm vì có thể làm suy giảm tín hiệu quang hoặc ảnh hưởng đến độ ổn định của cảm biến. Khi cần rút ngắn cáp, phải sử dụng dụng cụ cắt sợi quang phù hợp và lắp ống đầu nối đúng quy cách.
Phụ kiện đi kèm
Bộ sản phẩm bao gồm các phụ kiện phục vụ việc lắp đặt và xử lý đầu cáp:
- Ống adapter.
- Ống adapter BF-WLL160-13 loại 1,3 mm.
- Dụng cụ cắt sợi quang FC, mã 5304141.
- 2 mặt nạ khe 0,5 mm x 12 mm.
- 2 mặt nạ khe 1,0 mm x 12 mm.
Điều kiện vận hành
LL3-TZ10 sử dụng sợi quang PMMA với vỏ bọc PE và đầu sợi bằng ABS. Sản phẩm có thể làm việc trong môi trường từ -40 °C đến +70 °C. Khi lắp đặt, nên bảo vệ đầu sợi khỏi bụi bẩn, dầu mỡ, va đập và các tác động cơ học có thể làm thay đổi vị trí căn chỉnh.
Cáp được thiết kế cho ánh sáng khả kiến màu đỏ và không tương thích với ánh sáng hồng ngoại. Vì vậy, cần kiểm tra loại ánh sáng của bộ khuếch đại trước khi đưa vào hệ thống.
Cách chọn đúng Sick LL3-TZ10
LL3-TZ10 phù hợp khi hệ thống yêu cầu cáp sợi quang dạng Array, đầu phẳng lệch 90°, phát hiện theo vùng và khoảng cách làm việc có thể lên đến 3.600 mm. Trước khi lắp đặt, cần xác nhận các yếu tố sau:
- Bộ khuếch đại đang sử dụng thuộc một trong các dòng GLL70, WLL80, WLL180 hoặc GLL170(T).
- Ứng dụng cần hệ thống thu-phát gồm bộ phát và bộ thu.
- Không yêu cầu sử dụng ánh sáng hồng ngoại.
- Vùng lắp đặt đáp ứng bán kính uốn tối thiểu 25 mm.
- Kích thước và hướng của đầu sợi phù hợp với không gian lắp đặt thực tế.
Với cấu trúc đầu sợi Array rộng 11 mm, chiều dài cáp 2.000 mm và khả năng phát hiện vật thể nhỏ đến 0,25 mm, Sick LL3-TZ10 là lựa chọn phù hợp cho các hệ thống tự động hóa cần phát hiện vùng ổn định, linh hoạt trong bố trí và làm việc ở khoảng cách xa.
