Thông số kỹ thuật cáp quang SICK LL3-TW013000S04
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SICK |
| Mã sản phẩm | LL3-TW013000S04 |
| Loại sản phẩm | Cáp quang cảm biến |
| Nguyên lý hoạt động | Through-beam system |
| Chiều dài sợi quang | 3.000 mm |
| Ứng dụng | Chịu nhiệt, từ 100 °C trở lên |
| Nhiệt độ môi trường hoạt động | Từ –60 °C đến +210 °C |
| Bộ khuếch đại tương thích | GLL70, WLL80, WLL180, GLL170(T) |
| Đường kính vật thể nhỏ nhất | 0,4 mm |
| Bán kính uốn | 25 mm |
| Loại sợi | Multi-fiber |
| Vật liệu sợi quang | Sợi thủy tinh |
| Vỏ bảo vệ | Thép không gỉ |
| Đường kính ngoài phần kết nối cáp quang | 2,2 mm |
| Khối lượng | 10 g |
Đặc điểm cấu tạo của LL3-TW013000S04

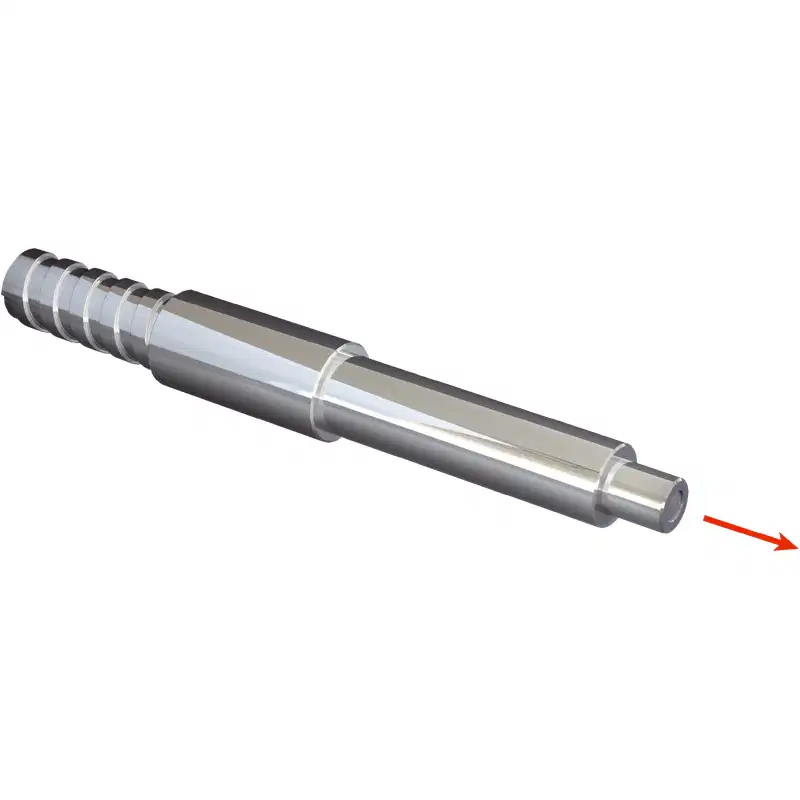

SICK LL3-TW013000S04 là cáp quang cảm biến dạng sợi đa lõi, chiều dài 3.000 mm, được thiết kế cho các hệ thống cảm biến quang hoạt động trong môi trường có nhiệt độ cao. Cáp sử dụng sợi thủy tinh, phần đầu sợi và vỏ bảo vệ bằng thép không gỉ, phù hợp với các vị trí cần độ bền cơ học và khả năng chịu nhiệt tốt.
- Đầu sợi quang dạng ống ren.
- Đường kính ren của đầu cảm biến: M4.
- Hướng phát sáng theo trục.
- Góc phân kỳ ánh sáng: 60°.
- Không tích hợp thấu kính.
- Có khả năng sử dụng đầu chuyển tip adapter.
- Không yêu cầu ống lót đầu chuyển adapter.
- Có khả năng tương thích với ánh sáng hồng ngoại.
- Không hỗ trợ uốn chuyển động liên tục cho ứng dụng robot.
Khả năng tương thích với bộ khuếch đại quang
Cáp LL3-TW013000S04 được sử dụng với các bộ khuếch đại sợi quang SICK gồm GLL70, WLL80, WLL180 và GLL170(T). Tầm phát hiện thực tế phụ thuộc vào bộ khuếch đại được kết nối, chế độ hoạt động và loại ánh sáng mà hệ thống sử dụng.
Với ánh sáng đỏ nhìn thấy, các khoảng cách phát hiện tham khảo theo chế độ hoạt động gồm:
| Chế độ hoạt động | Khoảng cách phát hiện |
|---|---|
| 16 µs | 80 mm |
| 50 µs | 821 mm |
| 70 µs | 230 mm |
| 250 µs | 350 mm |
| 2 ms | 560 mm |
| 8 ms | 980 mm |
Khoảng cách thực tế cần được xác định theo bộ khuếch đại cụ thể, điều kiện bề mặt vật thể, độ sạch của đầu sợi và cấu hình lắp đặt.
Ứng dụng thực tế
Nhờ dải nhiệt độ hoạt động rộng và kết cấu thép không gỉ, SICK LL3-TW013000S04 phù hợp để truyền ánh sáng và thu tín hiệu trong các vị trí mà cảm biến quang thông thường khó lắp đặt trực tiếp.
- Phát hiện vật thể trong khu vực có nhiệt độ cao.
- Giám sát sản phẩm trong lò, buồng gia nhiệt hoặc khu vực sấy.
- Phát hiện chi tiết nhỏ với đường kính tối thiểu khoảng 0,4 mm.
- Lắp đặt tại vị trí hẹp hoặc khó bố trí bộ khuếch đại.
- Ứng dụng kiểm tra hiện diện, đếm sản phẩm và định vị chi tiết trên dây chuyền tự động hóa.
Lưu ý khi lắp đặt và sử dụng
- Không uốn cáp nhỏ hơn bán kính 25 mm để tránh làm suy giảm khả năng truyền ánh sáng hoặc gây hư hỏng sợi quang.
- Không kéo, xoắn hoặc ép mạnh phần đầu sợi và đoạn cáp gần đầu nối.
- Đảm bảo đầu sợi được cố định chắc chắn bằng phần ren M4 khi lắp vào giá đỡ hoặc cơ cấu gá.
- Giữ bề mặt đầu sợi sạch, tránh dầu, bụi kim loại và cặn bám làm giảm tín hiệu quang.
- Kiểm tra đúng bộ khuếch đại tương thích trước khi đấu nối.
- Cáp không được thiết kế cho chuyển động robot liên tục; nên sử dụng loại cáp chuyên dụng nếu ứng dụng yêu cầu chuyển động lặp lại.
- Khi làm việc ở nhiệt độ cao, cần bố trí cáp tránh tiếp xúc trực tiếp với nguồn nhiệt vượt quá giới hạn hoạt động.
Phụ kiện đi kèm
Bộ sản phẩm gồm phần gá lắp, 4 đai ốc lục giác M4 và 2 vòng đệm, hỗ trợ cố định đầu sợi trong quá trình lắp đặt.
Liên hệ
Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
