Thông số kỹ thuật cáp quang cảm biến Sick LL3-TB01
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | LL3-TB01 |
| Hãng sản xuất | Sick |
| Tên sản phẩm | Cáp quang cảm biến Sick LL3-TB01 |
| Loại thiết bị | Cáp quang cho cảm biến quang |
| Nguyên lý hoạt động | Through-beam, gồm bộ phát và bộ thu |
| Tầm phát hiện tối đa | 3.600 mm |
| Điều kiện tầm phát hiện | Với bộ khuếch đại WLL80 ở thời gian đáp ứng 8 ms |
| Đường kính vật thể nhỏ nhất | 0,5 mm |
| Bộ khuếch đại tương thích | GLL70, WLL80, WLL180, GLL170(T), WLL24 Ex |
| Loại ánh sáng | Ánh sáng đỏ nhìn thấy |
| Thiết kế đầu cáp quang | Ống ren |
| Đường kính ren vỏ | M4 |
| Hướng phát sáng | Dọc trục |
| Góc phân kỳ | 60° |
| Thấu kính tích hợp | Không |
| Chiều dài cáp quang | 2.000 mm |
| Đường kính ngoài vị trí kết nối cáp | 2,2 mm |
| Bán kính uốn | 30 mm |
| Kiểu bố trí sợi | Singlefiber |
| Cấu trúc lõi | Singlefiber, đường kính lõi 1,5 mm |
| Có thể cắt ngắn cáp | Có |
| Khả năng tương thích ánh sáng hồng ngoại | Không |
| Khả năng làm việc động cho robot | Không |
| Vật liệu đầu cáp quang | Thép không gỉ |
| Vật liệu vỏ bọc | Polyethylene (PE) |
| Vật liệu sợi quang | Polymethylmethacrylate (PMMA) |
| Nhiệt độ môi trường làm việc | -40 °C đến +70 °C |
| Khối lượng | 37 g |
Khả năng phát hiện và thời gian đáp ứng
Sick LL3-TB01 sử dụng nguyên lý thu-phát qua tia. Bộ phát và bộ thu được bố trí đối diện nhau, vật thể được phát hiện khi đi qua và che khuất đường truyền ánh sáng. Cấu hình này phù hợp với các vị trí cần phát hiện ổn định, đặc biệt khi màu sắc, độ bóng hoặc độ trong suốt của vật thể có thể ảnh hưởng đến cảm biến phản xạ.
Tầm phát hiện tối đa của LL3-TB01 đạt 3.600 mm khi kết hợp với bộ khuếch đại WLL80 ở thời gian đáp ứng 8 ms. Tầm phát hiện thực tế thay đổi theo chế độ vận hành:
| Chế độ vận hành | Tầm phát hiện |
|---|---|
| 16 µs | 605 mm |
| 50 µs | 770 mm |
| 70 µs | 1.855 mm |
| 250 µs | 2.845 mm |
| 500 µs | 3.425 mm |
| 1 ms | 3.600 mm |
| 2 ms | 3.600 mm |
| 8 ms | 3.600 mm |
Với vật thể có đường kính nhỏ, LL3-TB01 có thể phát hiện vật thể tối thiểu 0,5 mm trong điều kiện lắp đặt và căn chỉnh phù hợp.
Thiết kế đầu cáp và khả năng lắp đặt

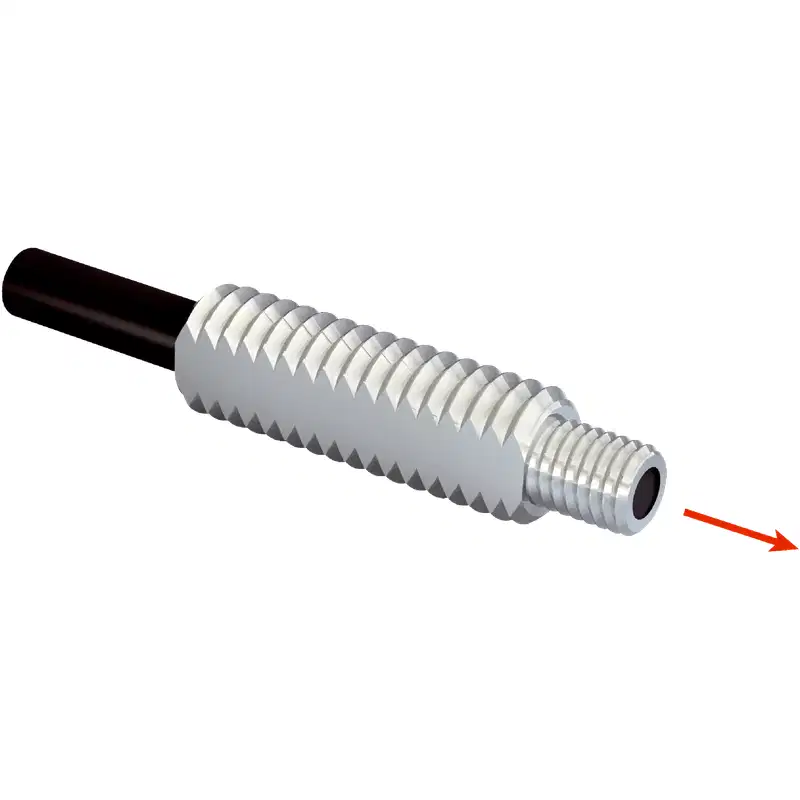

Đầu cáp quang có dạng ống ren, đường kính ren vỏ M4 và hướng phát sáng dọc trục. Thiết kế nhỏ gọn giúp đưa đầu cảm biến vào những vị trí hạn chế không gian. Góc phân kỳ 60° hỗ trợ truyền ánh sáng trong cấu hình thu-phát của hệ thống cáp quang.
- Đầu cáp làm bằng thép không gỉ.
- Có thể sử dụng đầu nối tip adapter tương thích.
- Không yêu cầu ống đầu nối adapter.
- Cáp có thể cắt ngắn khi cần điều chỉnh chiều dài lắp đặt.
- Bán kính uốn tối thiểu là 30 mm, cần tránh bẻ gập cáp tại vị trí gần đầu quang.
Bộ khuếch đại tương thích
LL3-TB01 được sử dụng với các bộ khuếch đại cáp quang Sick thuộc các dòng:
- GLL70
- WLL80
- WLL180
- GLL170(T)
- WLL24 Ex
Khi lựa chọn bộ khuếch đại, cần kiểm tra đúng model, chế độ ánh sáng và yêu cầu về thời gian đáp ứng. Tầm phát hiện 3.600 mm là giá trị đạt được trong điều kiện kết hợp cụ thể với WLL80 và không nên mặc định áp dụng giống nhau cho mọi bộ khuếch đại trong danh sách tương thích.
Ứng dụng phù hợp của Sick LL3-TB01
Cáp quang Sick LL3-TB01 phù hợp cho các hệ thống tự động hóa cần truyền và thu ánh sáng ở khoảng cách xa thông qua bộ khuếch đại cáp quang. Cấu hình through-beam đặc biệt hữu ích trong các ứng dụng:
- Phát hiện sản phẩm trên băng tải.
- Đếm chi tiết, chai, hộp hoặc linh kiện nhỏ.
- Kiểm tra vật thể đi qua một vị trí cố định.
- Phát hiện chi tiết trong máy lắp ráp và máy đóng gói.
- Phát hiện vật thể nhỏ với đường kính tối thiểu khoảng 0,5 mm.
- Lắp đặt đầu cảm biến tại nơi bộ khuếch đại không thể đặt trực tiếp.
Lưu ý khi lắp đặt và sử dụng
- Lắp đầu phát và đầu thu thẳng hàng để bảo đảm cường độ tín hiệu ổn định.
- Không uốn cáp nhỏ hơn bán kính 30 mm.
- Sau khi cắt ngắn cáp, cần xử lý đầu sợi sạch và phẳng để duy trì khả năng truyền sáng.
- Không sử dụng LL3-TB01 cho các ứng dụng yêu cầu cáp quang chuyển động liên tục trên robot, vì model này không có khả năng chịu uốn động cho robotics.
- Thiết bị sử dụng ánh sáng đỏ nhìn thấy và không tương thích với ánh sáng hồng ngoại.
- Kiểm tra khoảng cách lắp đặt, chế độ đáp ứng và bộ khuếch đại trước khi đưa hệ thống vào vận hành chính thức.
Phụ kiện đi kèm
Bộ sản phẩm gồm phụ kiện lắp đặt, 4 đai ốc lục giác M4, 4 vòng đệm và dụng cụ cắt cáp quang FC, mã 5304141.
