Cáp quang cảm biến Sick LL3-LM35750 Dài 750 mm

Thông số kỹ thuật

Cáp quang cảm biến SICK LL3-LM35750 là gì?

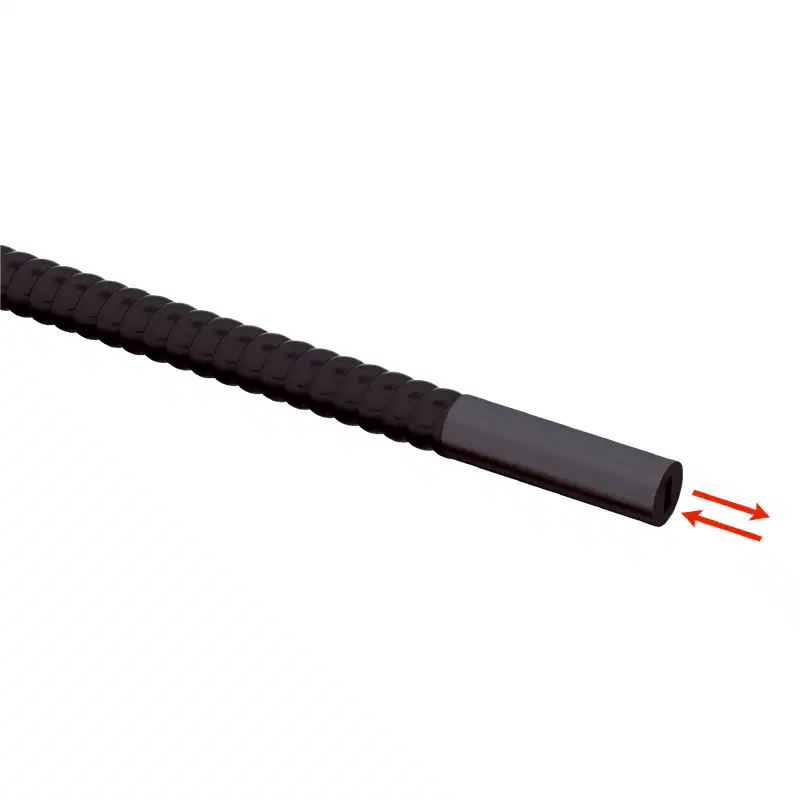

SICK LL3-LM35750 là cáp quang cảm biến có chiều dài 750 mm, dùng để dẫn truyền ánh sáng giữa đầu cảm biến và bộ khuếch đại quang. Sản phẩm thuộc dòng cáp quang LL3 của SICK, sử dụng đầu cảm biến dạng ống trơn với khả năng phát hiện vật thể nhỏ đến 0,5 mm khi kết hợp cùng bộ khuếch đại phù hợp.

Đây là cáp quang thụ động, không phải cảm biến quang độc lập. Để hoạt động, LL3-LM35750 cần được lắp với bộ khuếch đại quang tương thích như GLL70, WLL80, WLL180 hoặc GLL170(T).

Đặc điểm nổi bật của SICK LL3-LM35750

• Chiều dài 750 mm, phù hợp khi cần đưa đầu cảm biến đến vị trí hẹp hoặc khó tiếp cận.
• Đầu cảm biến đường kính 5,8 mm, thiết kế ống trơn giúp thuận tiện khi gá lắp trong các cơ cấu máy.
• Đường kính vật thể tối thiểu 0,5 mm, thích hợp cho các ứng dụng phát hiện chi tiết nhỏ.
• Góc phân kỳ ánh sáng 60°, hỗ trợ phát hiện vật thể trong vùng quan sát phù hợp với thiết kế đầu sợi.
• Sợi quang thủy tinh dạng đa lõi, vỏ bọc PVC và đầu kim loại mạ chrome.
• Tương thích với ánh sáng hồng ngoại và không yêu cầu ống lót đầu adapter.
• Thiết kế dành cho ứng dụng tiêu chuẩn, không phải loại cáp chuyên dụng cho chuyển động robot liên tục.

Khả năng tương thích và nguyên lý kết nối

LL3-LM35750 được kết nối với bộ khuếch đại quang SICK tương thích. Bộ khuếch đại đảm nhiệm việc phát ánh sáng, thu tín hiệu phản xạ và xử lý trạng thái ngõ ra; cáp quang chỉ truyền ánh sáng đến và nhận ánh sáng phản hồi từ khu vực phát hiện.

Khoảng cách phát hiện thực tế không cố định riêng cho cáp LL3-LM35750 mà phụ thuộc vào bộ khuếch đại quang được sử dụng, loại ánh sáng, chế độ vận hành, màu sắc và đặc tính bề mặt của vật thể.

Ứng dụng phù hợp

Với đầu cảm biến nhỏ, chiều dài 750 mm và khả năng phát hiện vật thể đường kính tối thiểu 0,5 mm, SICK LL3-LM35750 phù hợp cho các hệ thống tự động hóa cần đưa điểm phát hiện vào không gian hạn chế, chẳng hạn:

• Phát hiện linh kiện nhỏ trên dây chuyền lắp ráp.
• Kiểm tra sự hiện diện hoặc vị trí của chi tiết trong đồ gá.
• Phát hiện sản phẩm trong máng dẫn, rãnh cấp phôi hoặc khu vực hẹp.
• Đếm sản phẩm kích thước nhỏ trên máy đóng gói và máy lắp ráp.
• Giám sát vị trí chi tiết trong các cơ cấu máy tiêu chuẩn.

Lưu ý lắp đặt và sử dụng

• Không uốn cáp nhỏ hơn bán kính 20 mm để tránh làm suy giảm khả năng truyền sáng hoặc gây hư hỏng sợi quang.
• Không kéo, xoắn mạnh hoặc bẻ gập phần đầu cảm biến và đầu nối với bộ khuếch đại.
• Không sử dụng LL3-LM35750 cho các ứng dụng yêu cầu cáp uốn động liên tục trên robot, vì sản phẩm không được thiết kế cho chuyển động robot.
• Giữ bề mặt đầu quang sạch, tránh dầu, bụi và mạt kim loại làm giảm tín hiệu phát hiện.
• Căn chỉnh đầu cảm biến hướng đúng vào vùng cần kiểm tra; khoảng cách phát hiện cần được thiết lập theo bộ khuếch đại và vật thể thực tế.
• Đảm bảo bộ khuếch đại được chọn thuộc danh sách thiết bị tương thích trước khi lắp đặt.

Thông tin phân loại
