Thông số kỹ thuật cáp quang cảm biến SICK LL3-KD01500
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | SICK |
| Mã sản phẩm | LL3-KD01500 |
| Loại sản phẩm | Cáp quang cảm biến |
| Nguyên lý hoạt động | Hệ thống tiệm cận |
| Chiều dài sợi quang | 500 mm |
| Kiểu đầu sợi quang | Đầu bọc trơn, đường kính 6 mm, chiều dài 32 mm |
| Hướng phát sáng | Dọc trục |
| Góc phân kỳ | 60° |
| Thấu kính tích hợp | Không |
| Bộ điều khiển tương thích | GLL70, WLL80, WLL180, GLL170(T) |
| Khả năng kết nối đặc biệt | Có thể kết nối với LL3-KX01 |
| Kiểu bố trí sợi | Singlefiber |
| Cấu trúc lõi | 2 × Ø 1,0 mm |
| Bán kính uốn | 25 mm |
| Khả năng uốn động cho robot | Không |
| Vật liệu đầu quang | Thép không gỉ |
| Vật liệu vỏ bọc | Polyethylene (PE) |
| Vật liệu sợi | Polymethylmethacrylate (PMMA) |
| Khối lượng | 26 g |
| Nhiệt độ môi trường hoạt động | -40 °C đến +70 °C |
Đặc điểm của SICK LL3-KD01500
SICK LL3-KD01500 là cáp quang dùng cho hệ thống cảm biến quang dạng tiệm cận. Sản phẩm dẫn truyền ánh sáng giữa đầu cảm biến và bộ khuếch đại quang, cho phép bố trí điểm phát hiện ở những vị trí nhỏ hẹp hoặc khó lắp đặt cảm biến thông thường.

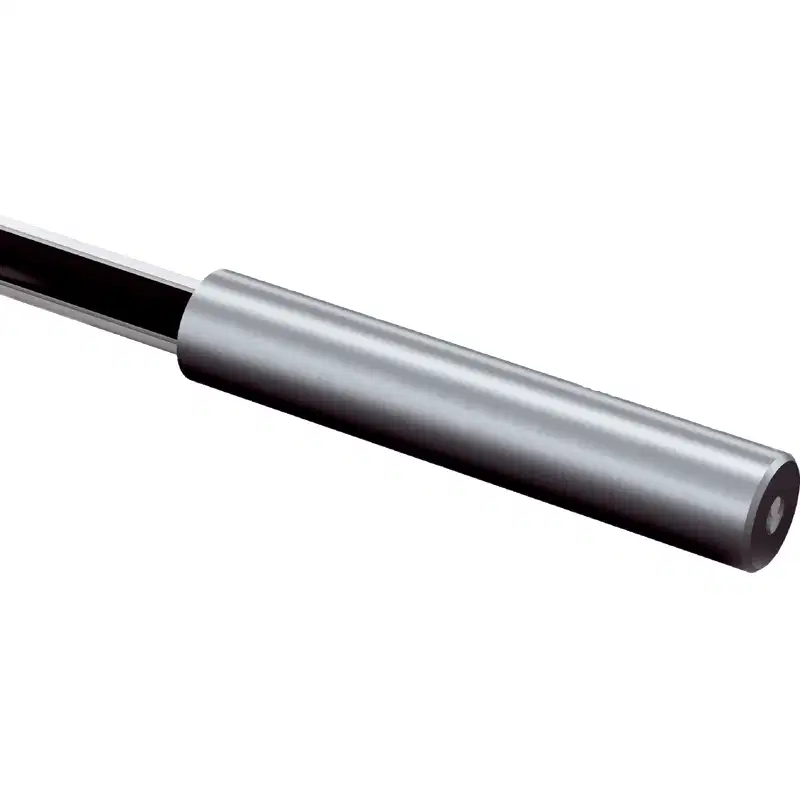

Model này có chiều dài 500 mm, đầu quang dạng ống trơn bằng thép không gỉ với đường kính 6 mm. Thiết kế đầu thẳng, phát sáng dọc trục và góc phân kỳ 60° phù hợp cho các ứng dụng phát hiện vật thể tiêu chuẩn.
- Đầu quang chắc chắn bằng thép không gỉ.
- Sợi quang PMMA với vỏ bọc PE.
- Chiều dài 500 mm, thuận tiện đi dây trong tủ máy và cụm cơ cấu.
- Bán kính uốn tối thiểu 25 mm.
- Không tích hợp thấu kính và không sử dụng đầu chuyển đổi tip adapter.
- Hoạt động trong dải nhiệt độ từ -40 °C đến +70 °C.
Khả năng tương thích và kết nối
Cáp quang LL3-KD01500 được thiết kế để sử dụng với các bộ khuếch đại quang SICK gồm GLL70, WLL80, WLL180 và GLL170(T). Ngoài ra, sản phẩm có thể kết nối với LL3-KX01 theo cấu hình tương thích của hệ thống.
Khoảng cách phát hiện tối đa không được xác định cố định cho riêng cáp quang này mà phụ thuộc vào bộ khuếch đại quang được sử dụng. Khi lựa chọn thiết bị, cần kiểm tra đồng thời mã cáp, loại bộ khuếch đại và yêu cầu khoảng cách phát hiện của ứng dụng.
Lưu ý lắp đặt và sử dụng
- Không uốn cáp nhỏ hơn bán kính 25 mm để tránh ảnh hưởng đến khả năng truyền sáng và độ bền sợi.
- Không kéo, xoắn hoặc kẹp mạnh phần sợi quang trong quá trình lắp đặt.
- Đầu quang cần được cố định chắc chắn và căn chỉnh đúng hướng với vùng phát hiện.
- Giữ bề mặt đầu quang sạch, tránh dầu mỡ, bụi kim loại và các chất bẩn làm suy giảm tín hiệu quang.
- Không sử dụng model này cho các cơ cấu yêu cầu cáp uốn liên tục hoặc chuyển động kiểu robot, vì sản phẩm không có khả năng uốn động cho robot.
- Việc lựa chọn khoảng cách phát hiện cần căn cứ vào bộ khuếch đại quang kết nối cùng hệ thống.
Ứng dụng phù hợp
SICK LL3-KD01500 phù hợp với các hệ thống tự động hóa sử dụng cảm biến quang để phát hiện vật thể, kiểm tra sự có mặt của chi tiết hoặc giám sát vị trí trong không gian hạn chế. Cáp có thể được dùng trong máy lắp ráp, dây chuyền đóng gói, cơ cấu cấp phôi và các cụm máy công nghiệp sử dụng bộ khuếch đại quang SICK tương thích.
Với đầu quang nhỏ gọn và chiều dài 500 mm, model này thích hợp khi cần đưa điểm cảm biến đến gần đối tượng nhưng không thể lắp trực tiếp bộ khuếch đại tại vị trí đo.
