Cáp quang Sick LL3-DV125000 dài 5,000 mm

Thông số kỹ thuật

Cáp quang Sick LL3-DV125000 dùng để làm gì?

Sick LL3-DV125000 là cáp quang cảm biến dạng sợi dùng kết hợp với bộ khuếch đại quang Sick để phát hiện vật thể trong các hệ thống cảm biến quang. Cáp truyền ánh sáng giữa bộ khuếch đại và khu vực cần kiểm tra, giúp đưa điểm phát hiện đến những vị trí nhỏ, hẹp hoặc khó lắp đặt cảm biến thông thường.

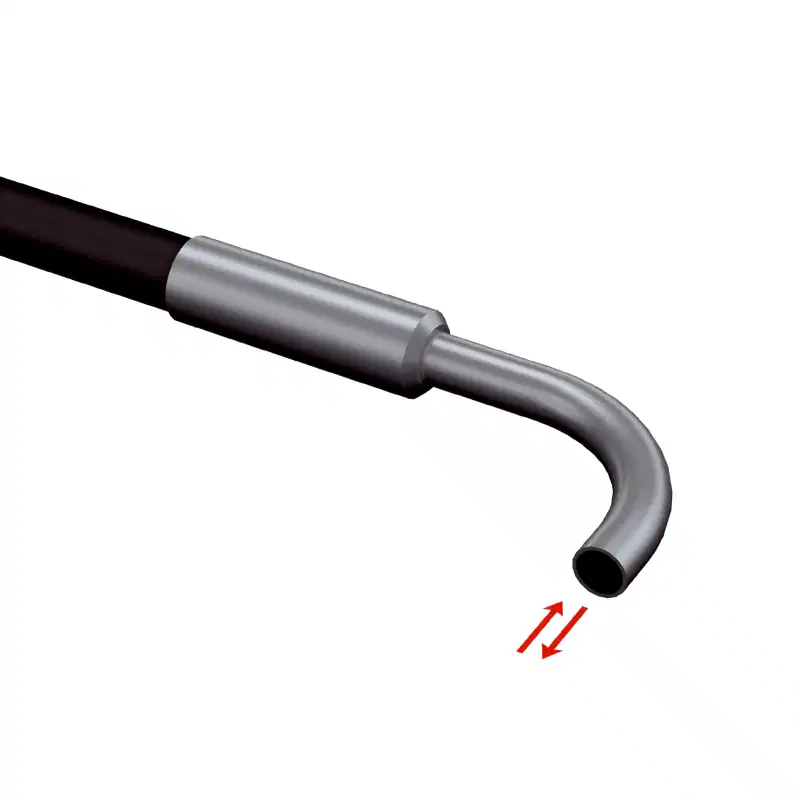

Model này có đầu sợi quang bằng thép không gỉ, ống bảo vệ bằng PE và thiết kế đầu đổi hướng 90°. Cấu tạo này phù hợp với các vị trí cần đưa đầu cảm biến sát khu vực phát hiện nhưng vẫn hạn chế không gian lắp đặt.

Đặc điểm thiết kế đáng chú ý

• Chiều dài tiêu chuẩn 5.000 mm, thuận tiện bố trí cáp trong tủ máy hoặc dọc theo cụm cơ cấu.
• Đầu sợi quang bằng thép không gỉ, phù hợp với yêu cầu vệ sinh và làm sạch dễ dàng hơn.
• Ống bọc trơn đường kính 8 mm giúp hạn chế bám bẩn trên bề mặt đầu cảm biến.
• Đầu phát sáng hướng tâm và góc phân kỳ 60° phục vụ việc phát hiện vật thể ở khu vực trước đầu sợi.
• Cấu trúc đa sợi với lõi PMMA giúp truyền ánh sáng từ bộ khuếch đại đến đầu cảm biến.
• Cáp có thể được cắt ngắn khi cần điều chỉnh chiều dài, nhưng phải sử dụng ống đầu adapter phù hợp.

Khả năng tương thích với bộ khuếch đại quang

LL3-DV125000 được thiết kế để sử dụng với các bộ khuếch đại quang Sick gồm GLL70, WLL80, WLL180 và GLL170(T). Tầm cảm biến tối đa không phải là giá trị cố định của riêng cáp quang mà phụ thuộc vào bộ khuếch đại được kết nối, cấu hình phát hiện và điều kiện thực tế của vật thể.

Khi thay thế cáp quang, cần kiểm tra đúng dòng bộ khuếch đại đang sử dụng. Không nên chỉ dựa vào chiều dài hoặc hình dạng đầu sợi để thay thế cho các model có cấu tạo và khả năng tương thích khác.

Hướng dẫn lắp đặt và sử dụng

Lắp đầu sợi quang

Cố định đầu thép không gỉ tại vị trí cần phát hiện, bảo đảm đầu sợi không bị rung, va đập hoặc uốn gập quá mức. Hướng phát sáng hướng tâm cần được đặt đối diện vùng cần kiểm tra để đạt điều kiện phát hiện ổn định.

Kết nối với bộ khuếch đại

Kết nối cáp LL3-DV125000 với bộ khuếch đại quang tương thích của Sick theo đúng cơ cấu lắp đặt của thiết bị. Sau khi kết nối, cần căn chỉnh vị trí đầu sợi, độ nhạy và khoảng cách phát hiện trên bộ khuếch đại theo từng ứng dụng thực tế.

Trường hợp cần cắt ngắn cáp

Để cắt ngắn cáp, sử dụng dao cắt sợi quang FC đi kèm. Sau khi cắt, phải lắp ống đầu adapter theo yêu cầu trước khi đưa cáp vào vận hành. Bề mặt đầu sợi cần được cắt gọn, sạch và không có ba via để hạn chế suy giảm truyền sáng.

Ứng dụng phù hợp

• Phát hiện chi tiết nhỏ trên dây chuyền tự động hóa.
• Kiểm tra sự hiện diện hoặc vị trí của sản phẩm trong không gian hẹp.
• Ứng dụng với máy đóng gói, máy lắp ráp và cơ cấu cấp phôi.
• Đưa điểm cảm biến vào khu vực mà bộ khuếch đại hoặc cảm biến thông thường không thể lắp trực tiếp.
• Các vị trí cần đầu cảm biến bằng thép không gỉ và thuận tiện vệ sinh.

Lưu ý khi lựa chọn cáp Sick LL3-DV125000

• Đây là cáp quang dùng cho bộ khuếch đại, không phải cảm biến quang độc lập.
• Cần xác nhận bộ khuếch đại đang sử dụng thuộc một trong các dòng GLL70, WLL80, WLL180 hoặc GLL170(T).
• Model không được thiết kế cho ứng dụng chuyển động robot liên tục.
• Không sử dụng model này nếu hệ thống yêu cầu khả năng tương thích với ánh sáng hồng ngoại.
• Khi cắt ngắn cáp, bắt buộc thực hiện đúng quy trình và sử dụng ống đầu adapter cần thiết.
• Không uốn gập mạnh phần cáp hoặc tác động lực lên đầu sợi trong quá trình lắp đặt và bảo trì.

Sick LL3-DV125000 là lựa chọn phù hợp cho hệ thống cảm biến quang cần cáp dài 5.000 mm, đầu cảm biến đổi hướng 90°, kết cấu đa sợi và khả năng vệ sinh thuận tiện. Việc lựa chọn đúng bộ khuếch đại tương thích và lắp đặt đúng kỹ thuật giúp duy trì tín hiệu quang ổn định trong quá trình vận hành.

Liên hệ

Vui lòng liên hệ Hải Phòng Tech để biết thêm thông tin về sản phẩm.
